Inbetriebnahme
Wenn Sie den Smart Start nicht verwenden, geben Sie
Daten wie nachstehend beschrieben ein.
1. Drücken Sie zweimal auf die Taste [Main Menu]
am LCP.
2. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-** Betrieb/Display, und
drücken Sie auf [OK].
1107 UPM
Hauptmenü
0 - ** Betrieb/Display
1 - ** Motor/Last
2 - ** Bremsfunktionen
3 - ** Sollwert/Rampen

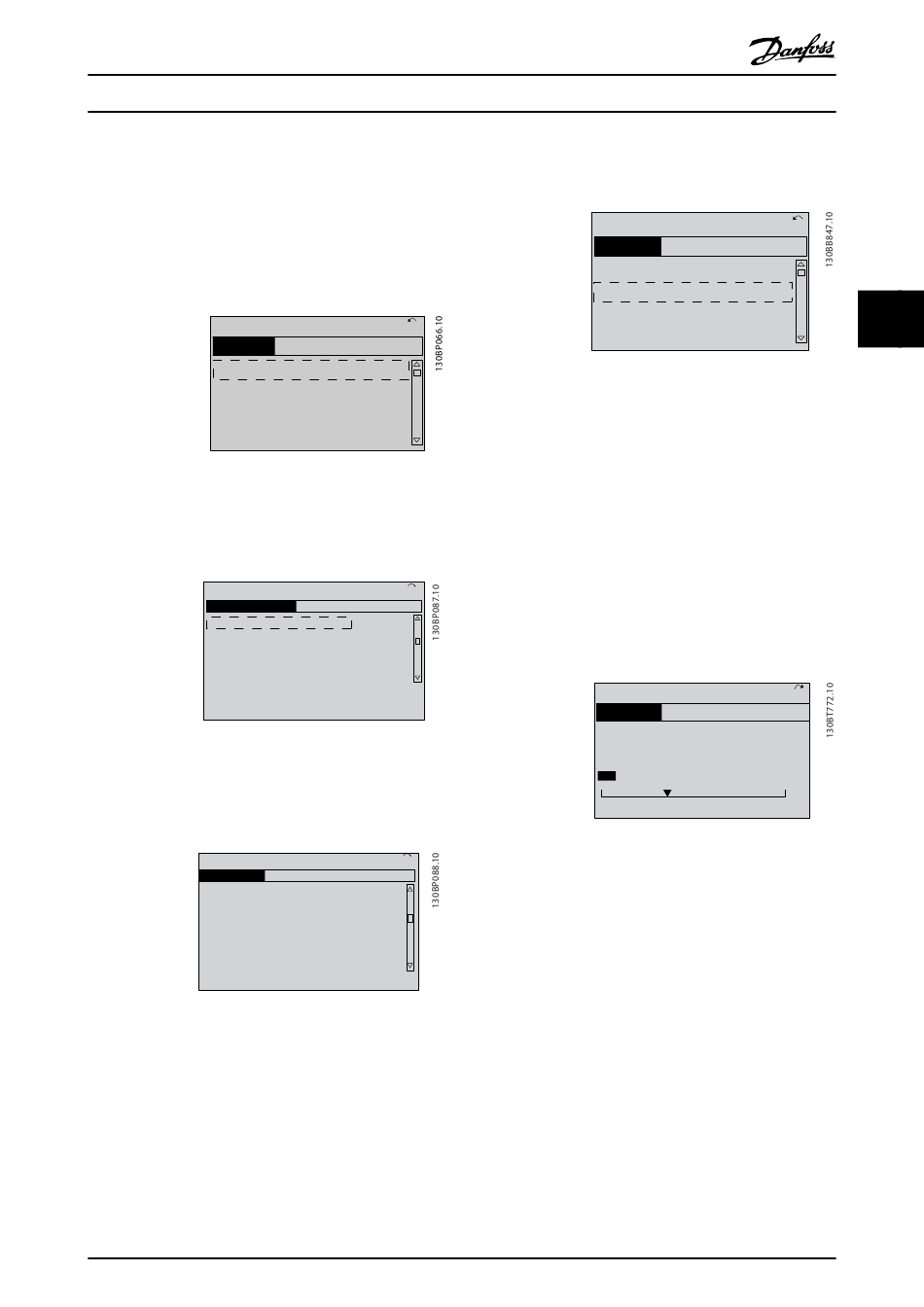

Abbildung 3.1
3. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-0* Grundeinstellungen, und
drücken Sie auf [OK].
0.0%
Operation / Display
0-0 Basic Settings
*
0-1 Set-up Opperations
*
0-2 * LCP Display
0-3 LCP Custom Readout
*
Abbildung 3.2
4. Navigieren Sie mit den Navigationstasten zu
0-03 Ländereinstellungen und drücken Sie auf
[OK].
0.0%
Basic Settings
0-03 Regional Settings
[0] International
Abbildung 3.3
5. Wählen Sie mithilfe der Navigationstasten die
zutreffende Option International oder
Nordamerika und drücken Sie auf [OK]. (Dies
ändert die Werkseinstellungen für eine Reihe von
grundlegenden Parametern. 5.5 Parameterme-
nüaufbau enthält eine vollständige Liste.)
6. Drücken Sie auf [Quick Menu] am LCP.
®
VLT AQUA Drive (D-Rahmen)
Produkthandbuch
3,84 A 1 (1)
0.00A 1(1)
0-
**
0.00A 1(1)
0-0
*
®
MG21A203 - VLT ist eine eingetragene Marke von Danfoss
7. Navigieren Sie mit den Navigationstasten zu
Parametergruppe Q2 Inbetriebnahme-Menü und
drücken Sie auf [OK].
13.7%
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q5 Changes Made
Q6 Loggings
Abbildung 3.4
8. Wählen Sie die Sprache, und drücken Sie auf
[OK]. Geben Sie dann die Motordaten in
1-20 Motornennleistung [kW] /1-21 Motornenn-
leistung [PS] bis 1-25 Motornenndrehzahl ein. Die
entsprechenden Angaben finden Sie auf dem
Motor-Typenschild.
•
1-20 Motornennleistung [kW] oder
1-21 Motornennleistung [PS]
•
1-22 Motornennspannung
•
1-23 Motornennfrequenz
•
1-24 Motornennstrom
•
1-25 Motornenndrehzahl
0.0 Hz
Motor Setup
1 - 21 Motor Power [kW]
4.0 kW
Abbildung 3.5
9. Zwischen den Steuerklemmen 12 und 27 muss
eine Drahtbrücke angebracht sein. Lassen Sie in
diesem Fall bei 5-12 Klemme 27 Digitaleingang die
Werkseinstellung unverändert. Wählen Sie
andernfalls Keine Funktion. Bei Frequenzum-
richtern mit einer optionalen Überbrückung
benötigen Sie keine Drahtbrücke.
10. 3-02 Minimum Reference
11. 3-03 Maximum Reference
12. 3-41 Rampenzeit Auf 1
13. 3-42 Rampenzeit Ab 1
14. 3-13 Sollwertvorgabe. Verknüpft mit Hand/Auto*
Ort Fern.
Damit ist die Kurzinbetriebnahme abgeschlossen. Drücken
Sie auf [Status], um zur Betriebsanzeige zurückzukehren.
