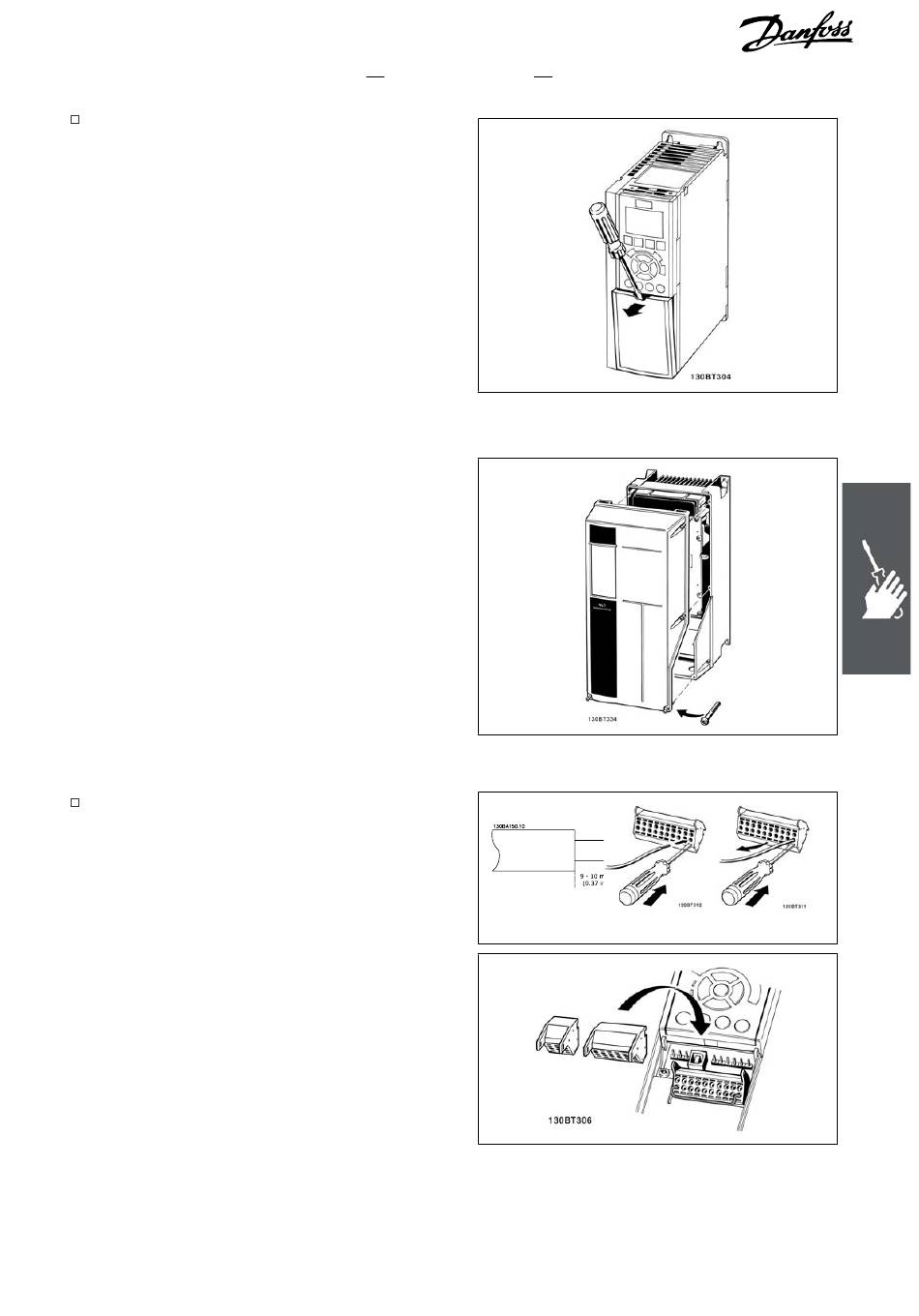

Zugang zu den Steuerklemmen
Alle Klemmen zu den Steuerkabeln befinden sich
unter der Klemmenabdeckung vorn auf dem Fre-
quenzumrichter. Entfernen sie diese Klemmenab-
deckung mit Hilfe eines Schraubendrehers.
Nehmen Sie die vordere Abdeckung ab. Achten
Sie beim Wiederanbringen der Abdeckung auf die
richtige Befestigung mit einem Drehmoment von
2 Nm.
Elektrische Installation, Steueranschlüsse
Befestigen des Kabels in der Federzugklemme:
1. Kabel 9-10 mm abisolieren.
2.
Schraubendreher
nung einführen und Klemmfeder öffnen.
3. Kabel in die runde Klemmöffnung einfüh-
ren.
4. Schraubendreher herausziehen. Das Ka-
bel ist nun an der Klemme befestigt.
Entfernen des Kabels aus der Federzugklemme:
1.
Schraubendreher
nung einführen und Klemmfeder öffnen.
2. Kabel herausziehen.
1)
max. 0,4 x 2,5 mm
Installieren
1) in die rechteckige Öff-
1)
in die rechteckige Öff-
MG.33.A8.03 – VLT ® ist eine eingetragene Marke von Danfoss
A2- und A3-Gehäuse
A5-, B1-, B2-, C1- und C2-Gehäuse
1.
2. 3.
27
