Ausgangssignale; Output Signals - Baumer HMG 11 Montage- Und Betriebsanleitung

7
Elektrischer Anschluss / Electrical connection
7.4.3

Ausgangssignale

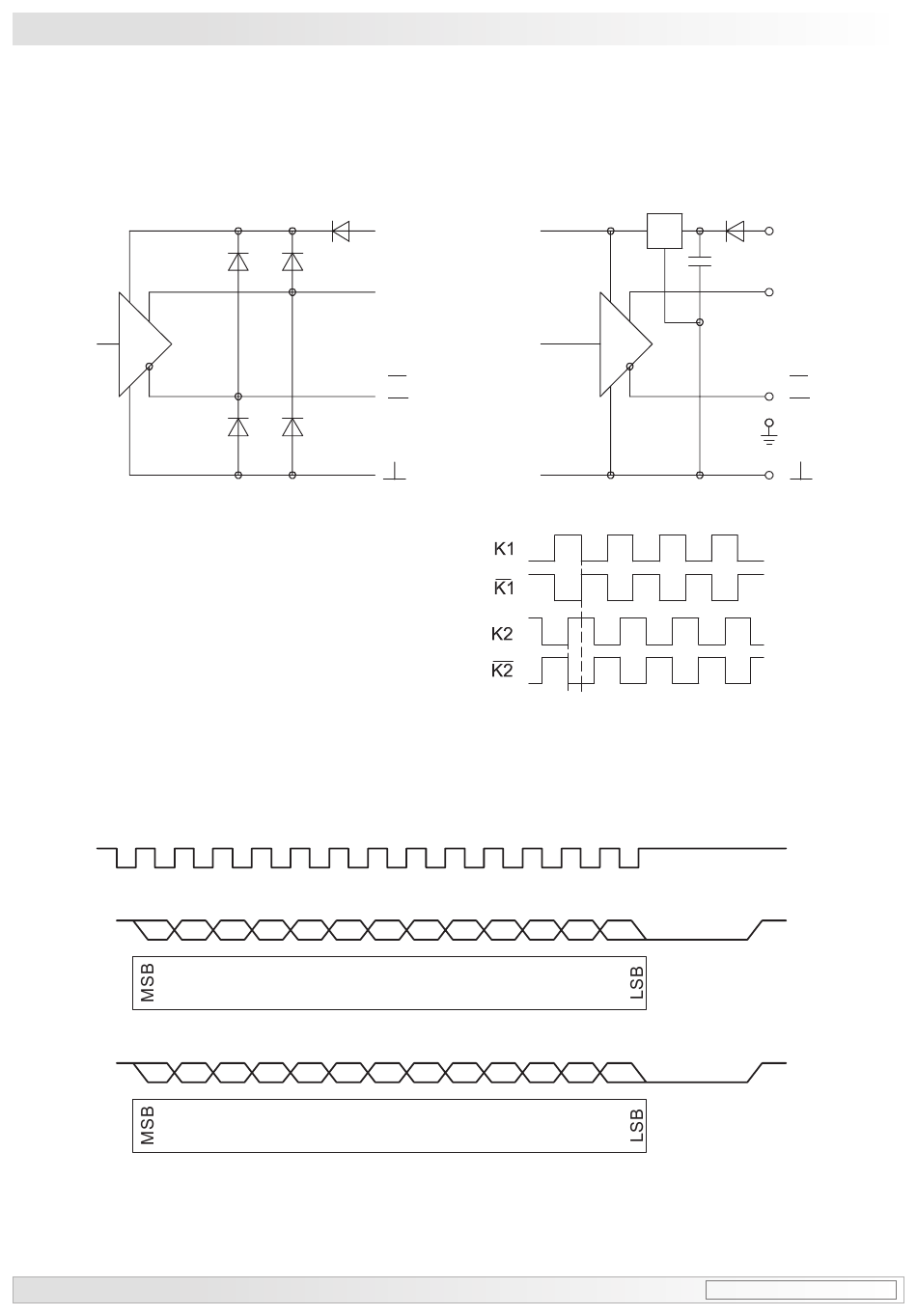

7.4.3.1 Ausgangstreiber inkremental
HTL
Signalfolge bei positiver Drehrichtung,
siehe Abschnitt 6.
Sequence for positive rotating direction,
see section 6.
7.4.3.2 SSI-Telegramm (Werkseinstellung)
SSI Clock / SSI clock
100...800 kHz
SSI Daten, Singleturn / SSI data, singleturn
1 2
Positionsdaten 13 Bit Gray Code, rechtsdrehend *
SSI Daten, Multiturn / SSI data, multiturn
1 2
Positionsdaten 25 Bit Gray Code, rechtsdrehend *
* Werkseinstellung, kann auf Bestellung geändert werden
Factory setting, can be changed by order
37
+UB
9...30 VDC
K1
K2
K1
K2
3 4 5 6 7
Position data 13 Bit gray code, CW *
3 4 5 6 7
Position data 25 Bit gray code, CW *
7.4.3

Output signals

7.4.3.1 Incremental line drivers
TTL
7.4.3.2 SSI telegram (factory setting)
8 9 10 11 12
8 ... ... 23 24 25
Baumer_HMG11-T1_II_DE-EN (18A1)
13 12-30µs
12-30µs
MB097T1 - 11055706
+UB
9...30 VDC
K1
K2
K1
K2
