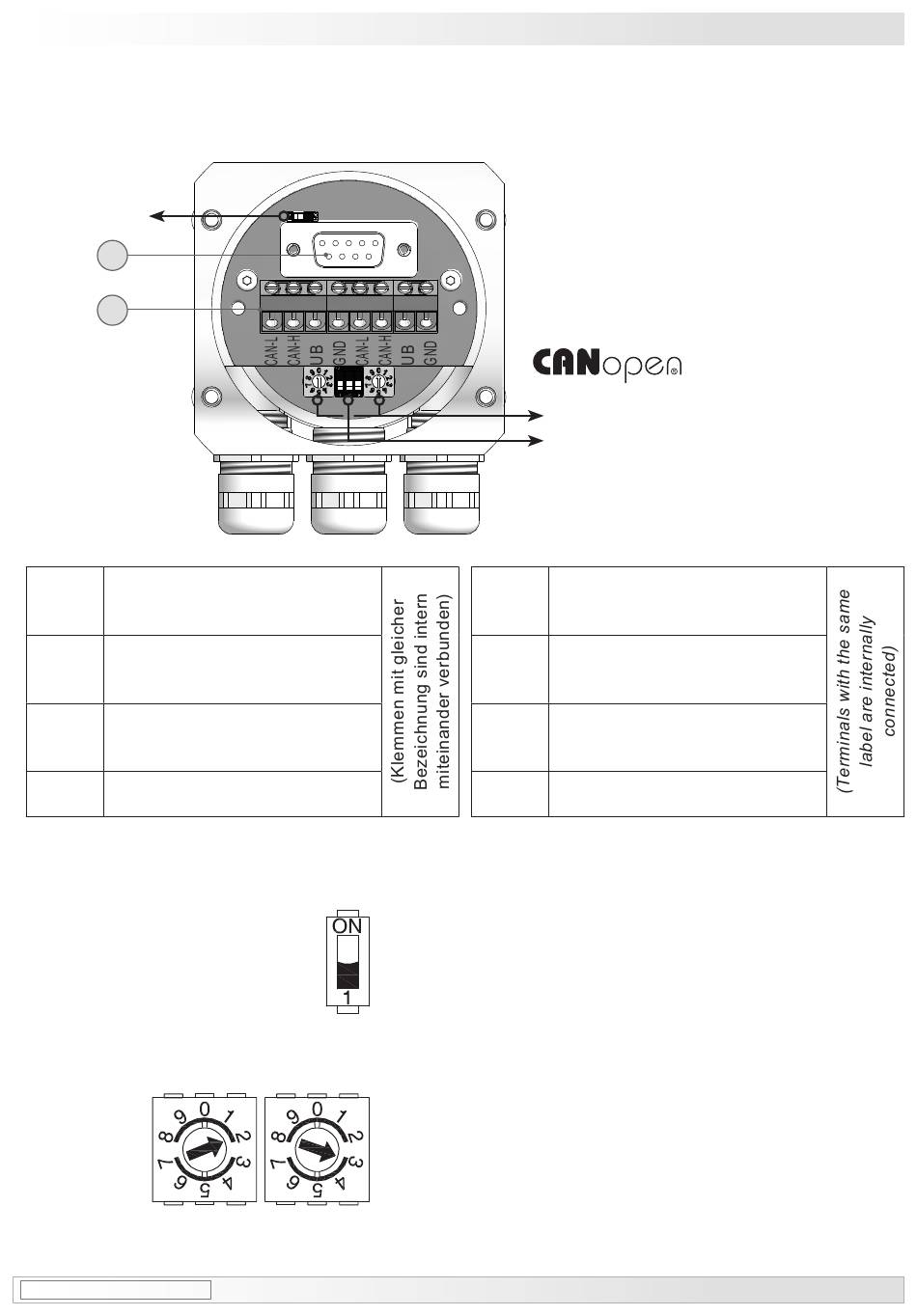

7.2.2 Klemmenbelegung und Schalterstel-
lung
a)
*
13c
*
13d
CAN_L CAN Bus Signal
(dominant Low)
CAN_H CAN Bus Signal
(dominant High)
UB Betriebsspannung
9...30 VDC
GND Masseanschluss für UB
a) Einstellungen der
Abschlusswiderstände
b) Einstellungen der
Teilnehmeradresse
* Siehe Seite 8
See page 8
MB097T1 - 11055706
Baumer_HMG11-T1_II_DE-EN (18A1)
Elektrischer Anschluss / Electrical connection
7.2.2 Terminal assignment and switch set-
tings
Ansicht W
Ansicht in CANopen® Haube,
siehe Abschnitt 7.2.1.
View W
View into CANopen® cover,
see section 7.2.1.
b)
c) Siehe Seite 29/See page 29
CAN_L CAN Bus signal
(dominant low)
CAN_H CAN Bus signal
(dominant high)
UB Voltage supply
9...30 VDC
GND Ground connection for UB
a) Settings for the
terminating resistors
ON = Letzter Teilnehmer
Last user
OFF = Teilnehmer xx
User xx
b) Settings for the
user address
Adresse über Drehschalter einstellbar.
Beispiel: Teilnehmeradresse 23
Address can be set by rotary switch.
Example: User address 23
