6

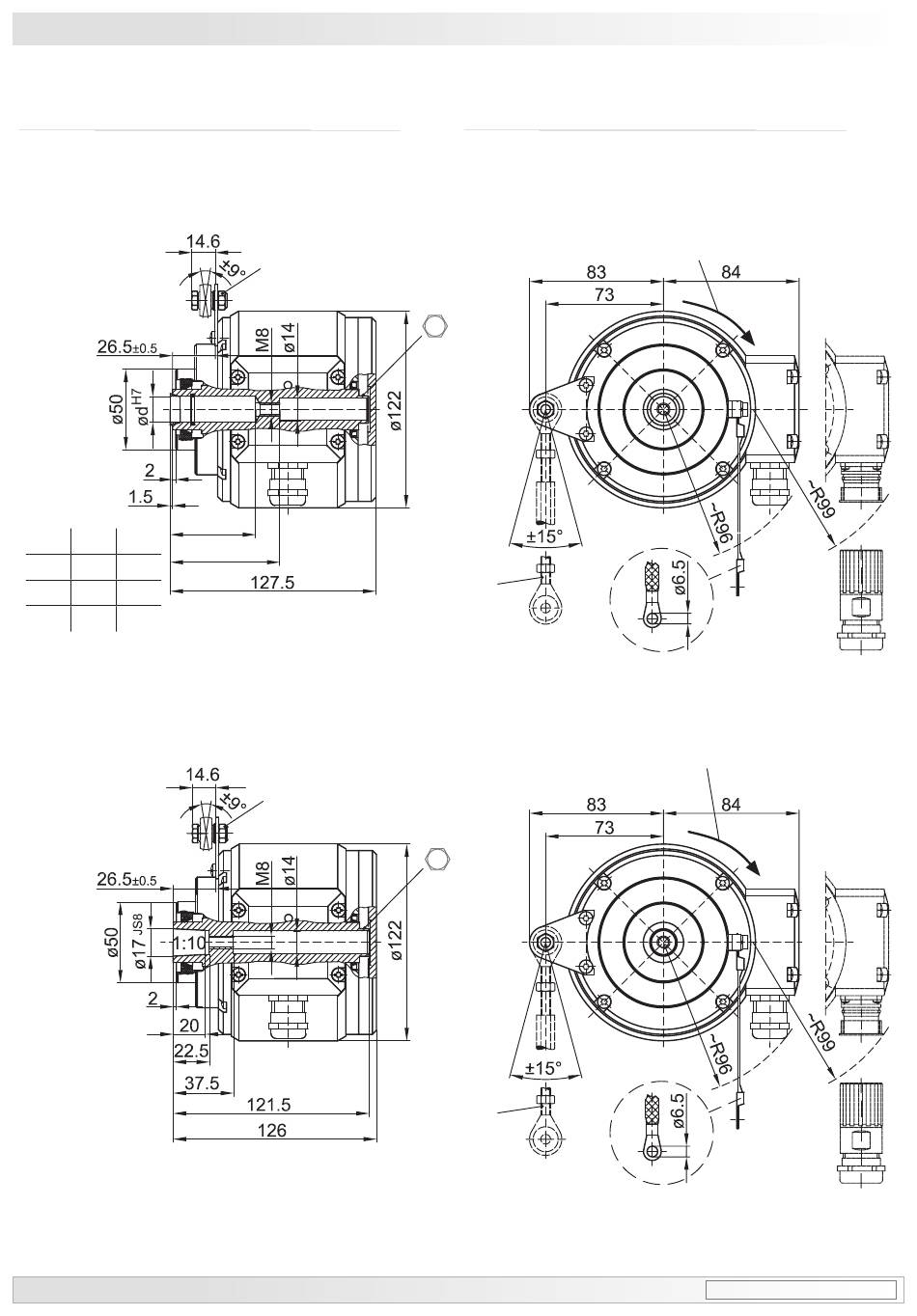

Abmessungen / Dimensions
6.2

SSI/Inkremental

6.2.1 Einseitig offene Hohlwelle
(74348, 74361, 74377, 74421)
ød L1 L2
H7
16 53 68
19 42 57
20 35 50
6.2.2 Konuswelle
(74373)
21
Um 90° versetzt gezeichnet
Drawing 90° rotated
L1
L2
Um 90° versetzt gezeichnet
Drawing 90° rotated
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
6.2

SSI/incremental

6.2.1 Blind hollow shaft
(74348, 74361, 74377, 74421)
Positive Drehrichtung
Positive rotating direction
17
Zubehör
Accessory
6.2.2 Cone shaft
(74373)
17
Zubehör
Accessory
All dimensions in millimeters (unless otherwise stated)
Baumer_HMG11-T1_II_DE-EN (18A1)
Positive Drehrichtung
Positive rotating direction
MB097T1 - 11055706
