4
Vorbereitung / Preparation

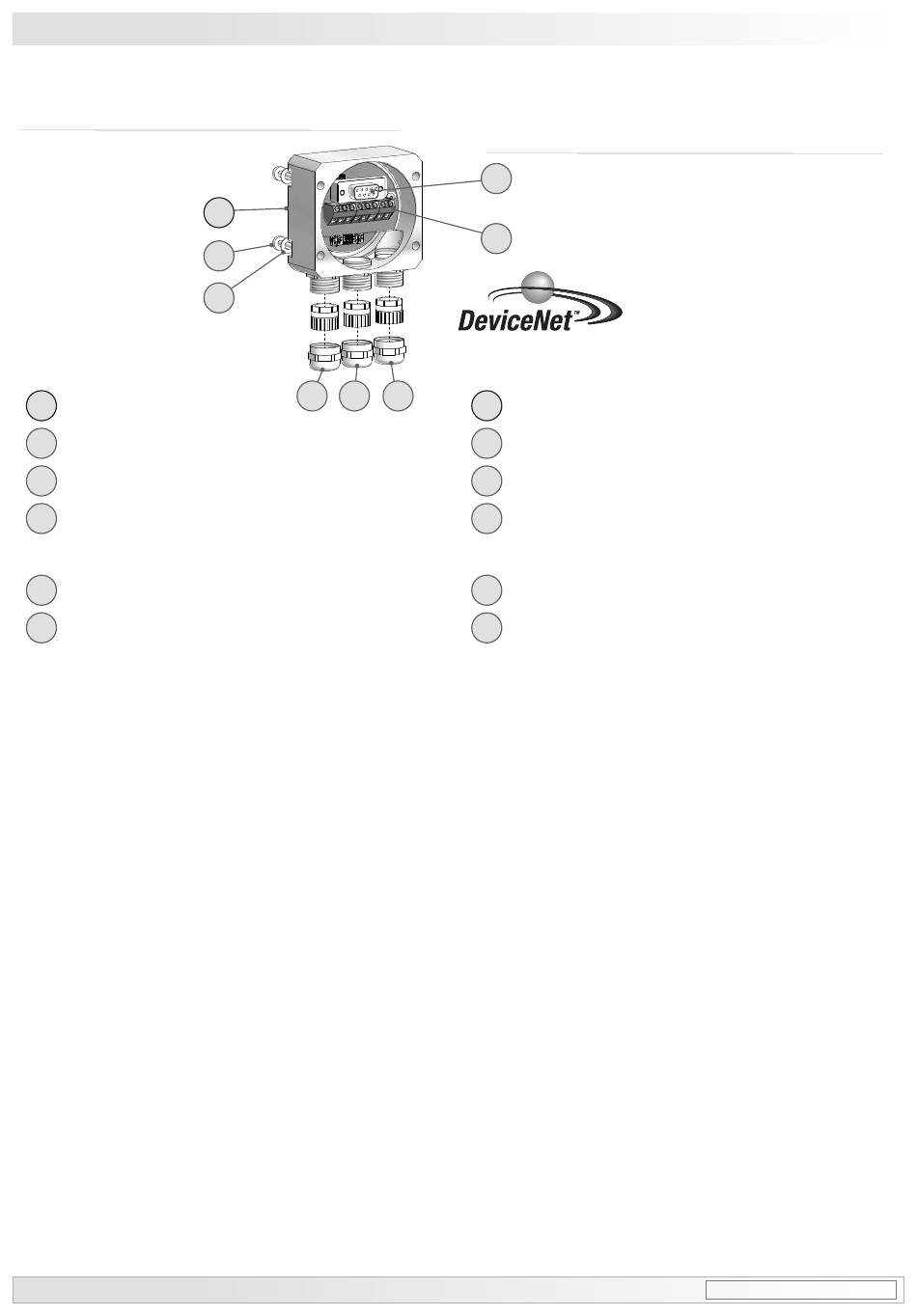

4.4 Lieferumfang DeviceNet-Haube
DeviceNet-Haube
14
Torx-/Schlitzschraube M4x32 mm
14a
Scheibe A4, DIN 137
14b
D-SUB Buchse 9-polig zum Anschluss
14c
an D-SUB Stecker 9-polig
am Gerätegehäuse
Anschlussklemmen, siehe Abschnitt 7.3.2.
14d
Kabelverschraubung M16x1,5 mm
14e
für Kabel ø5...9 mm
9
14
14a
14b
14e 14e
4.4 Scope of delivery of the DeviceNet
cover
14c
14d
14e
DeviceNet cover
14
Torx/slotted screw M4x32 mm
14a
Washer A4, DIN 137
14b
D-SUB connector (female) 9-pin for connec-
14c
tion to the D-SUB connector (male) 9-pin
on the device housing
Connecting terminal, see section 7.3.2.
14d
Cable gland M16x1.5 mm
14e
for cable ø5...9 mm
