Elektrischer Anschluss / Electrical connection
7.4.2 Mit Flanschdose und Rundsteckverbin-
der

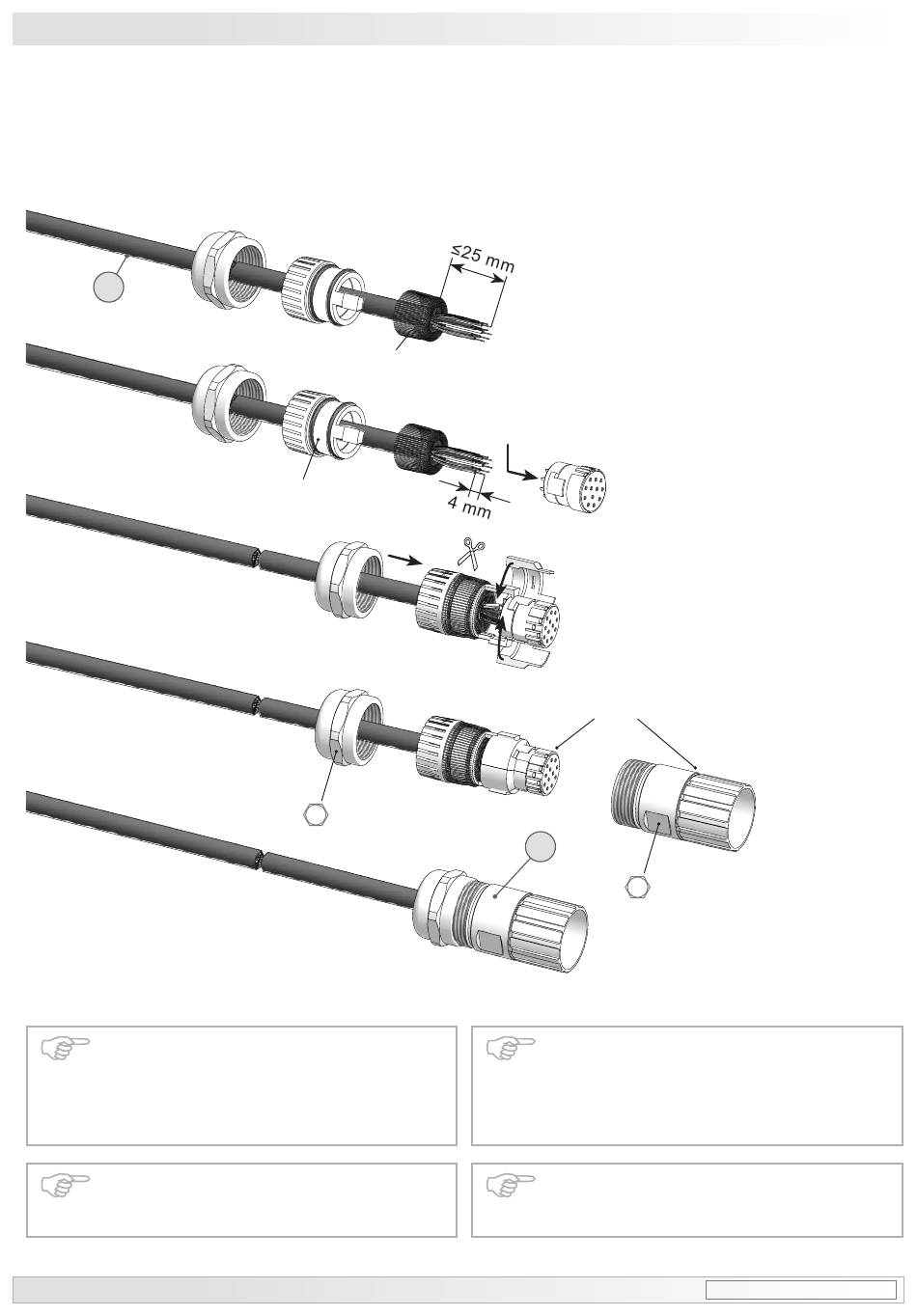

7.4.2.1 Kabelanschluss, Schritt 1
*
18
ø7-12 mm
* Siehe Seite 10 oder 11
See page 10 or 11
Das Kabel muss abgeschirmt sein (ein
gemeinsamer Schirm) und verdrillte
Leitungspaare haben. Der Schirm
muss beidseitig am Rundsteckverbin-
der aufgelegt sein.
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
35
Kabelschirm
Cable shield
EMV-Ring
EMC ring
27 mm
7.4.2 With flange connector and mating con-
nector
7.4.2.1 Cable connection, step 1
Ansicht Z2
siehe Abschnitt 7.4.2.3.
View Z2
see section 7.4.2.3.
Code
16d *
A twisted pair cable must be used, it
has to be shielded (one combined
shield). The shield have to be dispoced
double-sided at the mating connector.
To ensure the specified protection of
the device the correct cable diameter
must be used.
