Vorbereitung / Preparation
4

Vorbereitung

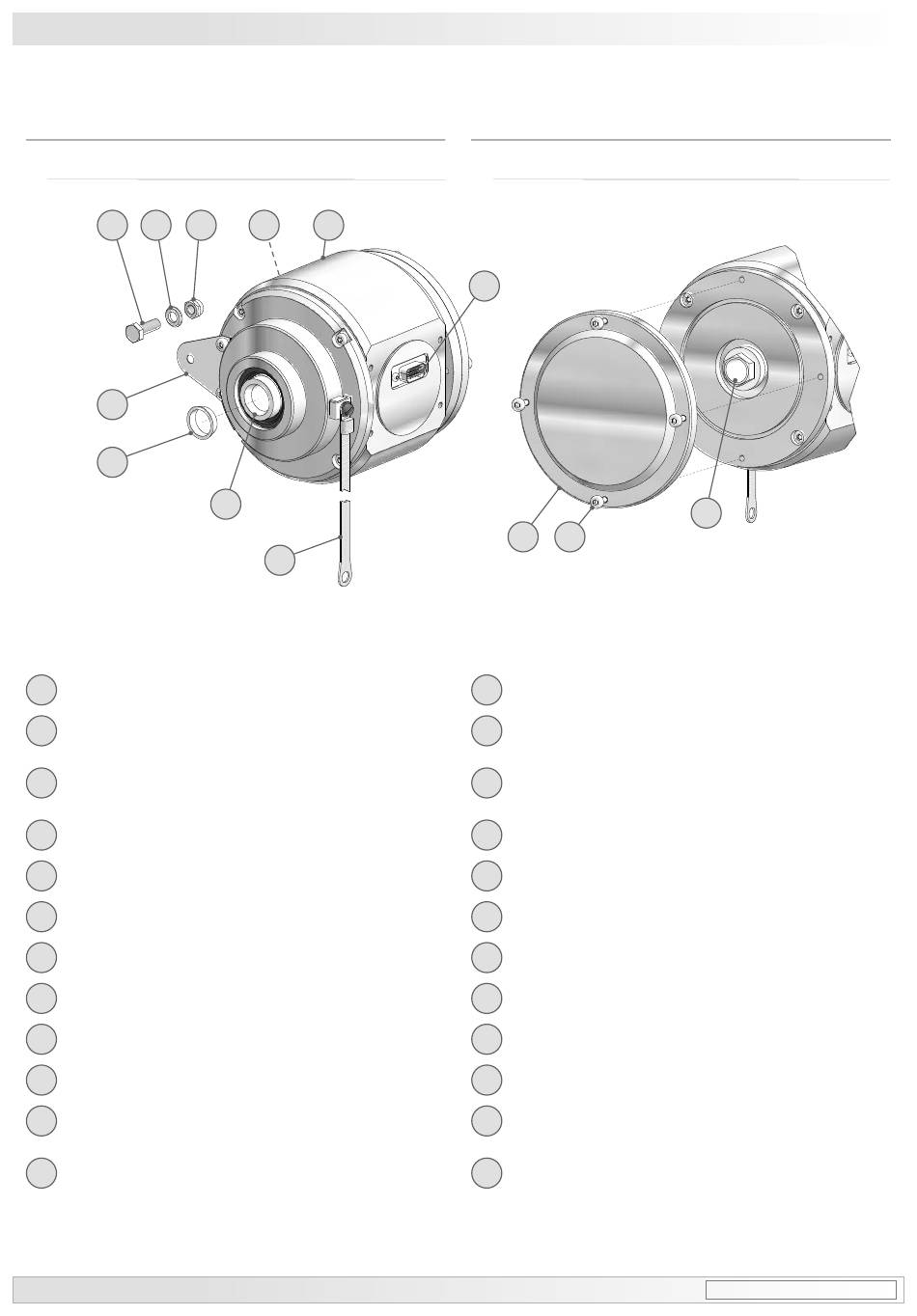

4.1 Lieferumfang Grundgerät
5 6
4
3
Gehäuse
1
Einseitig offene Hohlwelle oder Konuswelle
2
mit Schlüsselfläche SW 17
Spannelement
3
(nur bei einseitig offener Hohlwelle)
Stützblech für Drehmomentstütze
4
Sechskantschraube M6x18 mm, ISO 4017
5
Scheibe B6,4, ISO 7090 (A2)
6
Selbstsichernde Mutter M6, ISO 10511
7
Abdeckhaube mit O-Ring
8
Ejot-Innensechskantschraube M4x14 mm
9
Erdungsband ~230 mm lang
10
D-SUB Stecker 9- oder 15-polig
11
am Gerätegehäuse
Zweiter D-SUB Stecker
11a
am Gerätegehäuse
Je nach Version
1)
7
1)
11a
7 1
2
10
9- oder 15-polig
1)
4

Preparation

4.1 Scope of delivery of the basic device
11
8 9
Housing
1
Blind hollow shaft or cone shaft
2
with spanner flat 17 a/f
Clamping element
3
(only for blind hollow shaft)
Support plate for torque arm
4
Hexagon screw M6x18 mm, ISO 4017
5
Washer B6, ISO 7090 (A2)
6
Self-locking nut M6, ISO 10511
7
Cover with o-ring
8
Ejot hexagon socket screw M4x14 mm
9
Earthing strap, length ~230 mm
10
D-SUB connector (male) 9- or 15-pin
11
on the device housing
Second D-SUB connector (male)
11a
pin on the device housing
Depending on version
1)
