7.3.2 Klemmenbelegung und Schalterstel-
lung
c)
Einstellungen der Übertragungsrate
7.3.3

Funktionen

Bus-Protokoll
DeviceNet
Geräteprofil
Device Profile for Encoders V 1.0
Betriebsarten I/O-Polling, Cyclic,
Change of State
Preset-Wert Mit dem Parameter „Preset" kann
das Gerät auf einen gewünschten
Istwert gesetzt werden, der einer
definierten Achsposition des
Systems entspricht.
Parameter Drehrichtung:
Funktionen
Über den Betriebsparameter
kann die Drehrichtung, bei wel-
cher der Ausgangswert steigen
bzw. fallen soll, parametriert
werden.
Skalierung:
Es können Schritte pro Umdre-
hung und Gesamtauflösung
parametriert werden.
Diagnose Das Gerät unterstützt
folgende Fehlermeldungen:
- Positions- und Parameterfehler
Werkseinstel-
Teilnehmeradresse 00
lung
i
Eine ausführliche Anleitung für das
DeviceNet-Profil und die EDS-Datei
finden Sie im Handbuch auf der mit
dem Gerät mitgelieferten CD.
MB097T1 - 11055706
Übertragungsrate
Transmission rate
125 kBaud *
250 kBaud
500 kBaud
125 kBaud
X = Don't care
* Werkseinstellung/Factory setting
Baumer_HMG11-T1_II_DE-EN (18A1)
Elektrischer Anschluss / Electrical connection
7.3.2 Terminal assignment and switch set-
tings
c)
Settings transmission rate

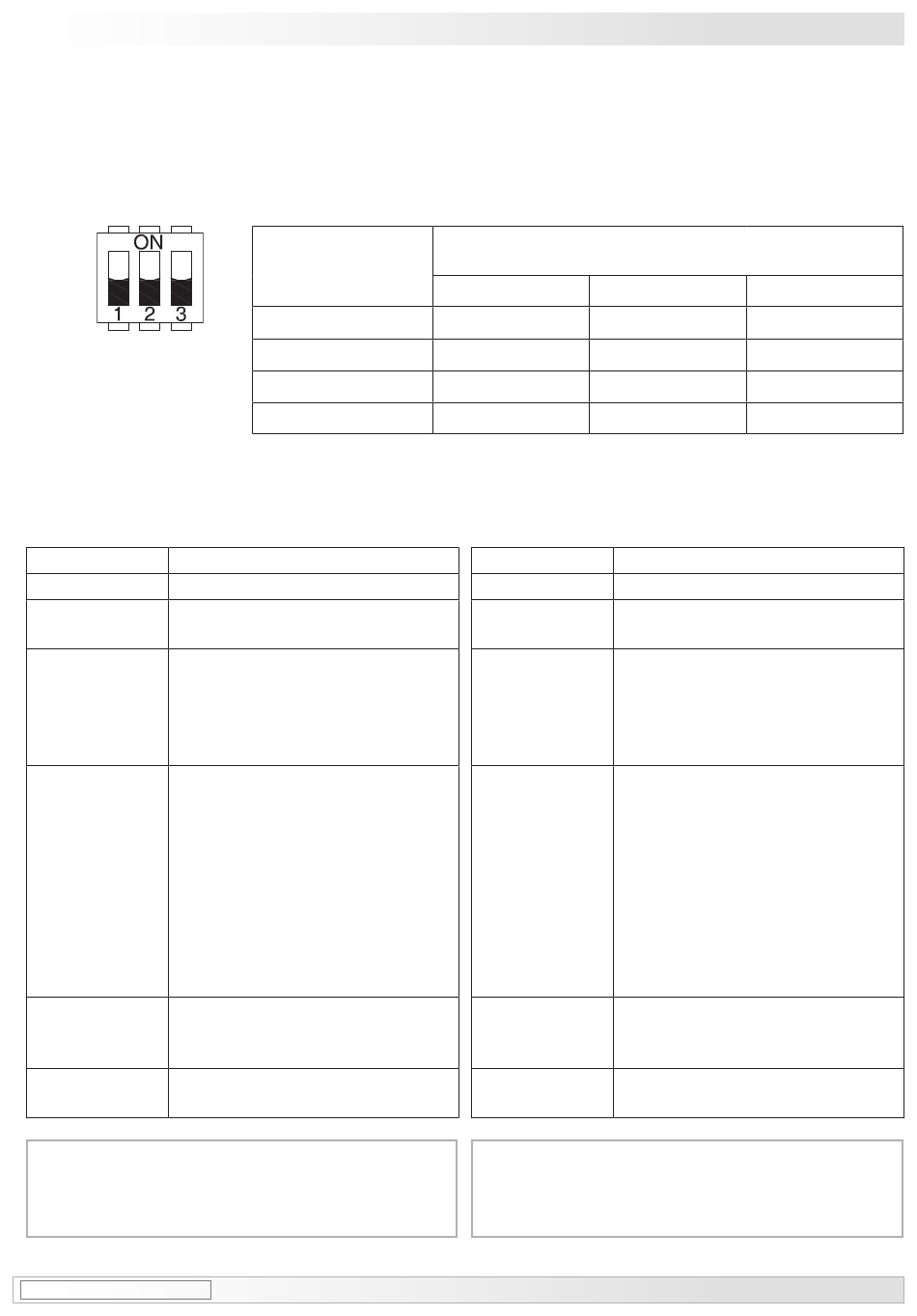

Einstellung DIP Schalter
Setting dip switches
1
X
X
X
X
7.3.3

Functions

Bus-Protokoll DeviceNet
Device profile
Operation
modes
Preset value
Parameter
functions
Diagnostic
Factory
setting
i
You can find a detailed instruction for
the DeviceNet profile and the device
description file EDS in the manual on
the CD provided with the device.
2
OFF
OFF
ON
ON
Device Profile for Encoders V 1.0
I/O-Polling, Cyclic,
Change of State
The „Preset" parameter can be
used to set the device to a prede-
fined value that corresponds to a
specific axis position of the sys-
tem.
Rotating direction:
The relationship between the
rotating direction and rising or
falling output code values can be
set in the operating parameter.
Scaling:
The parameter values set the
number of steps per turn and the
overall resolution.
The device supports the following
error messages:
- Position and parameter error
User address 00
7
3
OFF
ON
OFF
ON
32
