7.5 Hinweis für Ex-Schutz
Vor der Montage des/der
Klemmenkastendeckel(s) prüfen, ob
die Klemmenkastendeckeldichtung
unbeschädigt ist.

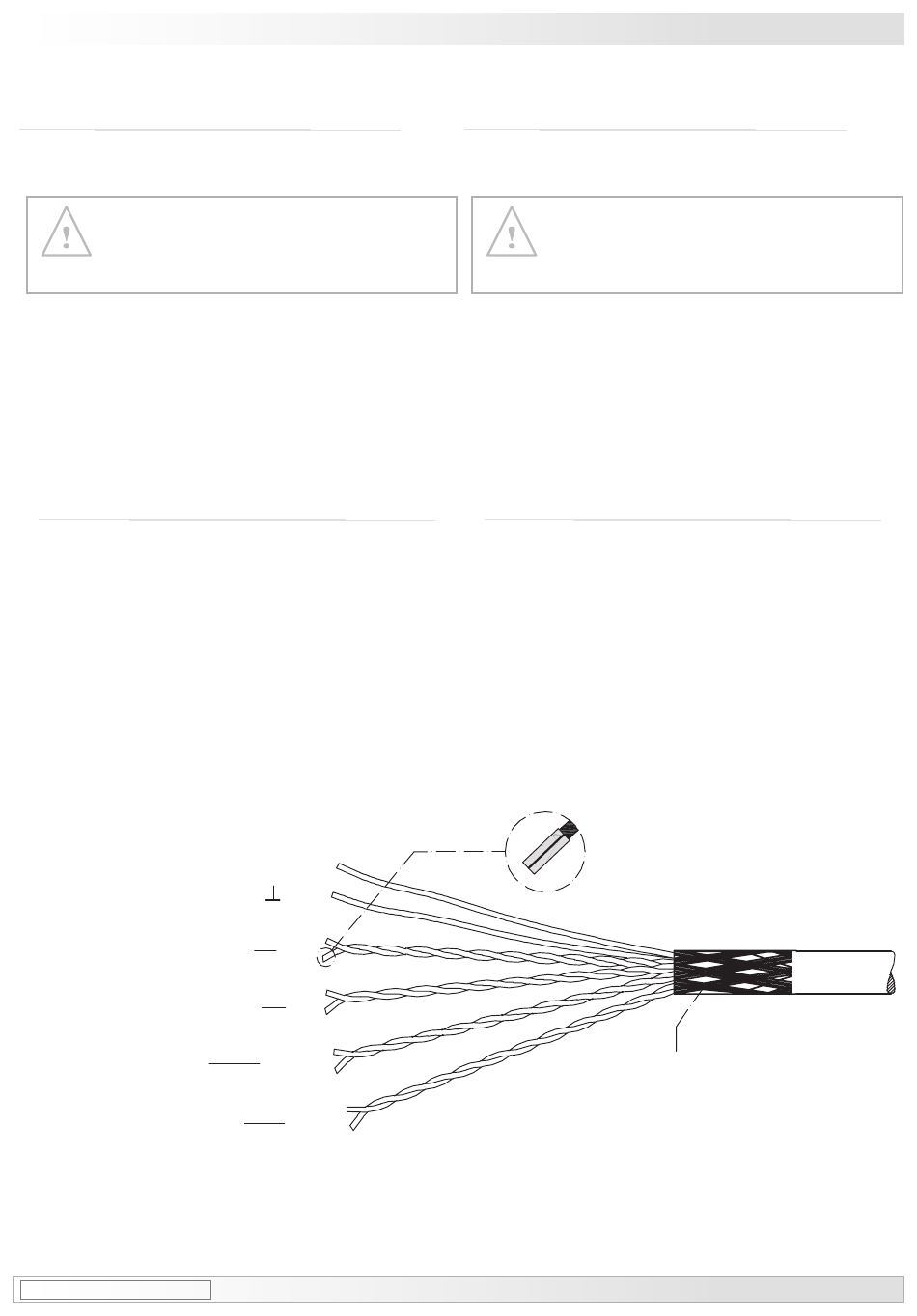

7.6 Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Stromkabeln
verlegt werden.
Kabelabschluss:
1...3 kΩ
Blau/Blue =
Weiß/White = K1 (A+)
Braun/Brown = K1 (A-)
Grün/Green = K2 (B+)
Gelb/Yellow = K2 (B-)
Grau/Grey = Clock (Clock+)
Rosa/Pink = Clock (Clock-)
Schwarz/Black = Data (Data+)
Violett/Violet = Data (Data-)
MB097T1 - 11055706
Rot/Red = +UB
GND
Baumer_HMG11-T1_II_DE-EN (18A1)
Elektrischer Anschluss / Electrical connection
7.5

Advice for Ex approval

Check that the seal of the terminal
box(es) is not damaged before
mounting the terminal box(es).
7.5

Sensor cable HEK 8 (accessory)

Baumer Hübner sensor cable HEK 8 is
recommended. As a substitute a shielded
twisted pair cable should be used.
Continuous wiring without any splices or
couplings should be used. Separate signal
cables from power cables.
Cable terminating resistance:
1...3 kΩ
Aderendhülsen benutzen
Use core-end ferrules
Kabelschirm
Cable shield
