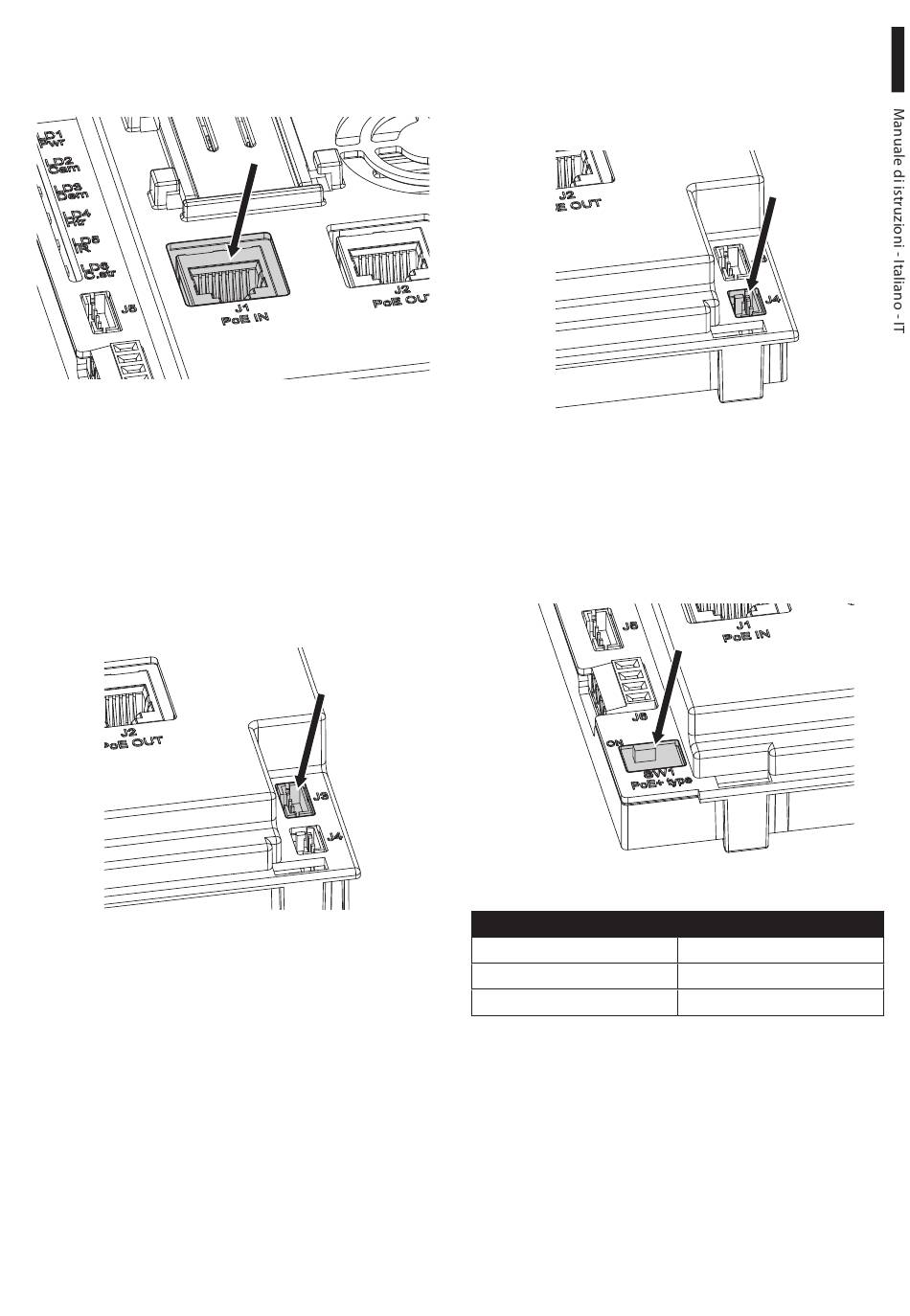

6.4.6 Collegamento del cavo PoE

Collegare il cavo PoE proveniente dal Power Injector
al connettore J1.
Fig. 10
Prima di alimentare il dispositivo è necessario
impostare la potenza massima assorbita
dalla custodia agendo sul dip-switch SW1 (7
Configurazione, pagina 9).
6.4.7 Collegamento del riscaldamento
antighiaccio del vetro (opzionale)
Collegare il cavo per il riscaldamento del vetro
antighiaccio al connettore J3.
Fig. 11
MNVCHOVHPOE_1642_IT
6.4.8 Collegamento del ventilatore con
doppio filtro per il ricambio dell'aria
(opzionale)
Collegare il cavo del ventilatore al connettore J4.
Fig. 12

7 Configurazione

Prima di alimentare il dispositivo è necessario
impostare la potenza massima assorbita dalla
custodia agendo sul dip-switch SW1.
Fig. 13
CONFIGURAZIONE POTENZA ASSORBITA
SW1
OFF
ON
Tab. 2
In base alla potenza assorbita il sistema può
alimentare le opzioni descritte in tabella (Tab. 3,
pagina 10).
Potenza massima
PoE classe 3 (13W max)
Hi-PoE classe 4 (25W max)
9
