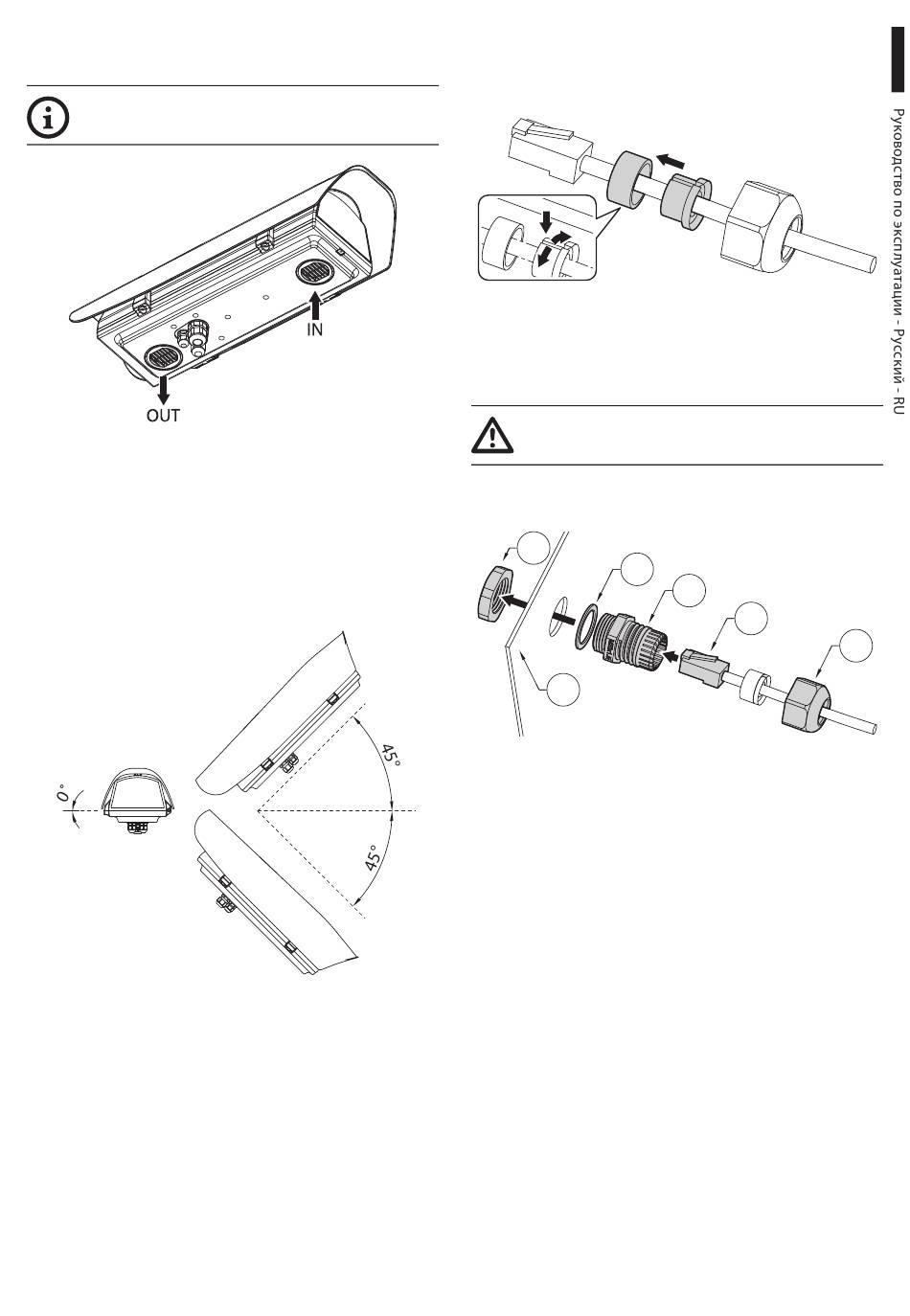

6.4.2 Установка версии с двойным фильтром
для воздухообмена
Во время установки обратите внимание на
ориентировку ребер фильтра на входе воздуха.
Рис. 3
В зависимости от угла наклона футляра, ориентировка
ребер фильтра должна быть такой, чтобы предупредить
проникновение воды в случае дождя.
В целях обеспечения соответствующей степени защиты
установите футляр на кронштейн, соблюдая пределы
наклона, приведенные на рисунке.
Рис. 4 Максимальный наклон поперечной оси: 0°.
Максимальный наклон продольной оси: ±45°.
MNVCHOVHPOE_1642_RU
6.4.3 Установка кабеля Ethernet
Введите кабель Ethernet в уплотнитель и заблокируйте все
как показано на рисунке.
Рис. 5
Соберите уплотнитель (01) с кабельной муфтой M20 (02).
Закрепите кабель на днище футляра (03) с помощью гайки
М20 (04).
Будьте осторожны при установке. Момент
затяжки: 7Nm.
Пропустите кабель с разъемом RJ45 (05) через кабельную
муфту M20 (02). Завинтите пробку кабельной муфты (06).
04
01
03
Рис. 6
02
05
06
