6 Монтаж
Устройство может соединяться с устройствами,
не произведенными компанией VIDEOTEC.
VIDEOTEC рекомендует провести тестирование
перед монтажом. VIDEOTEC не несет
ответственности за любые расходы на монтаж
или упущенную выручку, возникающие в случае
проблем с совместимостью.
6.1 Как открыть кожух
Ослабьте 2 винта сбоку и поверните крышку и верхнюю
половину корпуса в направлении открывания петли.
После завершения операций по установке и
прокладке кабелей закройте устройство.

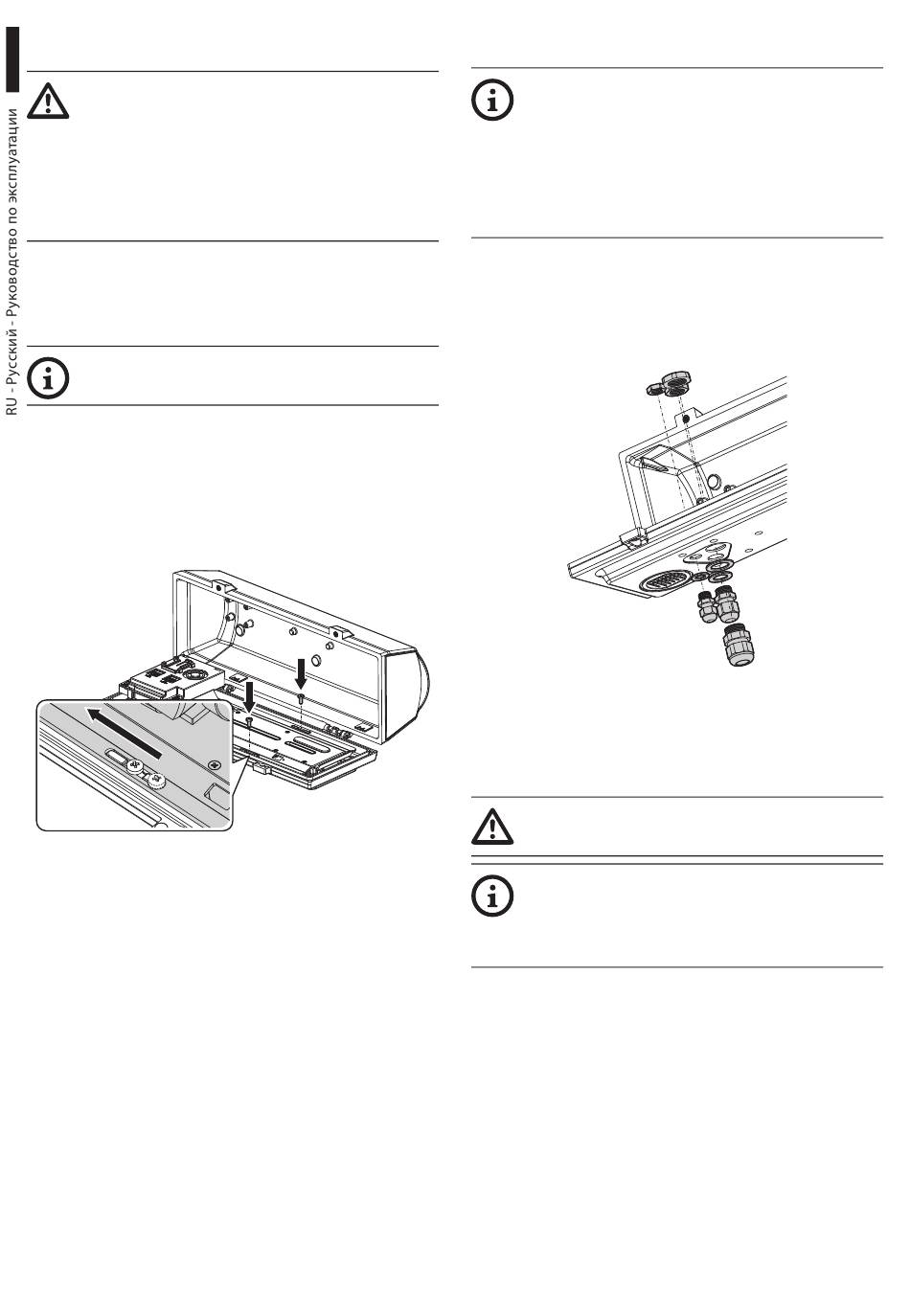

6.2 Снятие салазок
Для снятия салазок необходимо частично отвинтить
крепежные винты как показано на рисунке.
Перемещайте салазки до тех пор, пока не совпадут
отверстия с блокировочными винтами..
Рис. 1
6
6.3 Сборка кабельных муфт
Вместе с суппортами для внутреннего
прохождения кабелей необходимо
использовать набор уплотнительных колец
(OWBIP). Небольшое пространство не позволяет
использовать кабели, входящие в комплект
поставки. Комплект необходимо приобрести
отдельно.
В комплект поставки входят 3 кабельные муфты, которые
должны устанавливаться на днище футляра как показано
на рисунке. Неиспользованные кабельные муфты
должны быть закрыты заглушкой, чтобы предотвратить
проникновение воды в футляр.
Рис. 2
6.4 Установка осветителя GEKO IRH
(опционально)
Максимальная мощность осветителя не должна
превышать 6W.
Для установки осветителя необходимо
использовать кронштейн для осветителя.
(OSUPPIR). Комплект необходимо приобрести
отдельно.
Используйте кабельные муфты поменьше, чтобы
предотвратить проникновение воды в футляр.
По вопросам установки осветителя на футляр см.
руководство по эксплуатации и установке изделия .
Для получения дополнительной информации
по конфигурации и использованию смотрите
соответствующую главу (6.4.5 Подключение осветителя
GEKO IRH (опция), страница 8).
