Collegamento del brandeggio alle unità di comando

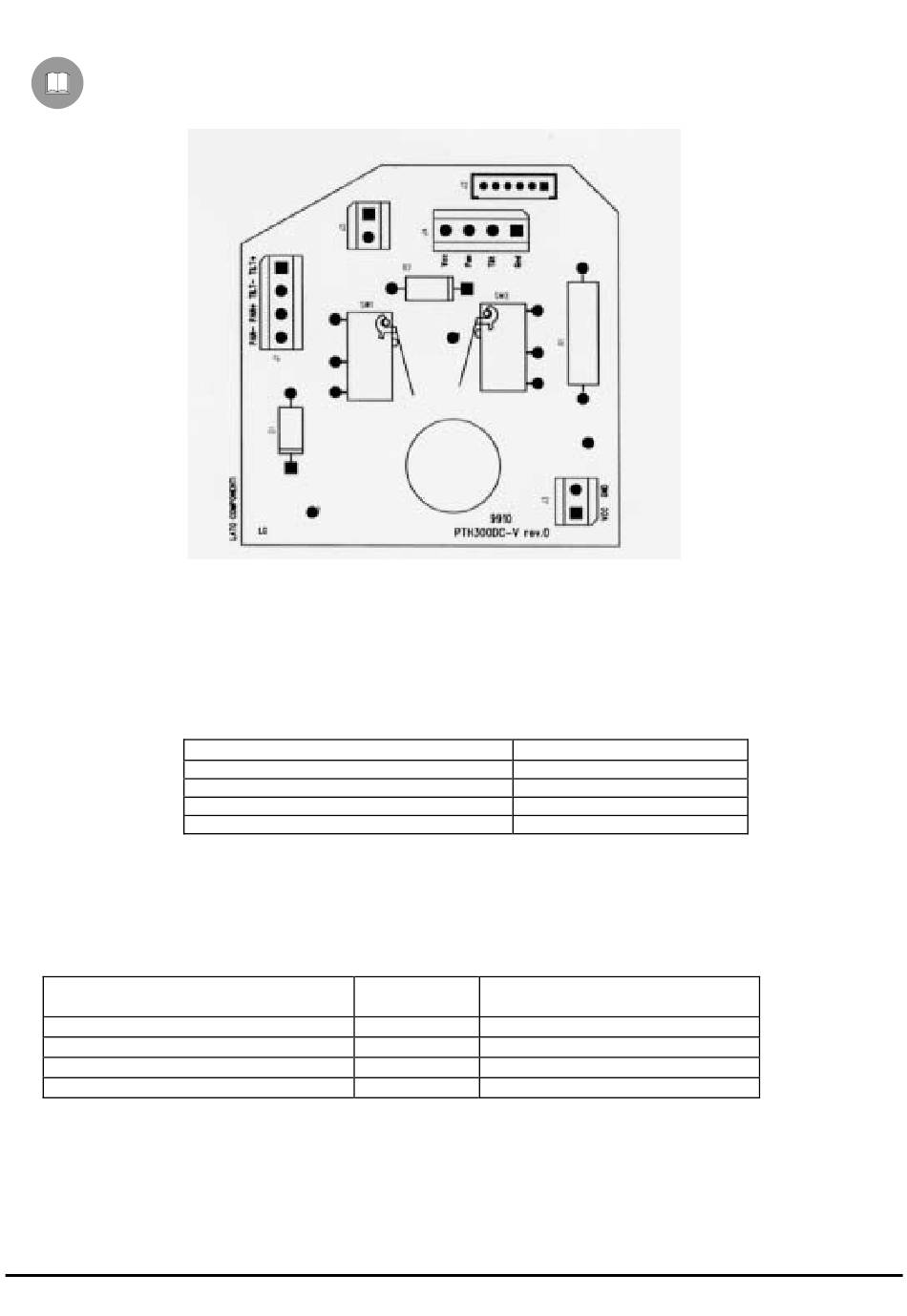

Nella figura seguente identificare la morsettiera J1 per il collegamento del brandeggio alle unità di comando:
Collegamento del brandeggio al ricevitore DTRXDC
Dove Agire: morsettiera J1 sulla scheda superiore del brandeggio (vedi figura), morsettiera J1 del ricevitore (vedi
manuale DTRXDC)
Impostazioni: collegare la morsettiera J1 del brandeggio a quella del ricevitore secondo la tabella seguente
Collegamento del Preset al ricevitore DTRXDC
Dove Agire: morsettiera J4 sulla scheda superiore del brandeggio, morsettiera J3 del ricevitore (vedi manuale
DTRXDC)
Impostazioni: collegare la morsettiera J4 in uscita dal brandeggio a quella del ricevitore secondo la tabella seguente
Morsetto J3 del DTRXDC
VCC
PAN
TILT
GND
Morsetto J1 del DTRXDC
PAN+
PAN-
TILT+
TILT-
Significato
+5 Volt
Orizzontale
Verticale
0 Volt
Morsetto J1 (brandeggio)
PAN+
PAN-
TILT+
TILT-
Morsetto J4 sul brandeggio
Vcc
Pan
Tilt
Gnd
