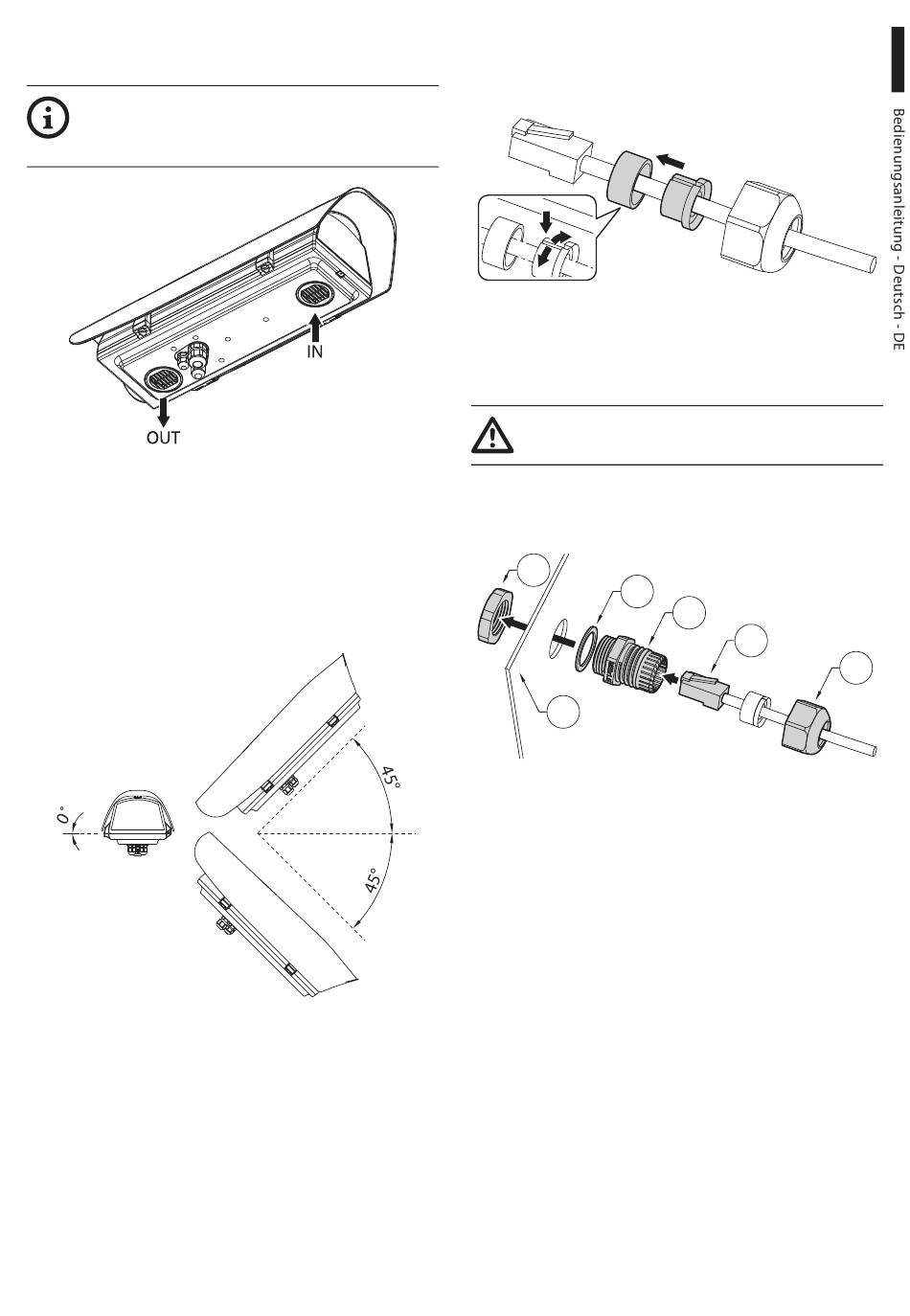

6.4.2 Installation der Version mit
Doppelfilter für den Luftaustausch
Während der Installation auf die
Ausrichtung der Luftklappen am
Lufteinlassfilter achten.
Abb. 3
Je nach Neigungswinkel des Gehäuses müssen die
Luftklappen am Filter so ausgerichtet sein, dass bei
Regen kein Wasser eindringen kann.
Das Gehäuse auf der Halterung gemäß den
Neigungsbegrenzungen des Bildes installieren, um
den Schutzgrad zu garantieren.
Abb. 4 Maximale Neigung der Querachse: 0°.
Maximale Neigung der Längsachse: ±45°.
MNVCHOVHPOE_1642_DE

6.4.3 Installation des Ethernet-Kabels

Das Ethernet Kabel in die Dichtung in einsetzen und
alles blockieren, wie in der Abbildung gezeigt.
Abb. 5
Die Dichtung (01) an der M20-Kabelverschraubung
(02) montieren. Die Kabelverschraubung mit der
Mutter M20 (04) unten am Gehäuse (03) befestigen.
Auf die Befestigung achten.
Anzugsdrehmoment: 7Nm.
Das Kabel mit dem Verbinder RJ45 (05) durch die
M20Kabelverschraubung (02) führen. Den Stopfen
der Kabelverschraubung zuschrauben (06).
04
01
03
Abb. 6
02
05
06
