Mechanische Installation
1
2
3
4
1 Anschlussklemmen für Zwischenkreiskopplung/Rückspeise-
einheit (optional)
2 Untere Abdeckung
3 Klemmenabdeckung
4 Kabeldurchführungsöffnung für Steuerleitung
5 Schienenführung

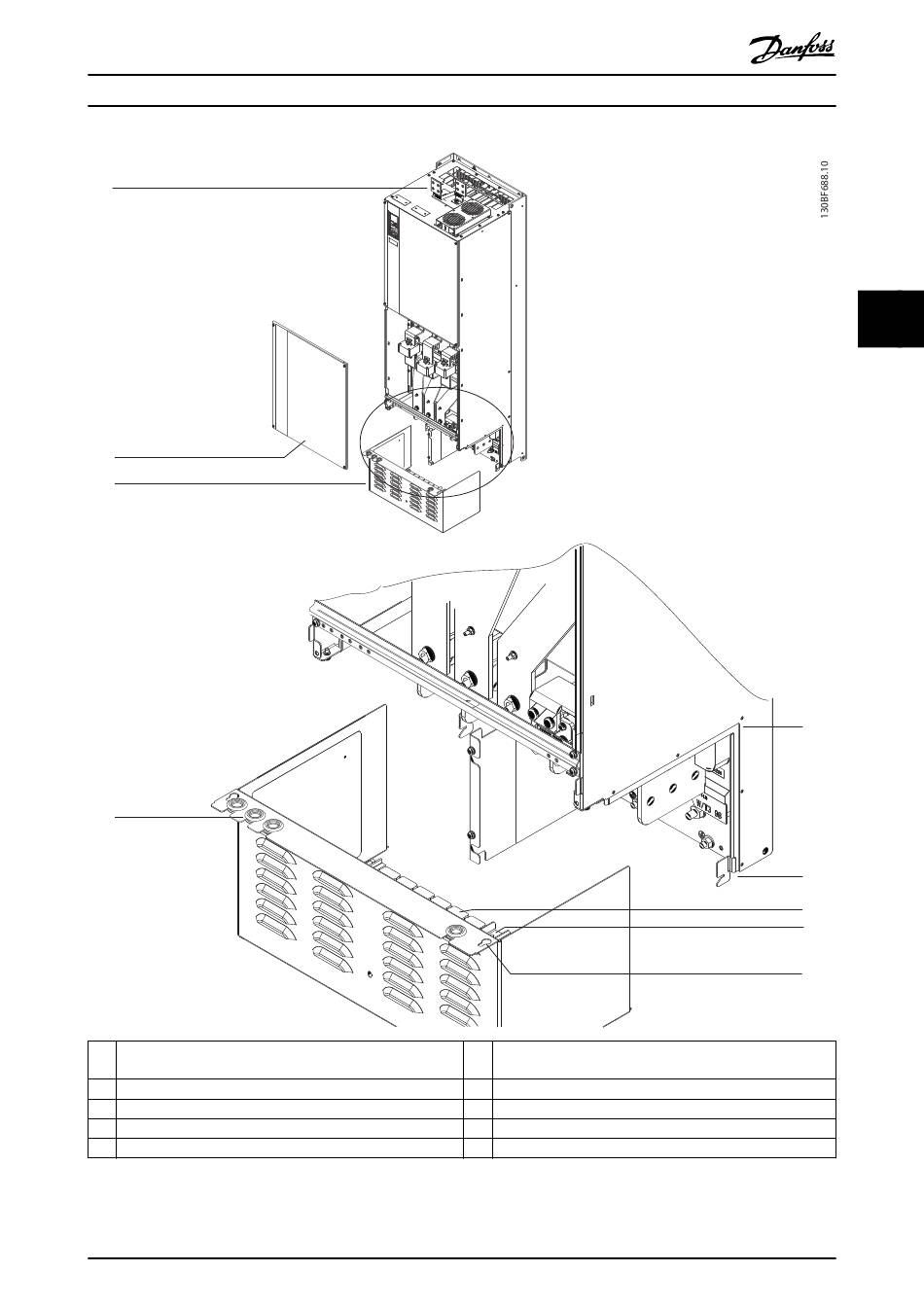

Abbildung 4.8 Montage von Bodenplatte und Klemmenabdeckung
MG22A103
Bedienungsanleitung
6 Schlitzwinkel
7 Kunststoffdurchführungsplatte (installiert)
8 Befestigungspunkt
9 Schlüssellochbohrung
– –
