9. Wählen Sie Parameter 6-14 Klemme 53 Skal. Min.-
Soll/Istwert aus. Programmieren Sie den
minimalen Drehzahlsollwert an Klemme 53 auf
20 Hz und drücken Sie [OK].
14.7 %
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
6 6
Abbildung 6.10 Parameter 6-14 Klemme 53 Skal. Min.-Soll/
Istwert
10. Wählen Sie Parameter 6-15 Klemme 53 Skal. Max.-
Soll/Istwert aus. Programmieren Sie den
maximalen Drehzahlsollwert an Klemme 53 auf
50 Hz und drücken Sie [OK].
14.7 %
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
Abbildung 6.11 Parameter 6-15 Klemme 53 Skal. Max.-Soll/
Istwert
Wenn Sie jetzt ein externes Gerät, das ein Steuersignal von
0-10 V sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit.
HINWEIS
In Abbildung 6.11 befindet sich die Bildlaufleiste rechts
im Displays ganz unten. Diese Position zeigt an, dass das
Verfahren abgeschlossen ist.

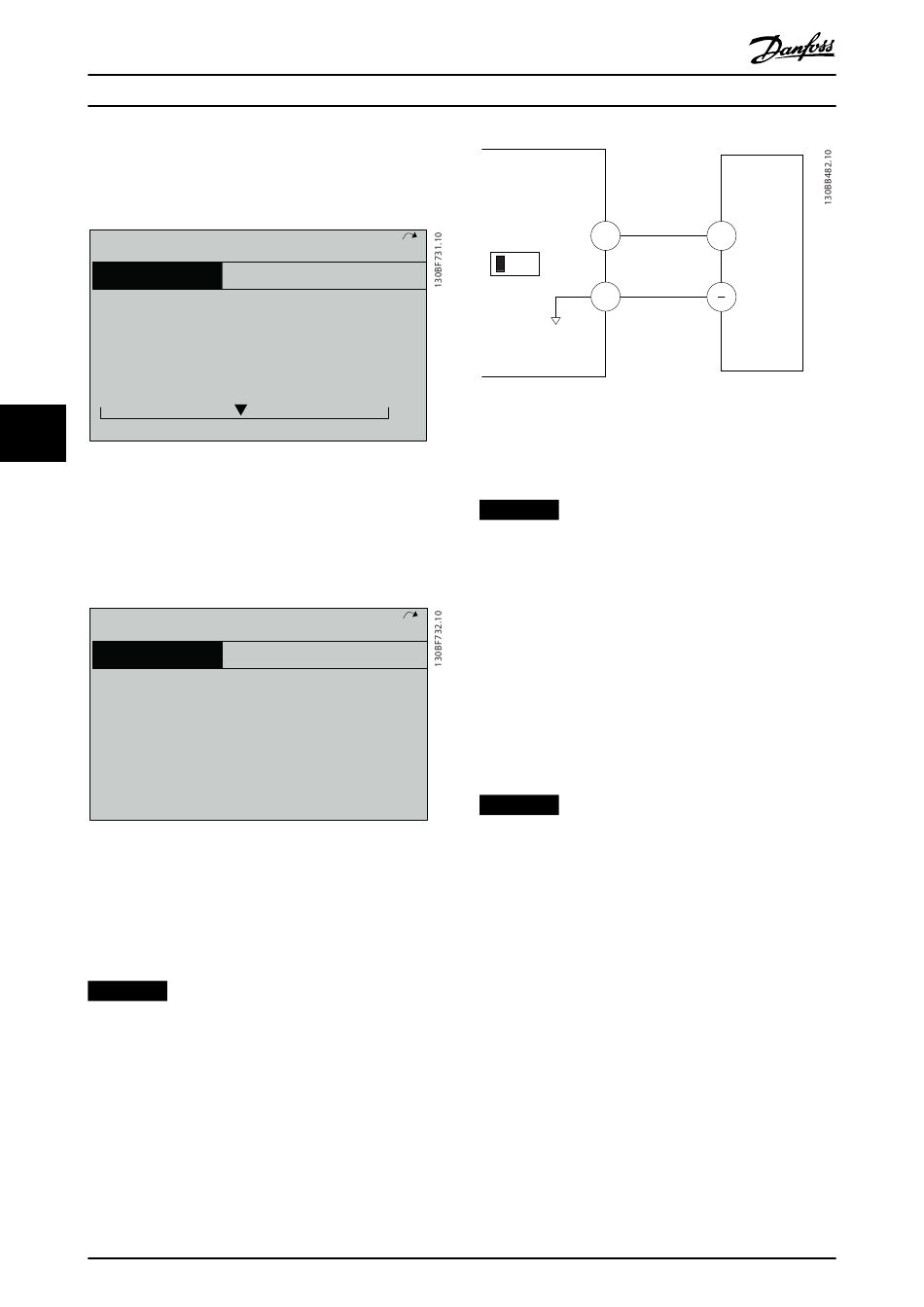

Abbildung 6.12 zeigt das Anschlussbild, das zur Aktivierung
des Aufbaus des externen Geräts verwendet wird.
52
®
VLT AQUA Drive FC 202
0.00 A 1(1)
Q3-21
0.00 A 1(1)
Q3-21
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
53
6-1*
U - I
A53
55
Abbildung 6.12 Anschlussbeispiel für ein externes Gerät, das
ein Steuersignal von 0-10 V sendet

6.4.2 Eingeben von Systeminformationen

HINWEIS
SOFTWAREDOWNLOAD
Installieren Sie zur Inbetriebnahme per PC die MCT 10
Konfigurationssoftware. Die Software steht als Download
(Basisversion) oder zur Bestellung (erweiterte Version,
Artikelnummer 130B1000) zur Verfügung. Weitere
Informationen und Downloads finden Sie unter
www.drives.danfoss.com/services/pc-tools.
Die folgenden Schritte werden zur Eingabe grundlegender
Systeminformationen in den Frequenzumrichter verwendet.
Die empfohlenen Parametereinstellungen sind lediglich für
die Inbetriebnahme und eine erste Funktionsprüfung
bestimmt. Anwendungseinstellungen können abweichen.
HINWEIS
Bei diesen Schritten wird zwar von der Verwendung
eines Asynchronmotors ausgegangen, Sie können jedoch
auch einen Permanentmagnetmotor verwenden. Weitere
Informationen zu bestimmten Motortypen finden Sie im
produktspezifischen Programmierhandbuch.
1. Drücken Sie die Taste [Main Menu] am LCP.
2. Wählen Sie 0–** Betrieb/Display und drücken Sie
auf [OK].
3. Wählen Sie 0–0* Grundeinstellungen und drücken
Sie auf [OK].
4. Wählen Sie Parameter 0-03 Ländereinstellungen
und drücken Sie [OK].
5. Wählen Sie die zutreffende Option [0] Interna-
tional oder [1] Nordamerika und drücken Sie auf
[OK]. (Diese Aktion ändert die Werkseinstellungen
für eine Reihe von grundlegenden Parametern).
6. Drücken Sie die Taste [Quick Menu] am LCP und
wählen Sie dann 02 Inbetriebnahme-Menü.
+
0-10V
