Beispiele für typische Verd...
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
7 7
COM
39

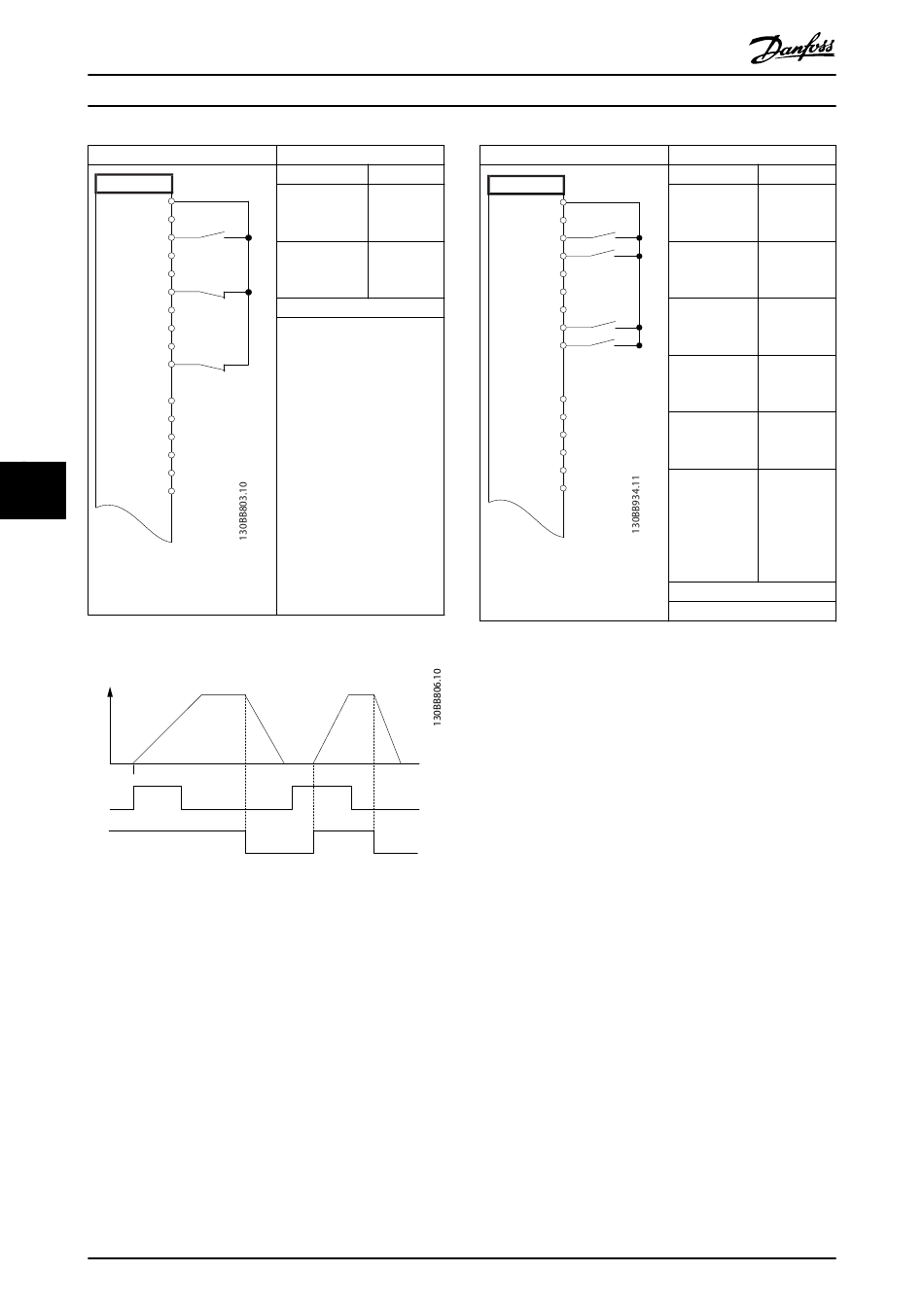

Tabelle 7.6 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 7.3 Puls-Start/Stopp invers
58
®
VLT AQUA Drive FC 202
Parameter
Funktion Einstellung
Parameter 5-10 [9] Puls-Start
Klemme 18
Digitaleingang
Parameter 5-12 [6] Stopp
Klemme 27 (invers)
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.7 Start/Stopp mit Reversierung und 4 Festdrehzahlen
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start
Klemme 18
Digitaleingang
Parameter 5-11 [10]
Klemme 19 Reversierung
Digitaleingang *
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-14 [16]
Klemme 32 Festsollwert
Digitaleingang Bit 0
Parameter 5-15 [17]
Klemme 33 Festsollwert
Digitaleingang Bit 1
Parameter 3-10
Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
* = Werkseinstellung
Hinweise/Anmerkungen:
