Danfoss VLT AQUA Drive FC 202 Bedienungsanleitung Seite 25

Elektrische Installation
1
2
3
4
L1
L2
L3
PE
5
1 SPS
2
Minimum 16 mm 2 Ausgleichskabel
3 Steuerleitungen
4 Mindestens 200 mm zwischen Steuerleitungen, Motorkabeln
und Netzkabeln
5 Netzversorgung
6 Freiliegende (nicht lackierte) Oberfläche
7 Sternscheiben
8 Bremskabel (abgeschirmt)
9 Motorkabel (abgeschirmt)

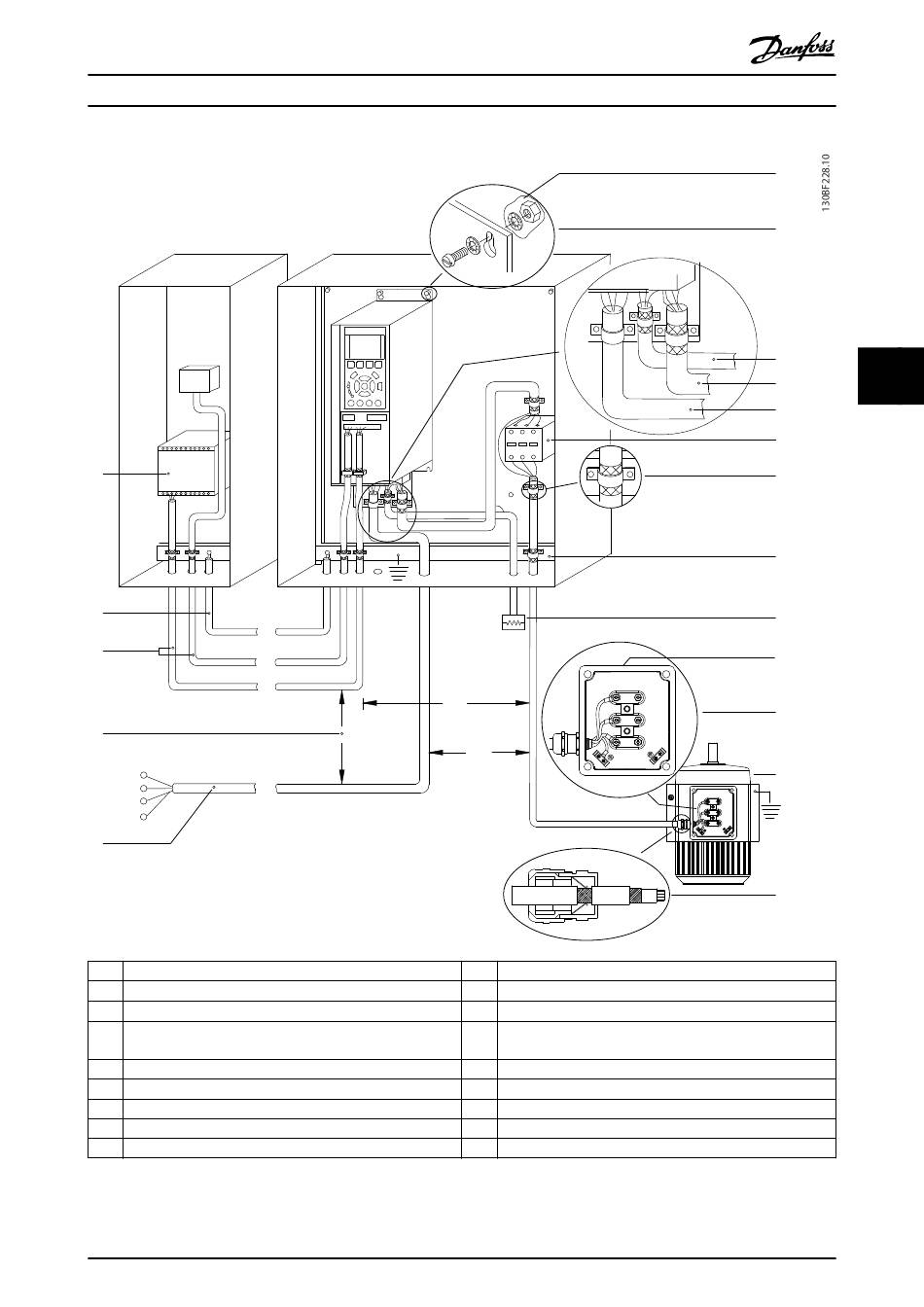

Abbildung 5.1 Beispiel für EMV-gerechte Installation
MG22A103
Bedienungsanleitung
90
4
4
10 Netzkabel (ungeschirmt)
11 Ausgangsschütz usw.
12 Kabelisolierung, abisoliert
13 Gemeinsame Erdsammelschiene. Beachten Sie nationale und
örtliche Vorschriften für die Schaltschrankerdung.
14 Bremswiderstand
15 Metallkasten
16 Anschluss zum Motor
17 Motor
18 EMV-Kabelverschraubung
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
6
7
8
9
10
11
12
13
14
15
u
16
v
w
PE
17
18
5 5
