Elektrische Installation
4.7 Netzanschluss
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
Vorgehensweise
1.
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen R, S und T an (siehe Abbildung 4.23).
2.
Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4.
Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 EMV-
Filter auf [0] Aus. Durch diese Einstellung werden
Beschädigungen des Zwischenkreises vermieden
und die Erdungskapazität verringert.
MG16D403
Bedienungsanleitung
1
1
Netzanschluss (R, S, T)
2
Motoranschluss (U, V, W)

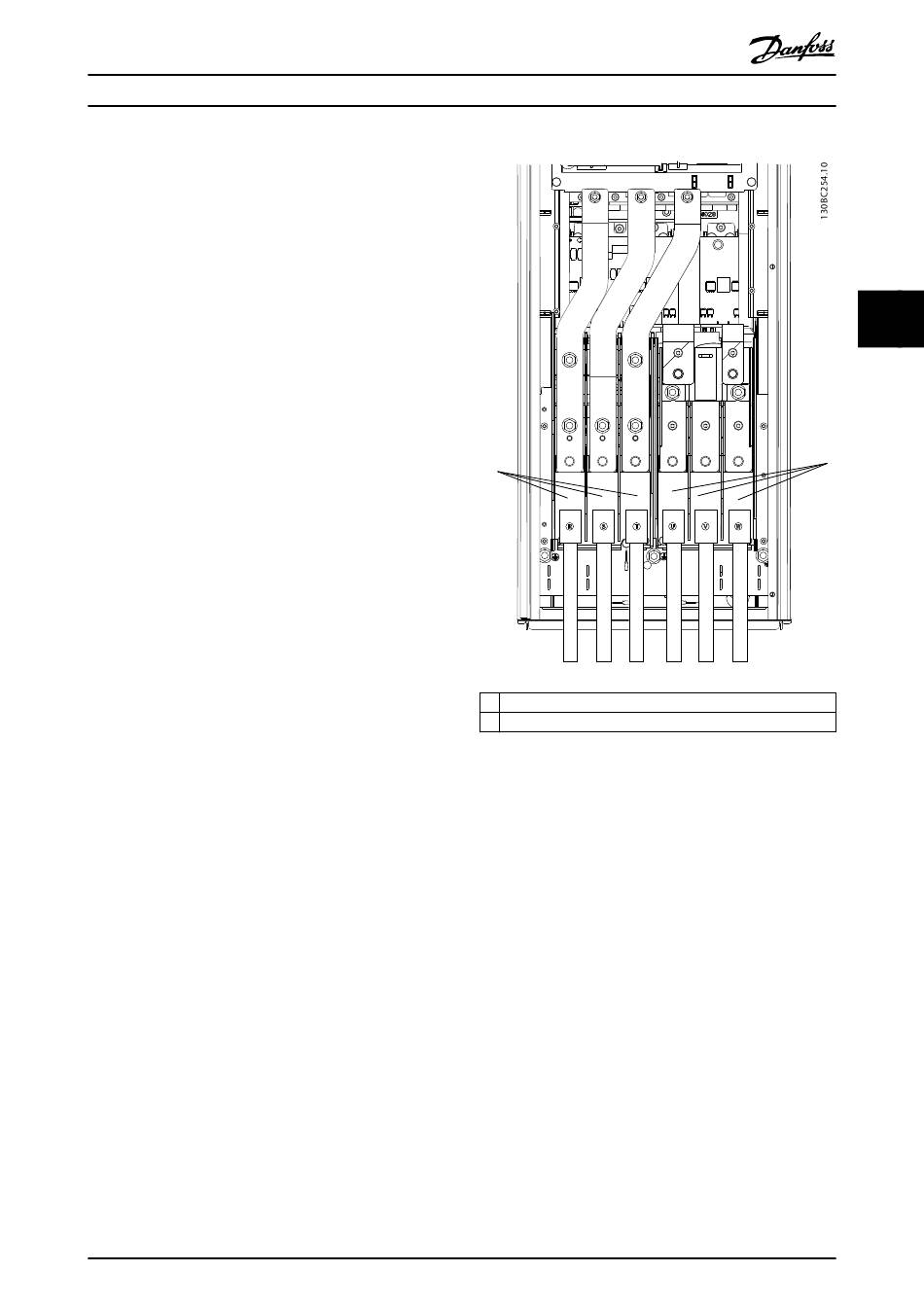

Abbildung 4.23 Netzanschluss
4.8 Steuerkabel
•
•
4.8.1 Steuerklemmentypen
In Abbildung 4.24 und Abbildung 4.25 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Tabelle 4.1 und
Tabelle 4.2 fasst Klemmenfunktionen und Werkseinstel-
lungen zusammen.
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
Trennen Sie die Steuerleitung von Hochspan-
nungsbauteilen des Frequenzumrichters.
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/zweifach
isoliert sein. Wir empfehlen eine 24-VDC-Versor-
gungsspannung.
