Elektrische Installation
A-A
1 Bremsklemmen
2 TB6 Klemmenblock für Schütz
3 Motorklemmen
4 Erdungsklemmen
5 Netzklemmen

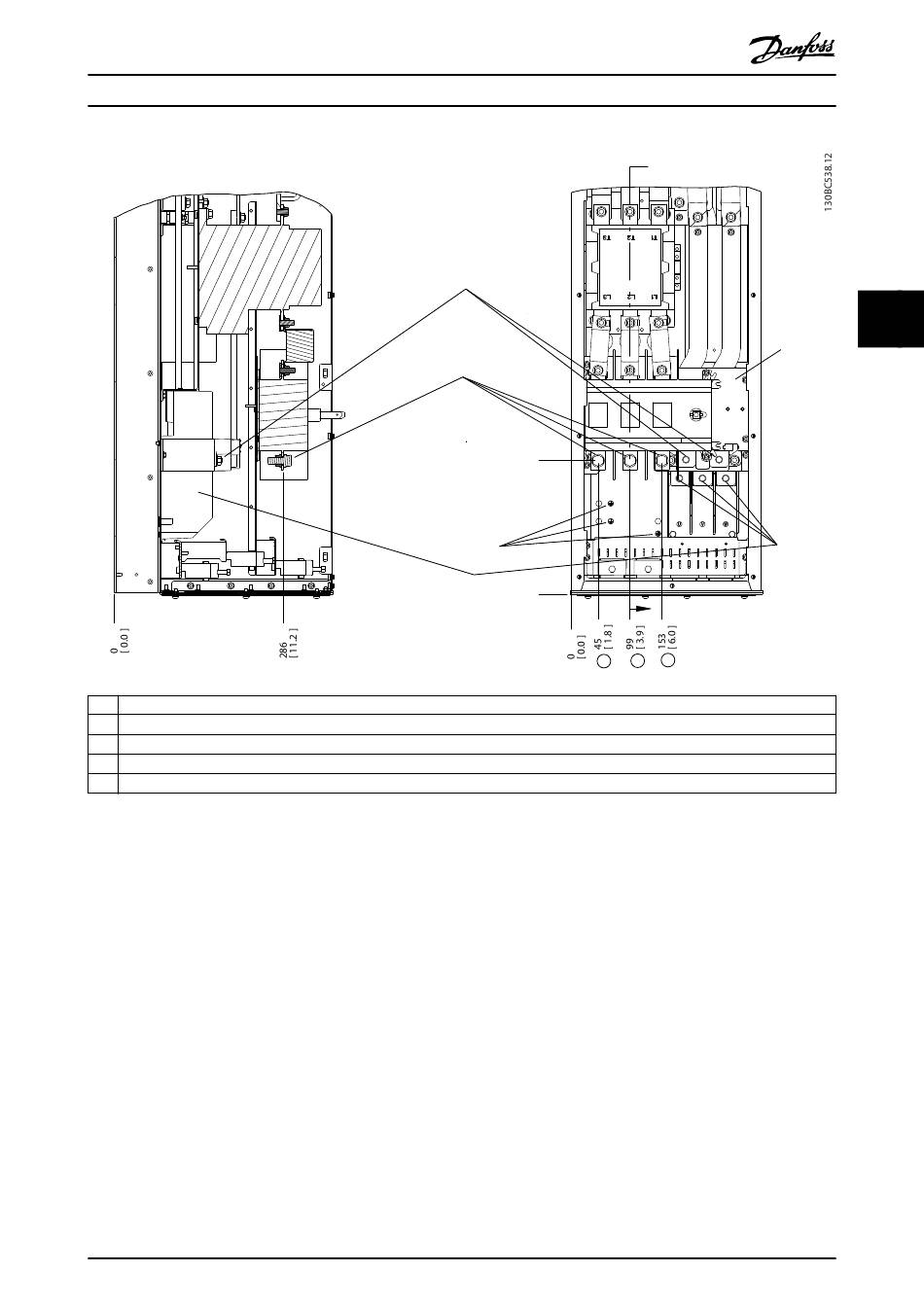

Abbildung 4.15 Anordnung der Klemmen, D6h mit Schütz- und Trennschalteroption
MG16D403
Bedienungsanleitung
1
5
225
[ 8.9
4
0
[ 0.0
