Inbetriebnahme
5.4.2 Inbetriebnahme über [Main Menu]
Die empfohlenen Parametereinstellungen sind lediglich für
die Inbetriebnahme und eine erste Funktionsprüfung
bestimmt. Anwendungseinstellungen können abweichen.
Geben Sie die Daten ein, während die Netzspannung am
Frequenzumrichter EIN, jedoch noch keine Funktion des
Frequenzumrichters aktiviert ist.
1.
Drücken Sie die Taste [Main Menu] am LCP.
2.
Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-** Betrieb/Display, und drücken
Sie auf [OK].

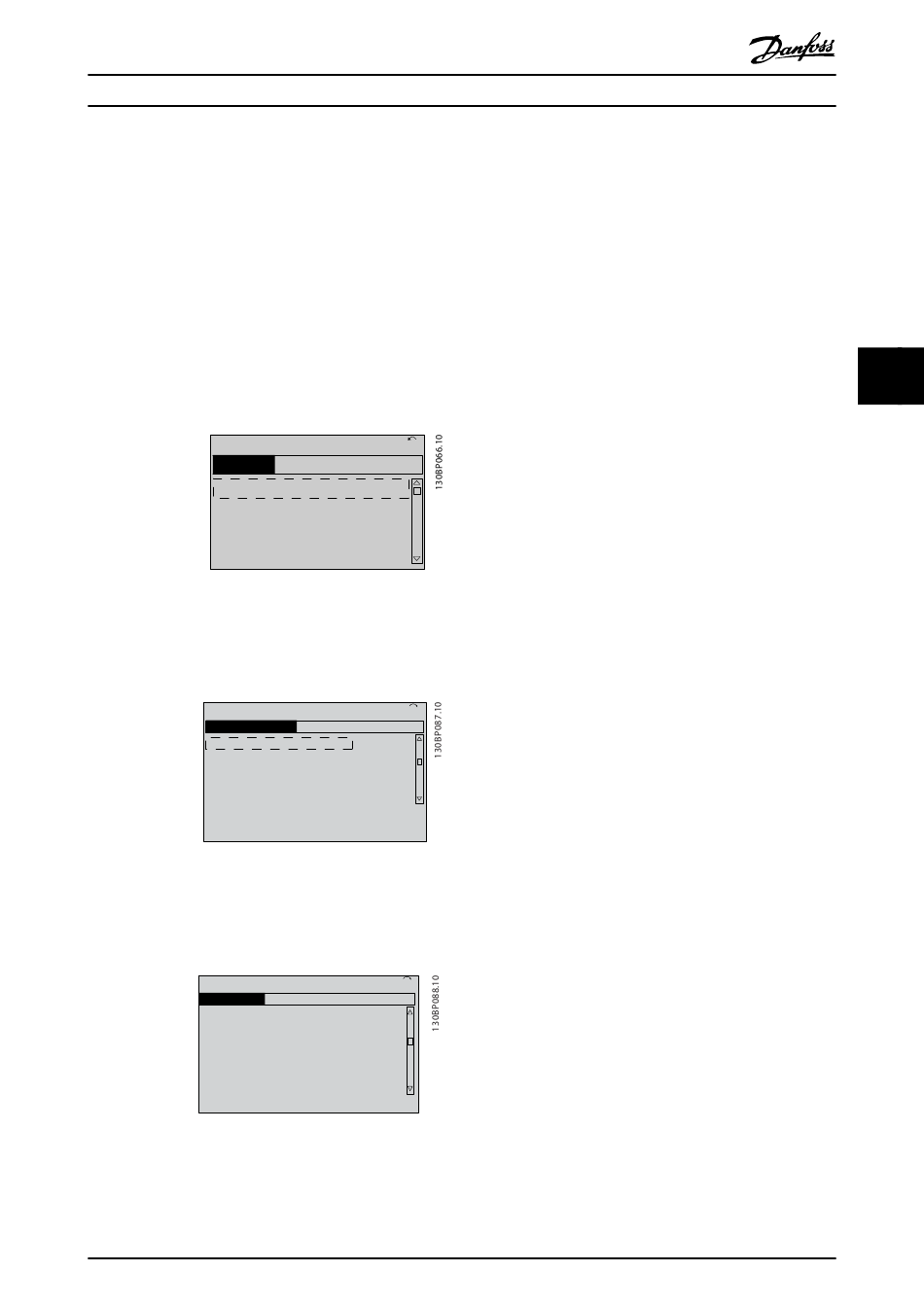

1107 UPM
Hauptmenü
0 - ** Betrieb/Display
1 - ** Motor/Last
2 - ** Bremsfunktionen
3 - ** Sollwert/Rampen
Abbildung 5.2 Hauptmenü
3.
Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-0* Grundeinstellungen, und
drücken Sie auf [OK].
0.0%
Operation / Display
0-0
*
Basic Settings
0-1
*
Set-up Operations
0-2
*
LCP Display
0-3
*
LCP Custom Readout
Abbildung 5.3 Betrieb/Display
4.
Navigieren Sie mit den Navigationstasten zu
Parameter 0-03 Ländereinstellungen und drücken
Sie auf [OK].
0.0%
Basic Settings
0-03 Regional Settings
[0] International
Abbildung 5.4 Grundeinstellungen
MG16D403
Bedienungsanleitung
3,84 A
1 (1)
0.00A
1(1)
0-
**
0.00A
1(1)
0-0
*
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
5.
Wählen Sie mit Hilfe der Navigationstasten die
zutreffende Option [0] International oder [1]
Nordamerika und drücken Sie auf [OK]. (Diese
Auswahl ändert die Werkseinstellungen für eine
Reihe von grundlegenden Parametern).
6.
Drücken Sie die Taste [Main Menu] am LCP.
7.
Navigieren Sie mit den Navigationstasten zu
Parameter 0-01 Sprache.
8.
Wählen Sie die Sprache und drücken Sie auf [OK].
9.
Wenn zwischen den Steuerklemmen 12 und 27
eine Drahtbrücke angebracht ist, belassen Sie
Parameter 5-12 Klemme 27 Digitaleingang auf
Werkseinstellung. Wählen Sie andernfalls in
Parameter 5-12 Klemme 27 Digitaleingang [0] Keine
Funktion.
10.
Nehmen Sie die anwendungsspezifischen Einstel-
lungen in den folgenden Parametern vor:
10a
Parameter 3-02 Minimaler Sollwert.
10b
Parameter 3-03 Maximaler Sollwert.
10c
Parameter 3-41 Rampenzeit Auf 1.
10d
Parameter 3-42 Rampenzeit Ab 1.
10e
Parameter 3-13 Sollwertvorgabe.
Verknüpft mit Hand/Auto Ort Fern.
5.5 Überprüfung der Motordrehung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von Parameter 4-10 Motor Drehrichtung ändern.
Klemme U/T1/96 angeschlossen an Phase U.
Klemme V/T2/97 angeschlossen an Phase V.
Klemme W/T3/98 angeschlossen an Phase W.
