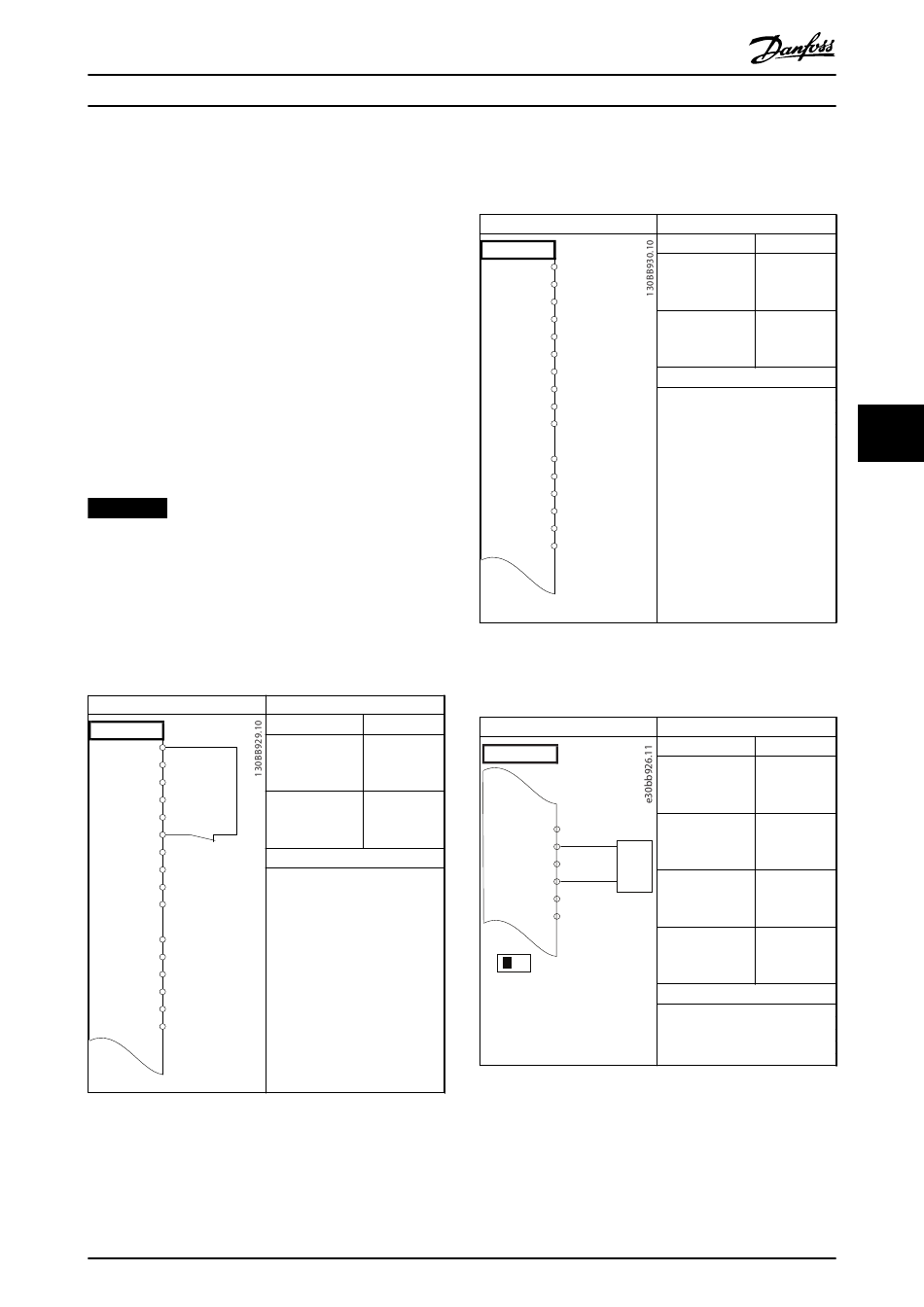

Anwendungsbeispiele

6 Anwendungsbeispiele
6.1 Einführung
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die Analog-
klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
HINWEIS
Um den Frequenzumrichter mit der optionalen Funktion
„Safe Torque Off" (STO) in Werkseinstellung zu betreiben,
benötigen Sie ggf. Drahtbrücken zwischen Klemme 12
(oder 13) und Klemme 37.
6.2 Anwendungsbeispiele

6.2.1 Automatische Motoranpassung (AMA)

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.1 AMA mit angeschlossener Kl. 27
MG16D403
Bedienungsanleitung
Parameter
Funktion Einstellung
Parameter 1-29 A [1] Komplette
utom. Motoran- AMA
passung
Parameter 5-12 K [2]*
lemme 27 Motorfreilauf
Digitaleingang invers
* = Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe
1-2* Motordaten entsprechend
dem Motor einstellen.
DIN 37 ist eine Option.
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.2 AMA ohne angeschlossene Kl. 27
6.2.2 Drehzahl
FC
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 – 10 V
COM
39
U - I
A53
Tabelle 6.3 Analoger Drehzahlsollwert (Spannung)
Parameter
Funktion Einstellung
Parameter 1-29 A [1] Komplette
utom. Motoran- AMA
passung
Parameter 5-12 K [0] Ohne
lemme 27 Funktion
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe
1-2* Motordaten entsprechend
dem Motor einstellen
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
Parameter 6-10 K 0,07 V*
lemme 53 Skal.
Min.Spannung
Parameter 6-11 K 10 V*
lemme 53 Skal.
Max.Spannung
Parameter 6-14 K 0 Hz
lemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 K 50 Hz
lemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
