Elektrische Installation
A-A
4 4
1 TB6 Klemmenblock für Schütz
2 Motorklemmen
3 Erdungsklemmen

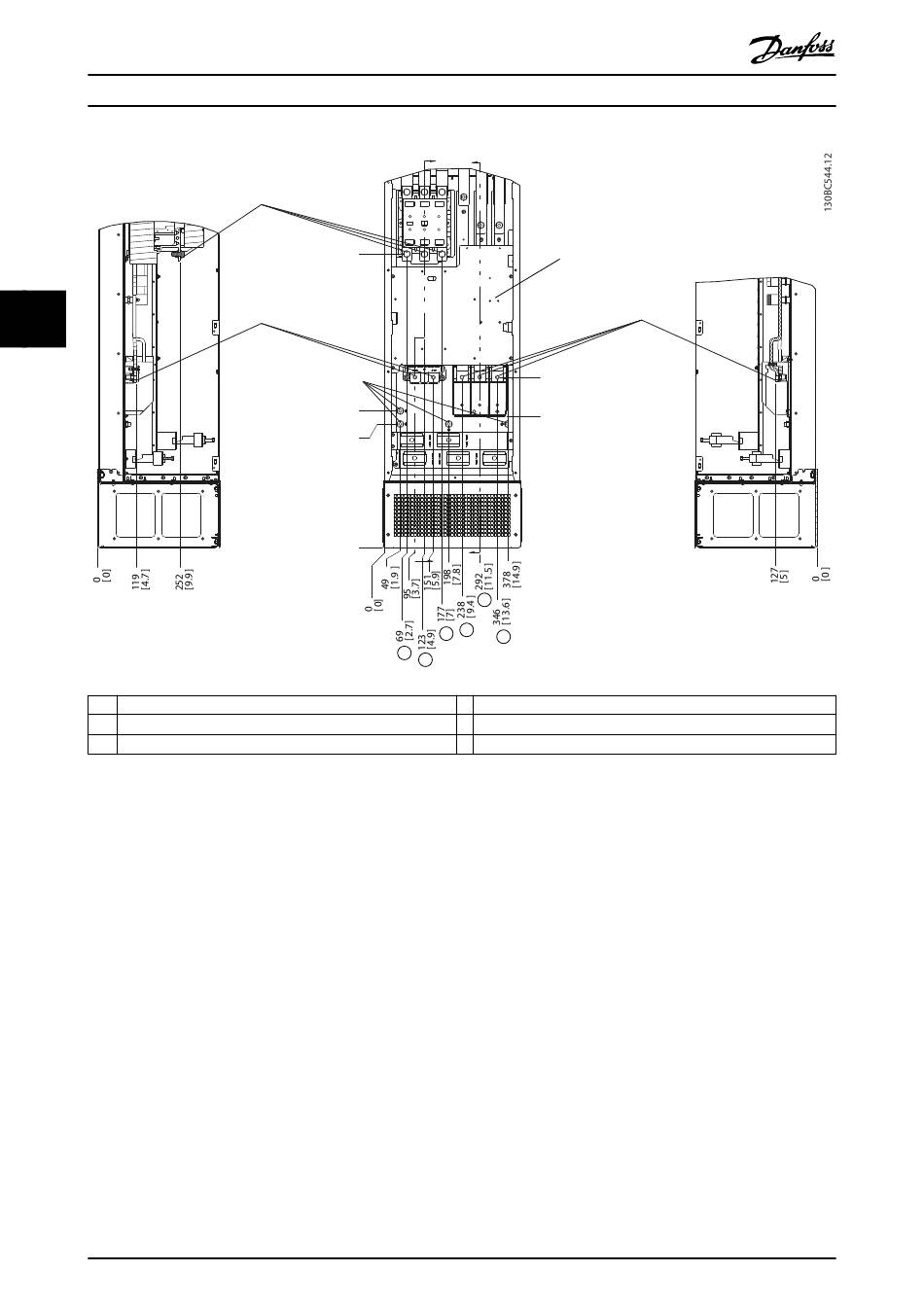

Abbildung 4.20 Anordnung der Klemmen, D8h mit Schützoption
