Anwendungsbeispiele

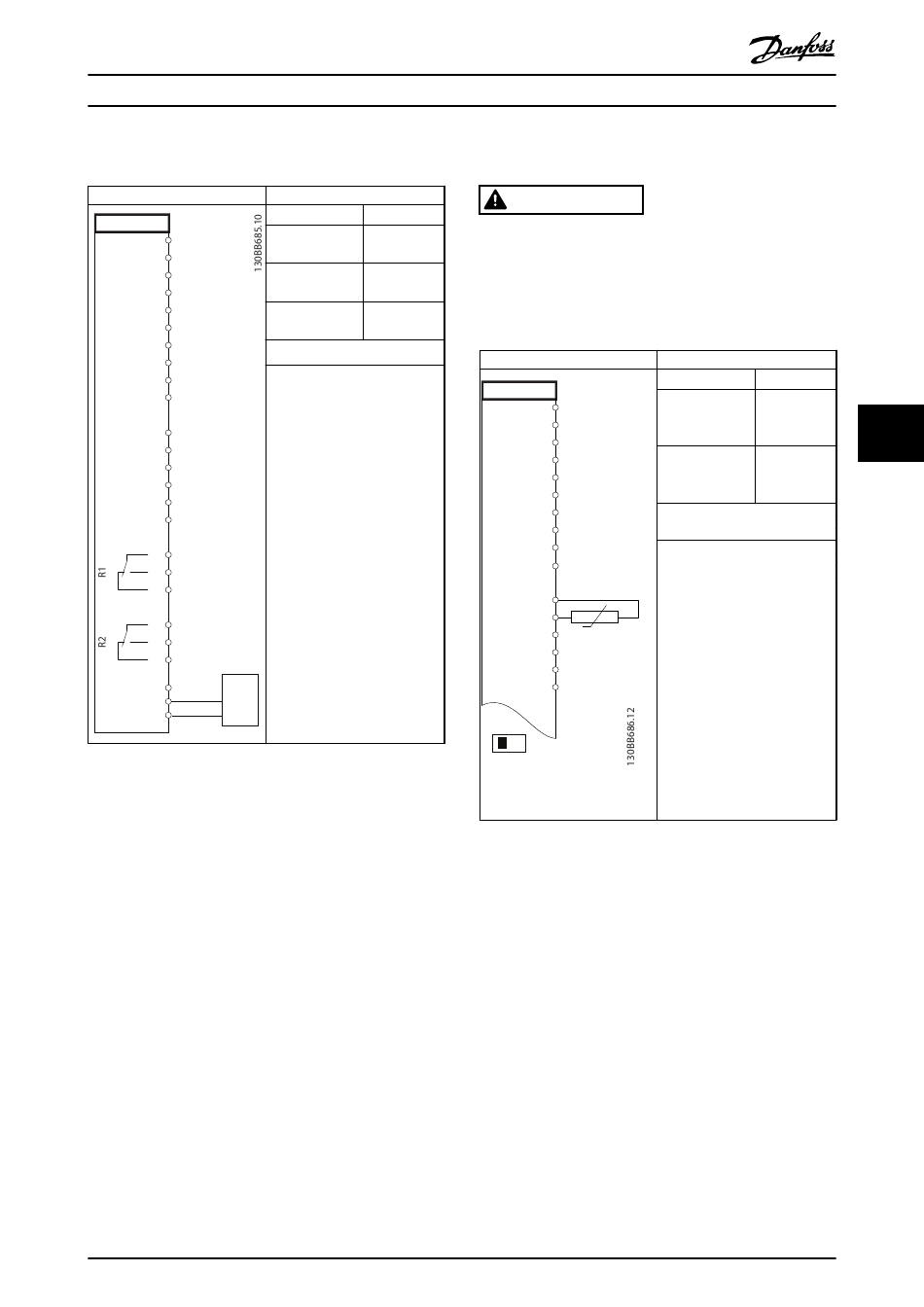

6.2.5 RS485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 6.11 RS485-Netzwerkverbindung
MG16D403
Bedienungsanleitung
Parameter
Funktion Einstellung
Parameter 8-30 F
C-Protokoll FC-Profil*
Parameter 8-31 A 1*
dresse
Parameter 8-32 B 9600*
audrate
* = Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den Parametern
Protokoll, Adresse und
Baudrate.
DIN 37 ist eine Option.
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
6.2.6 Motorthermistor
WARNUNG
THERMISTORISOLIERUNG
Gefahr von Personenschäden oder Sachschäden!
•
Sie müssen alle Thermistoren verstärkt oder
zweifach isolieren, um die PELV-Anforderungen
zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.12 Motorthermistor
Parameter
Funktion Einstellung
Parameter 1-90 T [2]
hermischer Thermistor-
Motorschutz Abschalt.
Parameter 1-93 T [1] Analog-
hermistoran- eingang 53
schluss
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur die Warnung
wünschen, sollte Parameter
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung programmiert werden.
DIN 37 ist eine Option.
