Mechanische Installation

2.3 Mechanische Installation
2.3.1

Einbauhinweise

2.3.2 Abmessungen Hauptkühler
Folgende Hauptkühler stehen zur Verfügung, falls kundenseitig keine geeignete Kühlfläche
vorhanden ist:

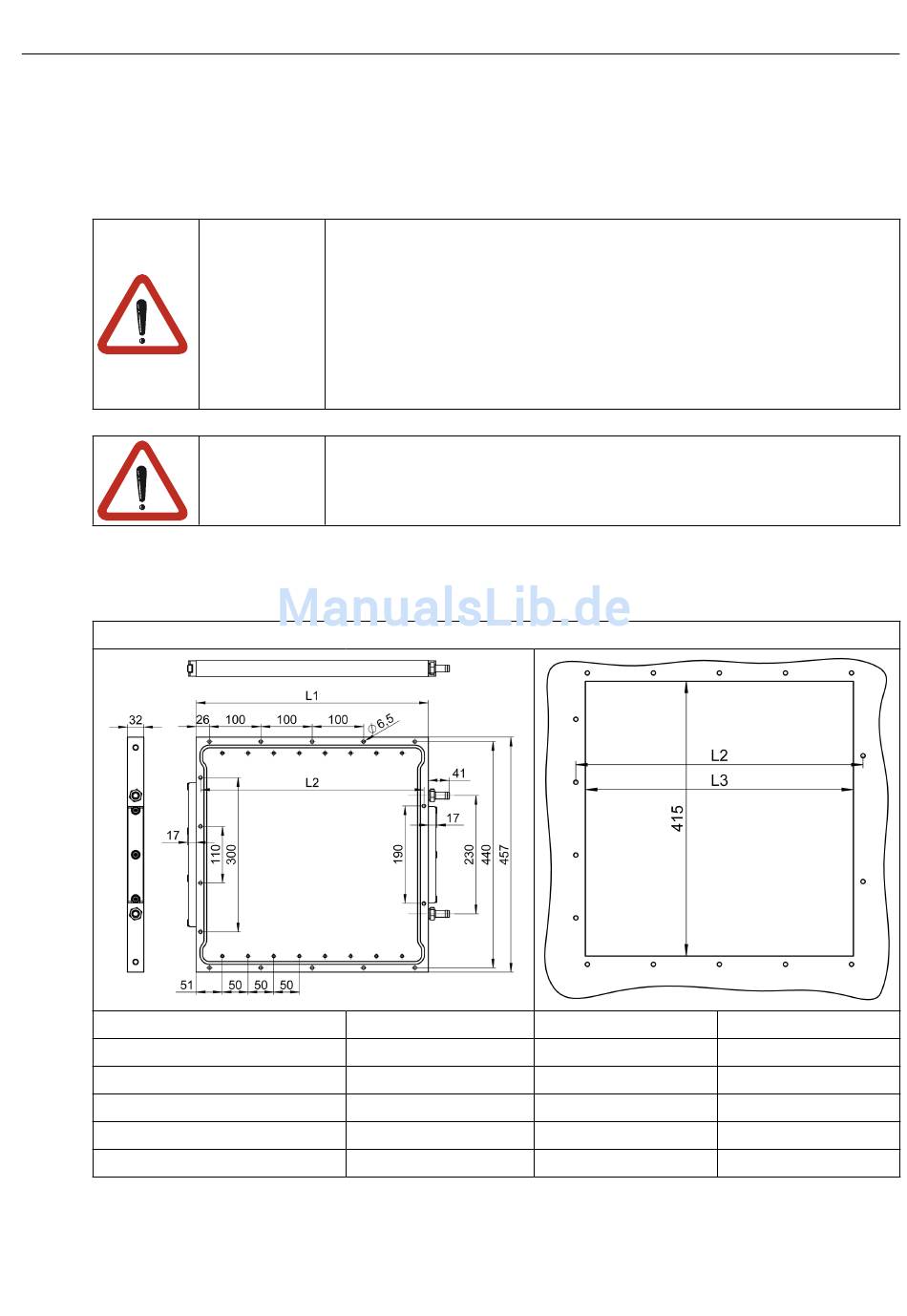

Bild 2.3.2 Hauptkühler für COMBIVERT H6
Größe
04H6TFW-0400
06H6TFW-0600
08H6TFW-0800
10H6TFW-1000
12H6TFW-1200
D - 18
Die Geräte der H6 Produktfamilie sind mit einen Flat-Rear-Kühl-
körper ausgestattet. Der Flat-Rear Kühlkörper ist nicht dafür aus-
gelegt das Gerät bei Bemessungsbedingungen zu betreiben.
Kühlung Der Flat-Rear sorgt in Verbindung mit einem Hauptkühler für die
sicherstellen Gerätekühlung. Die flache Rückseite der Geräte wird dabei vom
Kunden auf geeignete Kühlflächen aufgesetzt (z.B. Wasserkühl-
körper, Rippenkühlkörper, Maschinenbett). Der Maschinenbauer
ist für die Kühlung der Geräte verantwortlich.
Vorlauf- Die Vorlauftemperatur ist so zu wählen, dass keine Betauung
temperatur auftritt.
L1
452
652
852
1052
1252
L2
435
635
835
1035
1235
L3
406
606
806
1006
1206
