3.3.4.1 Technische Daten der Eingänge
Die digitalen Eingänge sind gemäß IEC61131-2 Typ 3 spezifiziert.
Status „0"
-3...5V
3.3.4.2 Technische Daten der Ausgänge
Die digitalen Ausgänge sind kurzschlussfest und gemäß IEC61131-2 spezifiziert.
max. Schaltspannung
max. Strom
Innenwiderstand
max. Schaltfrequenz
induktive Last

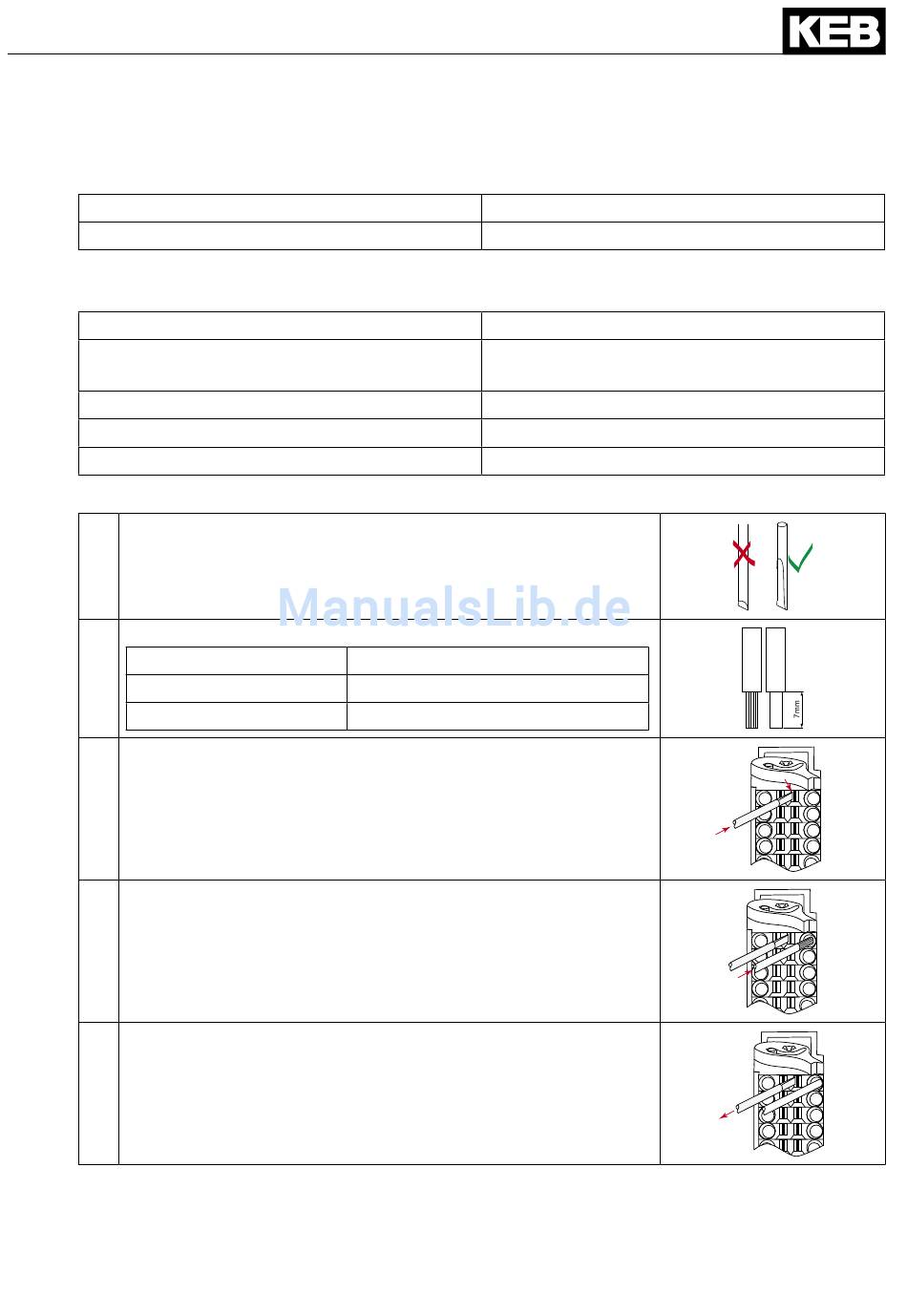

3.3.4.3 Montage der Anschlusslitzen

Erforderliches Werkzeug:
Schraubendreher SD 0,4 x 2,5 (DIN 5264)
1. Kabel abisolieren
Kabel
feindrähtig
Aderendhülse
2. Schraubendreher zur Mitte hin in die viereckige Öffnung
stecken
3. Kabel in die runde Öffnung stecken, sodass keine Litzen
von außen zu sehen sind.
4. Schraubendreher entfernen und prüfen ob Kabel fest sitzt.
Anschluss der Steuerung
Status „1"
11...30 V
30 V
0,7 A pro Ausgang
1 A Gesamtstrom für alle Ausgänge
250 Ω
1 kHz
ohne Freilaufdiode max. 300 mJ
zulässiger Querschnitt
0,2...1 mm
2
0,13...0,34 mm
2
D - 31
