Anschluss der Steuerung

3.3.4.4 Belegung der Klemmleiste X2A

digitaler Eingang DI 4
digitaler Eingang DI 3
digitaler Eingang DI 2
digitaler Eingang DI 1
digitaler Ausgang DO 4
digitaler Ausgang DO 3
digitaler Ausgang DO 2
digitaler Ausgang DO 1

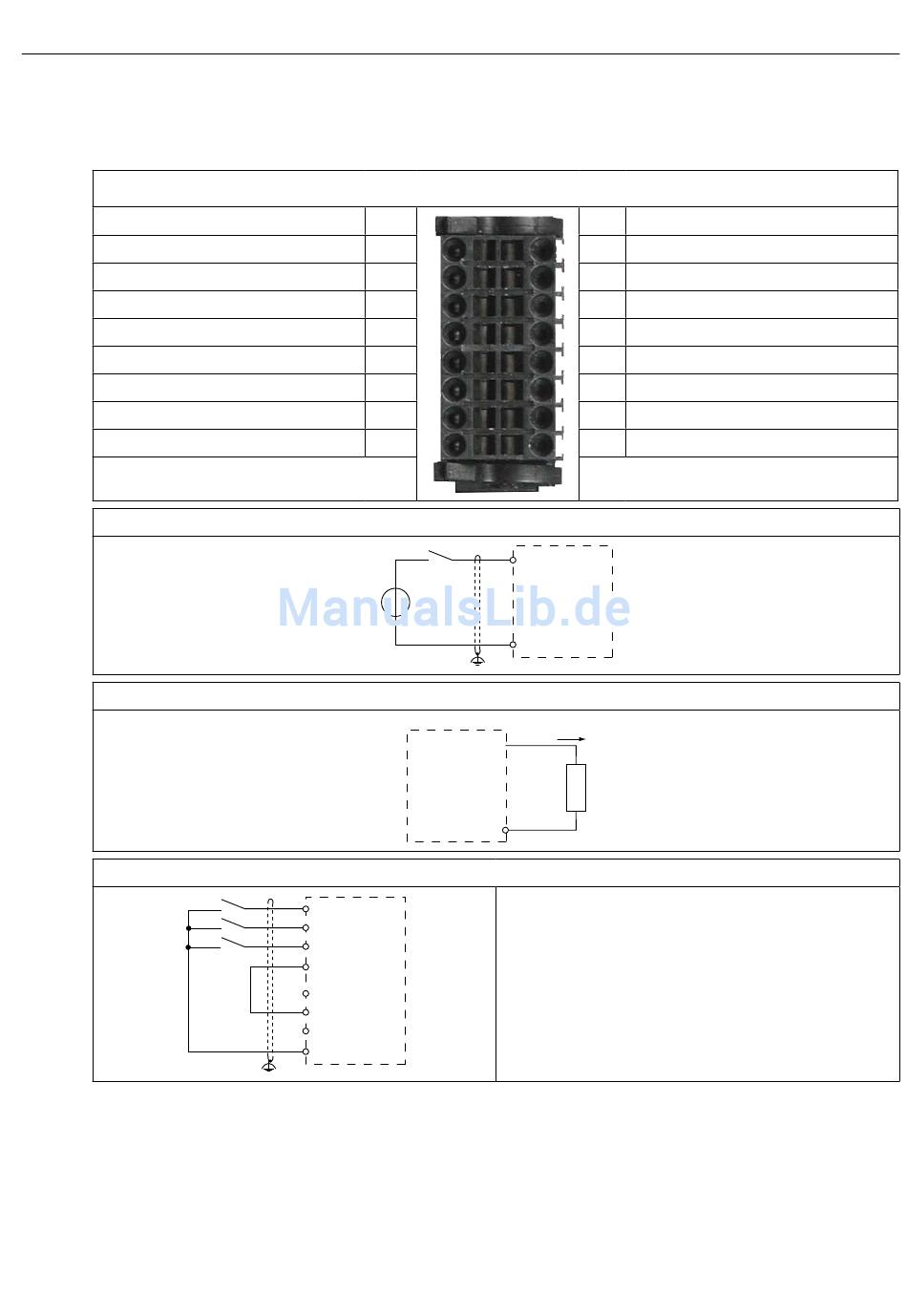

Bild 3.3.4.4.a Anschluss der digitalen Eingänge DI 1...DI 4
Bild 3.3.4.4.b Anschluss der digitalen Ausgänge DO 1...DO 4
Bild 3.3.4.4.c Beispiel zur Ansteuerung von digitalen Eingängen mit digitalen Ausgängen
D - 32
Digitale Ein- und Ausgänge
Funktion Kl.
16
14
12
10
8
6
4
2
+
DO1...4
DI4
DI3
DI2
DI1
DO4
DO3
DO2
DO1
Kl. Funktion
15 0 V
13 0V
11 0V
9 0V
7 0V
5 0V
3 0V
1 0V
DI1...4
0V
I
L
max
0V
Der Eingang DI1 wird mit DO3 direkt ange-
steuert.
Wenn keine 24V zur Ansteuerung der Ein-
gänge zur Verfügung stehen, kann ein
Ausgang (DO0) dauernd gesetzt werden
und zur weiteren Ansteuerung der Eingänge
verwendet werden.
