Anschluss des Leistungsteils

3.2.1

Anschluss des DC-Bus X1D

Der DC-Bus verbindet die H6-Geräte im Gleichspannungszwischenkreis. Die Einspeisung,
Vorladung und ggf. die Rückspeisung übernimmt dabei die Ein-/Rückspeiseeinheit. Die Ver-
bindung zwischen den Geräten erfolgt über Metallbügel. An beiden Enden des Systems muss
eine Plastikkappe als Berührungsschutz installiert werden.

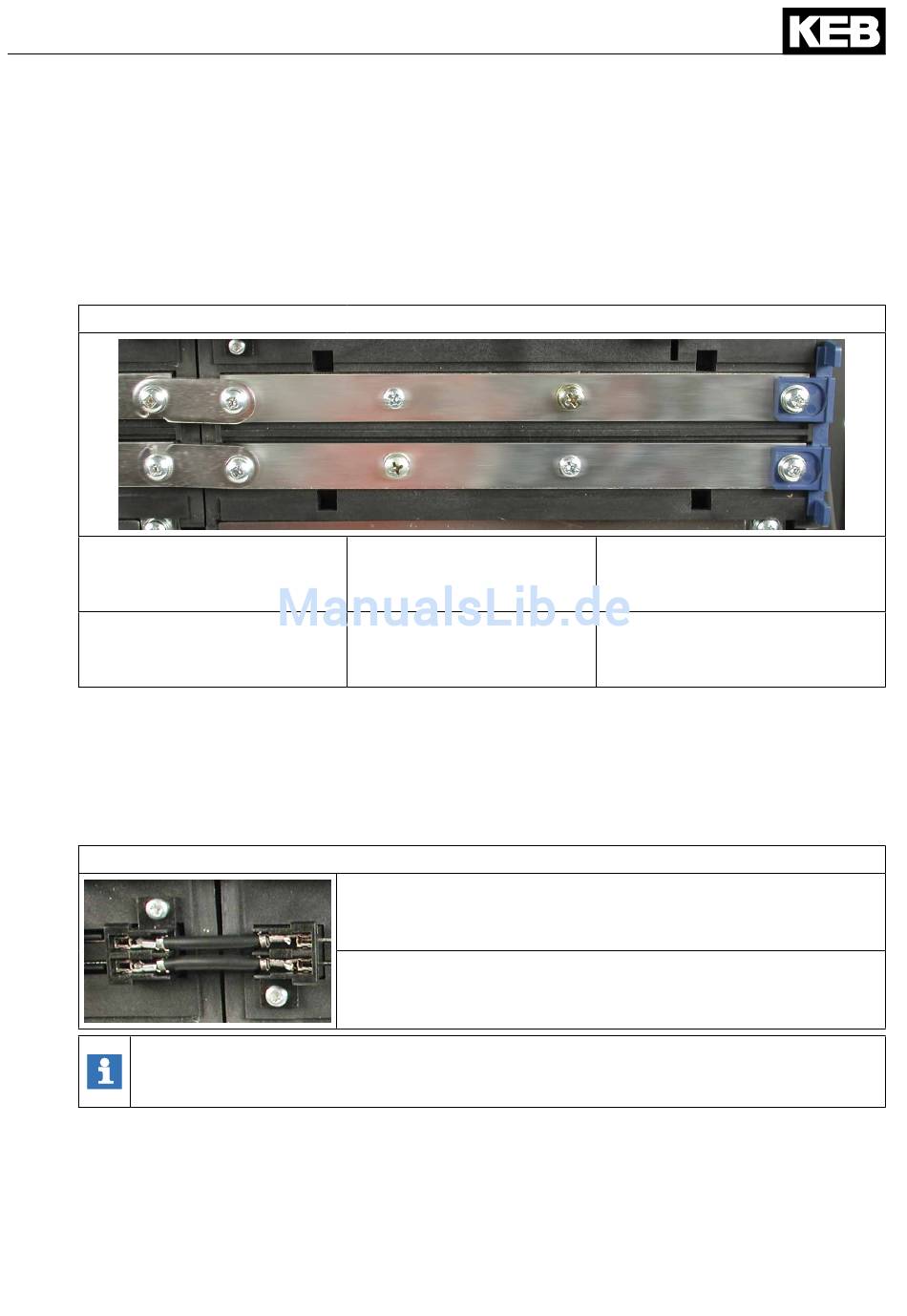

Bild 3.2.1
Brücken zur Verbindung des
DC-Busses zwischen den
Geräten
Torx-Linsenschraube
M4 x 10
Nach der Installation ist die Abdeckung für den DC-Bus wieder anzubringen.
3.2.2

Anschluss des 24V-Busses X1C

Der 24V-Bus versorgt die Steuerung und das Treiberteil der Achsmodule und der Ein-/Rück-
speiseeinheit mit einer 24V DC Spannung. Diese Spannung wird in der Regel von der COM-
BIVERT H6 Versorgungseinheit bereitgestellt, kann aber auch von einer vorhandenen Span-
nungsquelle genutzt werden.
Bild 3.2.2
Die COMBIVERT H6 Versorgungseinheit kann in verschiedenen Leistungsstufen ge-
ordert werden. Es können zusätzlich zur H6 Serie weitere Geräte wie Bremsen, Relais
oder andere externe Schaltungen versorgt werden.
Anschluss des DC-Busses
obere Schiene = DC+
untere Schiene = DC–
erforderliches Werkzeug
Torx-Schraubendreher
Anschluss des 24V-Busses
Die Brücke zur Verbindung des 24V-Busses wird den Gerä-
ten aufgesteckt und jeweils mit einer Schraube gesichert.
Kreuzschlitzschraube M3x10
Anzugsmoment 0,5 Nm
Anschluss des Leistungsteils
TX20
Plastikkappe als Berührungs-
schutz jeweils am Ende des
Systems anbringen
Anzugsmoment
3,0 Nm (Brücke)
1,1...1,2 Nm (Plastikkappe)
