Figure 2; Installation Of The Encoder Interface Housing D And E - KEB COMBIVERT Einbauanleitung
Geberschnittstellen mit sicherheitsfunktion sto f5-k/ -l/ -p
Vorschau ausblenden
Andere Handbücher für COMBIVERT:
- Applikationsanleitung (162 Seiten) ,
- Anleitung (124 Seiten) ,
- Bedienungsanleitung (54 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
3.1.2
Installation of the interface board
5
4
3

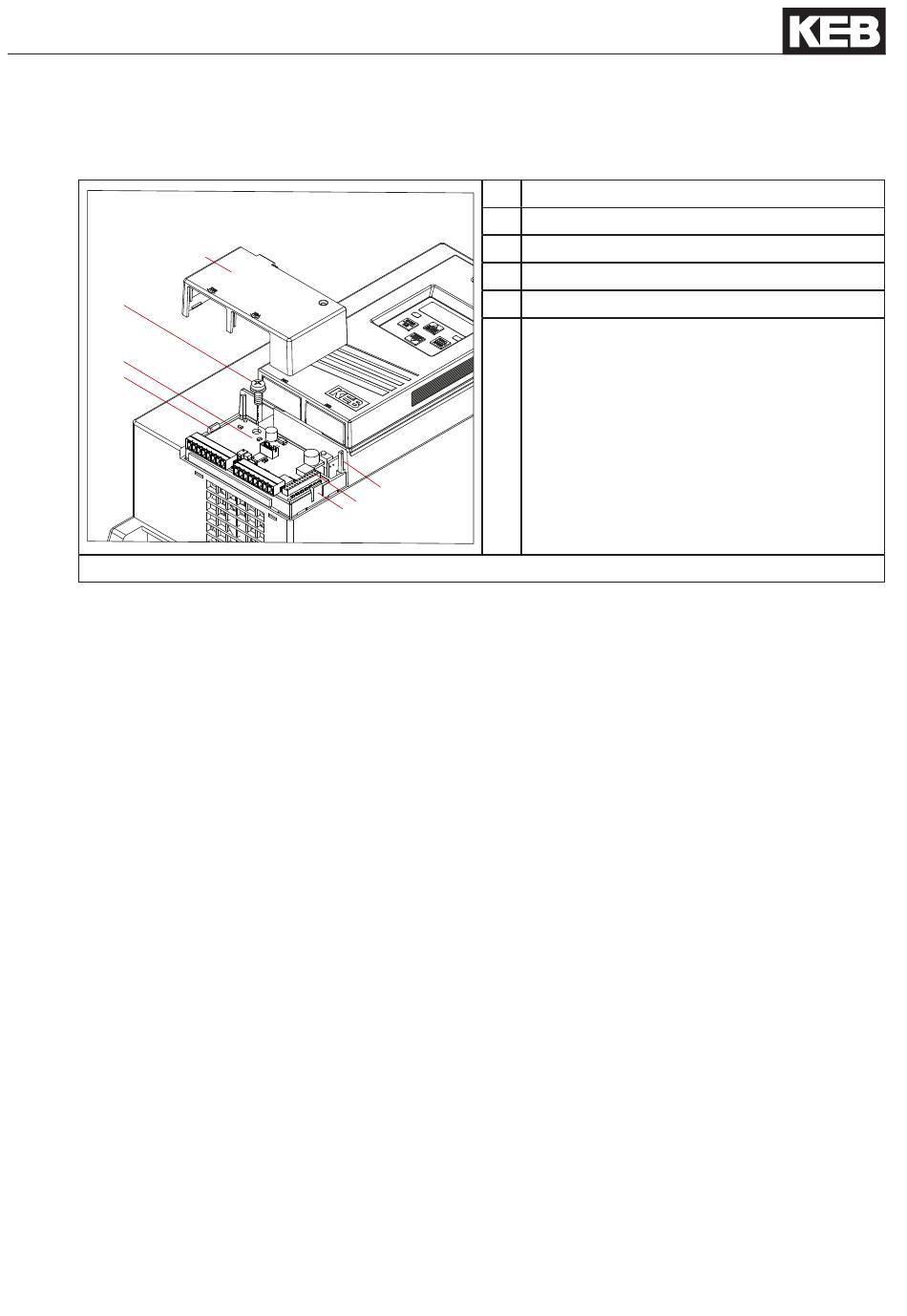

Figure 2:
Installation of the interface board
•
Insert the interface board (4) with the socket connector (2) and press down until the
latches (3) engage
•
Screw in fixing bolt (5) and tighten with 2.0...2.2 Nm
•
Put the cover (6) until it engages top down on the guide rails (1)
•
Fill out the return form from chapter 4 and send it back
6
2
3
Installation of the encoder interface housing D and E
Mechanical installation
1 Guide rail
2 Socket connector
3 Latch
4 Interface board
5 fixing bolt
6 Cover
1
GB -11
