Gehäuse G Und H; Demontage Des Gerätes; Abbildung 3: Demontage Des Gerätes Gehäuse G Und H - KEB COMBIVERT Einbauanleitung

Mechanischer Einbau
3.2 Gehäuse G und H
Der mechanische Einbau ist abhängig vom Gehäuse. Das vorliegende Gehäuse ist an der 7.
Stelle der Materialnummer erkennbar:
• xxF5xxG-xxxx => Gehäuse G
• xxF5xxH-xxxx => Gehäuse H
3.2.1 Demontage des Gerätes
1 Aussparungen für Deckelbefestigung
2 Schrauben M2,5 x 6
3 Deckel

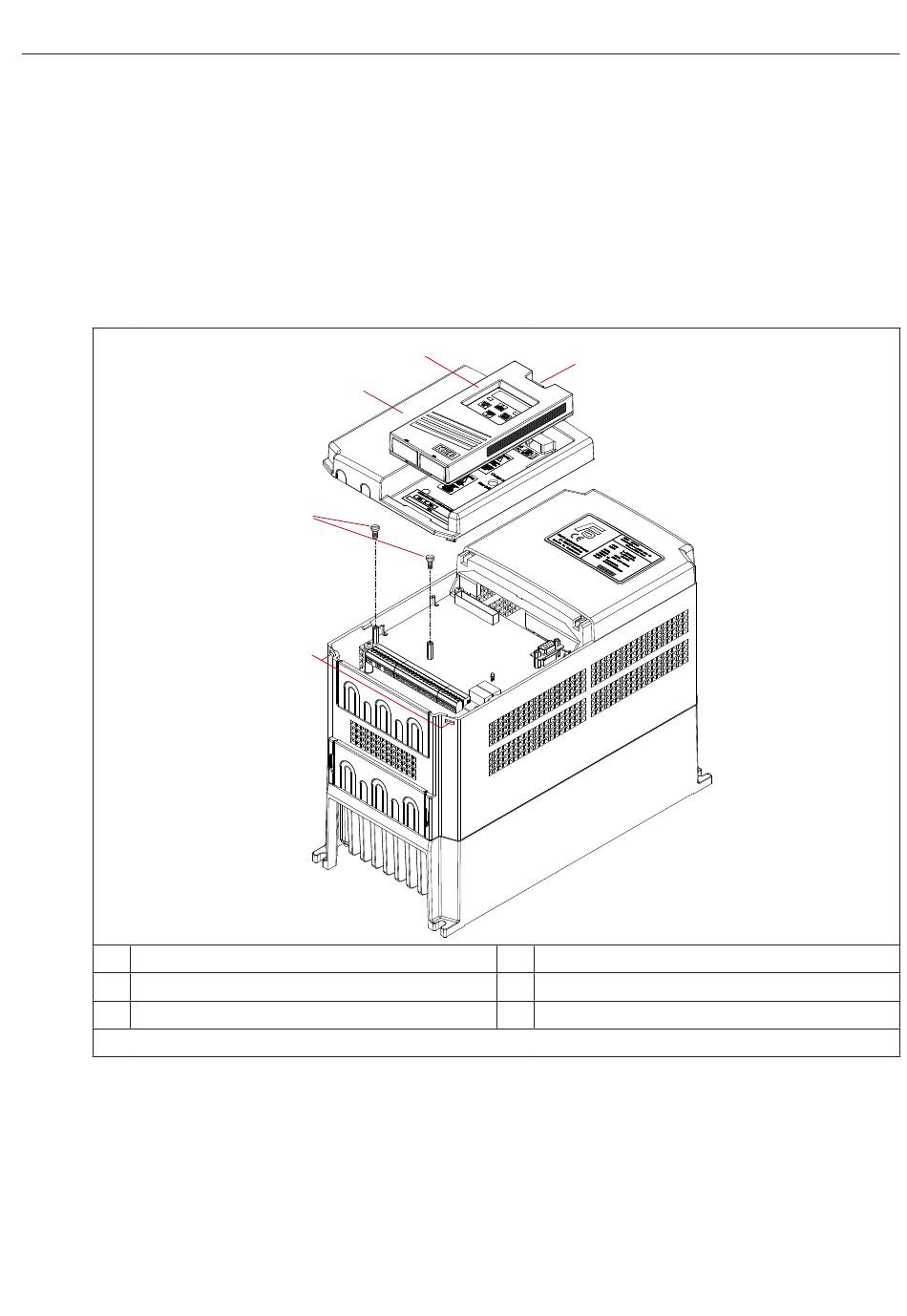

Abbildung 3: Demontage des Gerätes Gehäuse G und H
Vorbereitende Schritte zum Einbau
• Operator (4) durch Drücken an der Arretierung (5) lösen und nach oben abziehen
• Deckel (3) aus den Aussparungen (1) drücken und nach oben kippen
• Deckel (3) nach vorn abnehmen
• Schrauben (2) aus den Distanzbolzen ausdrehen (die mitgelieferten Distanzbolzen wer-
den bei Geräten mit Funktionaler Sicherheit nicht benötigt. Bei anderen Geräten müssen
diese vorher montiert werden.)
D - 12
4
3
2
1
5
4 Operator
5 Arretierung für Operator
