3.2.2
Montage der Schnittstellenkarte
1 Aussparungen für Deckelbefestigung
2 Schrauben M2,5 x 6
3 Schnittstellenkarte

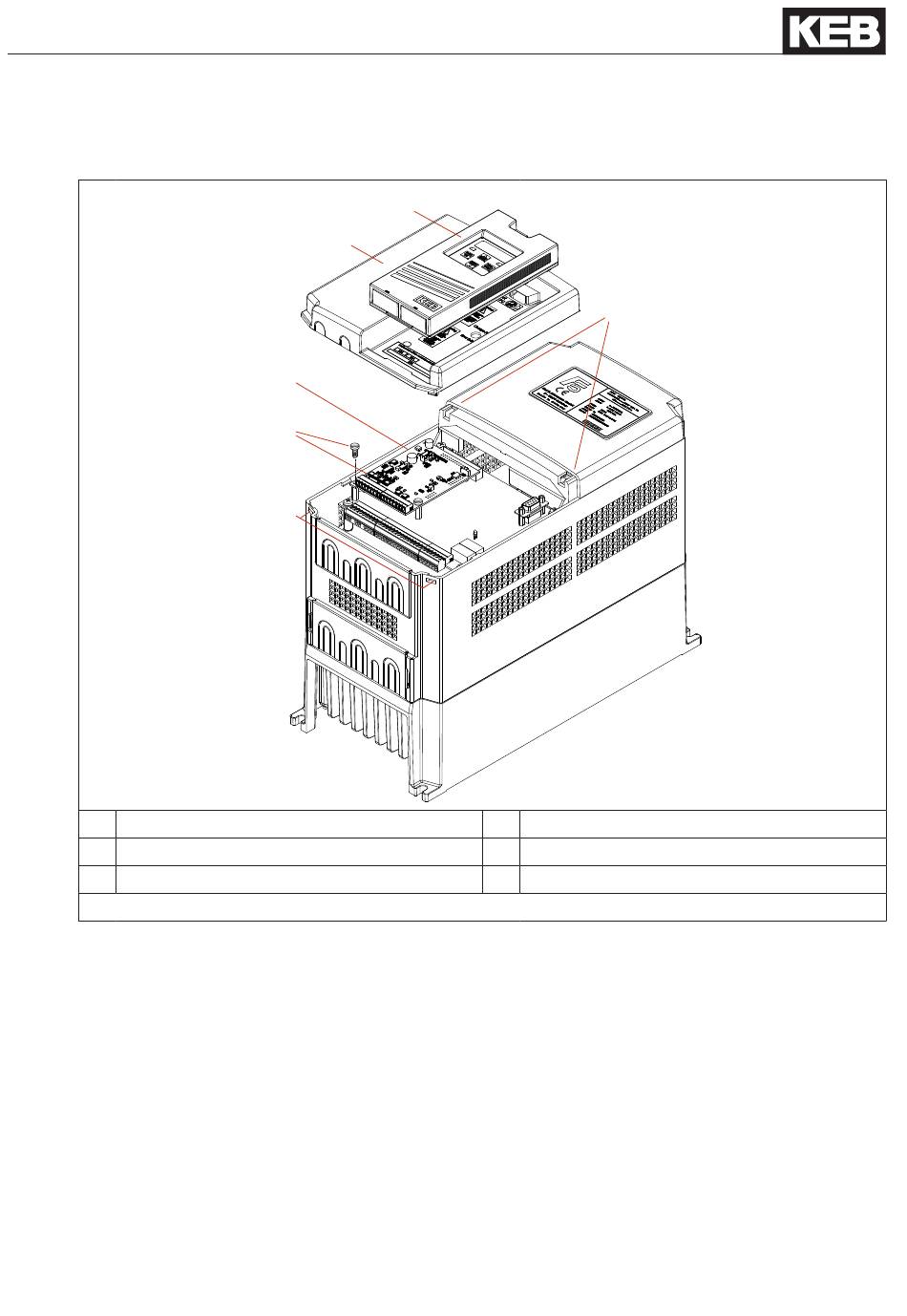

Abbildung 4: Montage der Schnittstellenkarte Gehäuse G und H
Einbau der Schnittstellenkarte
•
Die Steckerleiste der Schnittstellenkarte (3) in die Buchsenleiste der Steuerung stecken
und fest andrücken
•
Die Schnittstellenkarte (3) mit den Schrauben (2) an den Distanzbolzen verschrauben
und mit 0,7 Nm anziehen
•
Deckel (4) in die Aussparungen (6) einhaken und dann runterdrücken, bis die Arretierung
in die Aussparungen (1) einrastet
•
Operator (5) aufstecken
•
Rücksendeformular aus Kapitel 4 ausfüllen und zurücksenden
5
4
3
2
1
Mechanischer Einbau
6
4 Deckel
5 Operator
6 Aussparungen für Deckelbefestigung
D - 13
