Mechanischer Einbau
3.3 Gehäuse größer H
Der mechanische Einbau ist abhängig vom Gehäuse. Das vorliegende Gehäuse ist an der 7.
Stelle der Materialnummer erkennbar:
• xxF5xxP-xxxx => Gehäuse P
• xxF5xxR-xxxx => Gehäuse R
• xxF5xxU-xxxx => Gehäuse U
• xxF5xxW-xxxx => Gehäuse W
6
5
4
3
2
1
1 Schnittstellenkarte
2 2 x Schraube M2,5 x 6
3 Trägerblech
4 Operator
5 Deckelbefestigung

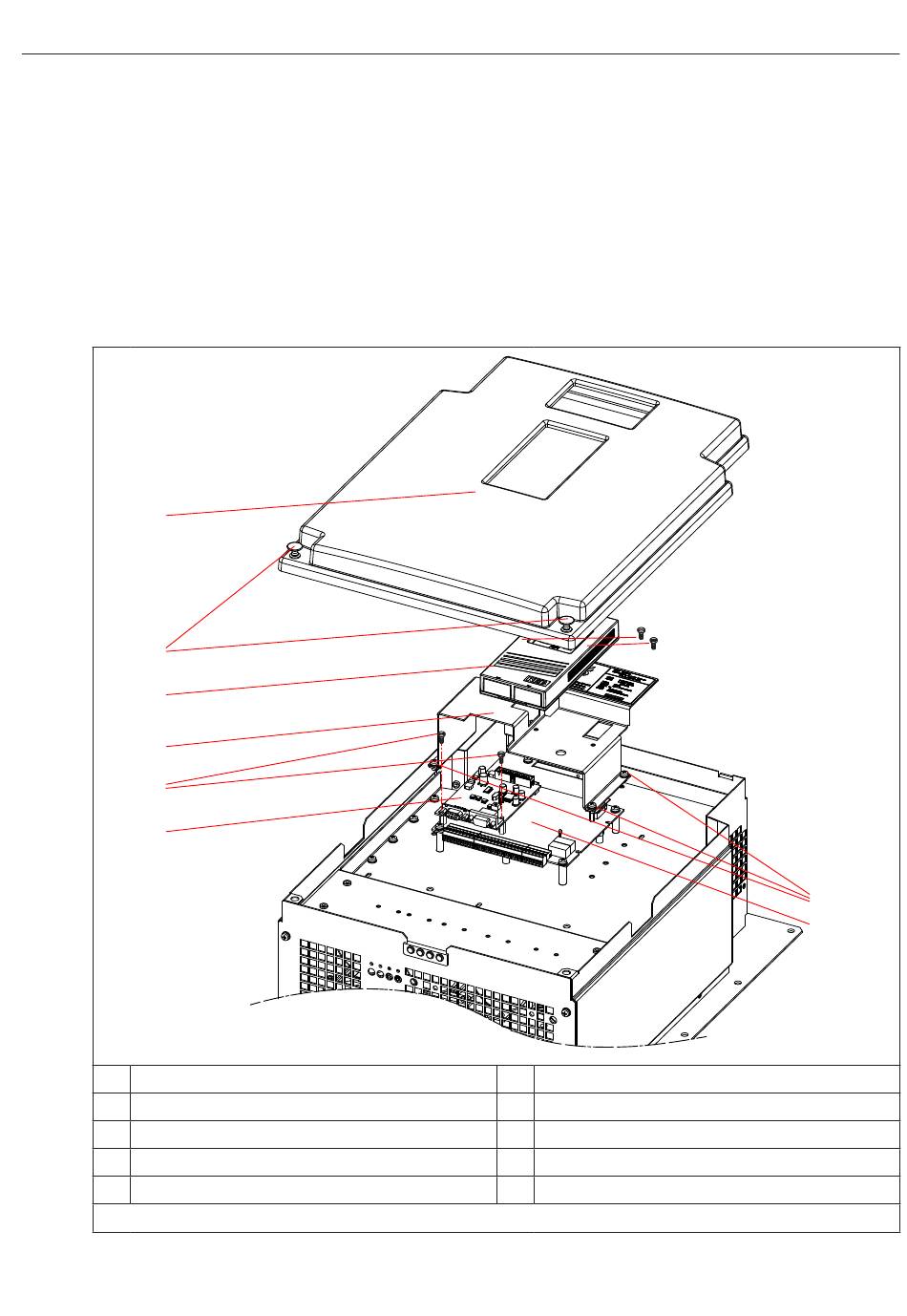

Abbildung 5: Montage der Schnittstellenkarte Gehäuse R
D - 14
9
6 Deckel
7 4 x Schrauben M4
8 Steuerung
9 2 x Schrauben M3
7
8
