Aufbau der Zentrale
Sektionen
Die FlexiSmoke™ RWA-Zentrale ist in drei Größen 20A, 40A und 60A erhältlich. Die Zentralen bestehen aus 20A-
Sektionen. Die WSC 520 enthält eine Sektion, WSC 540 zwei Sektionen und WSC 560 drei Sektionen.
Module
Jede 20A-Sektion enthält das Stromversorgungsmodul WSA 5PS, das übergeordnete Kontrollmodul WSA 5MC sowie 3
freie Einbausteckplätze für den Einbau von Erweiterungsmodulen. Das Kontrollmodul WSA 5MC ist mit oder ohne
Feldbus Interface für KNX oder BACnet IP erhältlich
Die 3 freien Einbausteckplätze können mit Input-/Output-Modul (Eingang-/Ausgang-Modul) WSA 5IO, ±24V Standard
Motormodul WSA 5SM oder mit MotorLink
werden so gewählt, dass die RWA-Zentrale der spezifischen Aufgabe angepasst wird.
in die FlexiSmoke™ (Beispiel mit WSC 540)
Modulen
WSA 5PS Stromversorgungsmodul
– ein Modul in jeder Sektion

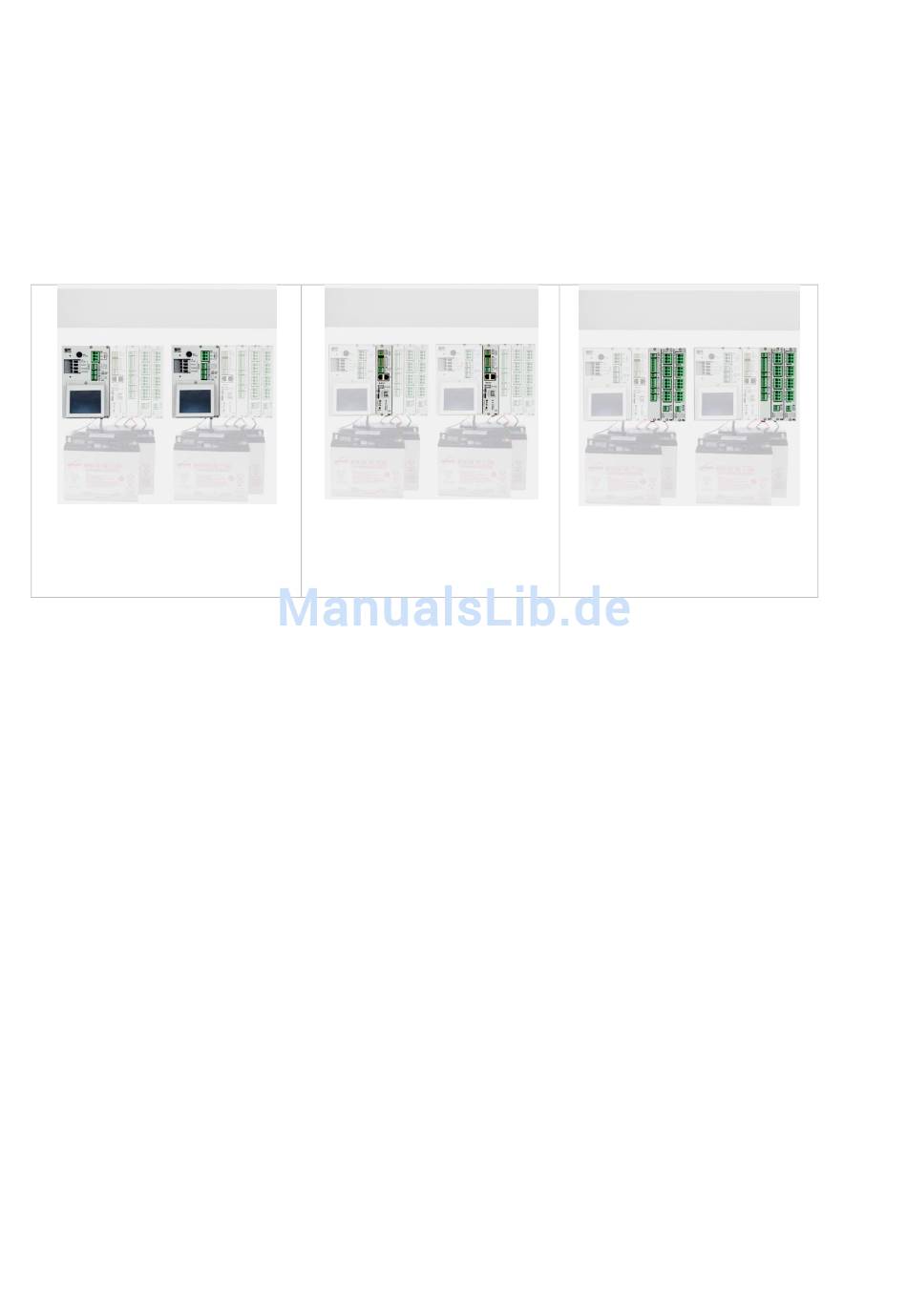

Zusammenstellung von Modulen
Die Erweiterungsmodule werden spezifisch für die jeweilige Aufgabe zusammengestellt.
Beispiele für Modulkonfigurationen:
– 1 Input-/Output-Modul und kein weiteres Modul
– 1 Input-/Output-Modul sowie 1 ±24V Standard Motormodul
– 3 ±24V Standard Motormodule
Die Erweiterungsmodule werden in den 3 Steckplätze 3, 4 und 5 eingebaut.
Bei der Bestellung und Lieferung ist die Reihenfolge der Erweiterungsmodule (als Standard).
Wird ein Input-/Output-Modul verwendet, wird es immer in den ersten Steckplatz eingebaut.
Wenn weitere Module verwendet werden, wird das Input-/Output-Modul vor dem Motormodul eingefügt und MotorLink
Motormodule vor dem ±24V Standardmotormodul.
Auf einer vorhandenen Zentrale können Module in der am besten geeigneten Steckplatz eingebaut werden.
Montage von Modulen nur im spannungslosen Zustand (Akku + Netz).
Die Artikelnummer der RWA-Zentrale gehen der Typ und Platz der Erweiterungsmodulen im den Sektion/den Sektionen
hervor – bitte Kapitel "Zentralvarianten" für weitere Information sehen.
Motorgruppen und Motorlinien
Jede Motorgruppe besteht aus einer oder mehreren Motorlinien. Alle Motorlinien der Motorgruppen werden gleichzeitig
angesteuert.
Jede 20A-Sektion enthält an dem WSA 5PS-Modul eine 20A Motorlinie für den Anschluss von ±24V Standardmotoren.
Wenn mehrere Motorlinien nötig sind, sollen ein oder mehrere Motormodule Typ WSA 5SM gewählt werden. Jedes
Motormodul hat 4 Motorlinien.
Wenn Motoren mit MotorLink
gewählt werden. Jedes Motormodul hat 4 Motorlinien.
Es ist möglich die zwei Motormodule in dieselbe 20A-Sektion einzubauen, sodass ±24V Standard Motoren und Motoren
®
mit MotorLink
an derselben 20A-Sektion angeschlossen werden können.
Eine 20A-Sektion kann maximal 13 ±24V Standard Motorlinien oder 12 MotorLink
1 ±24V Standard Motorlinie. Der Gesamtstromverbrauch der Motoren darf max. 20A betragen.
Verknüpfung von Zentralen
Es können mehrere FlexiSmoke™ RWA-Zentralen über den CAN-Anschluss auf dem WSA 5MC-Modul mit einander
verknüpft werden. (Master-/Slave- oder Master-/Master-System).
Das CAN-Kabel zwischen zwei RWA-Zentralen darf maximal 250m und der Gesamtabstand darf maximal 1000m
betragen.
.
®
Motormodul WSA 5ML ausgestattet werden. Die Modultypen und die Anzahl
WSA 5MC übergeordnetes Kontroll-
Modul – ein Modul in jeder Sektion
®
angeschlossen werden, dann müssen ein oder mehrere Motormodule Typ WSA 5ML
Freie Einbausteckplätze für den Einsatz
von Modulen Typ WSA 5IO, WSA 5SM
und/oder WSA 5ML –
3 freie Einbausteckplätze in jeder
Sektion
®
Motorlinien enthalten und
®
