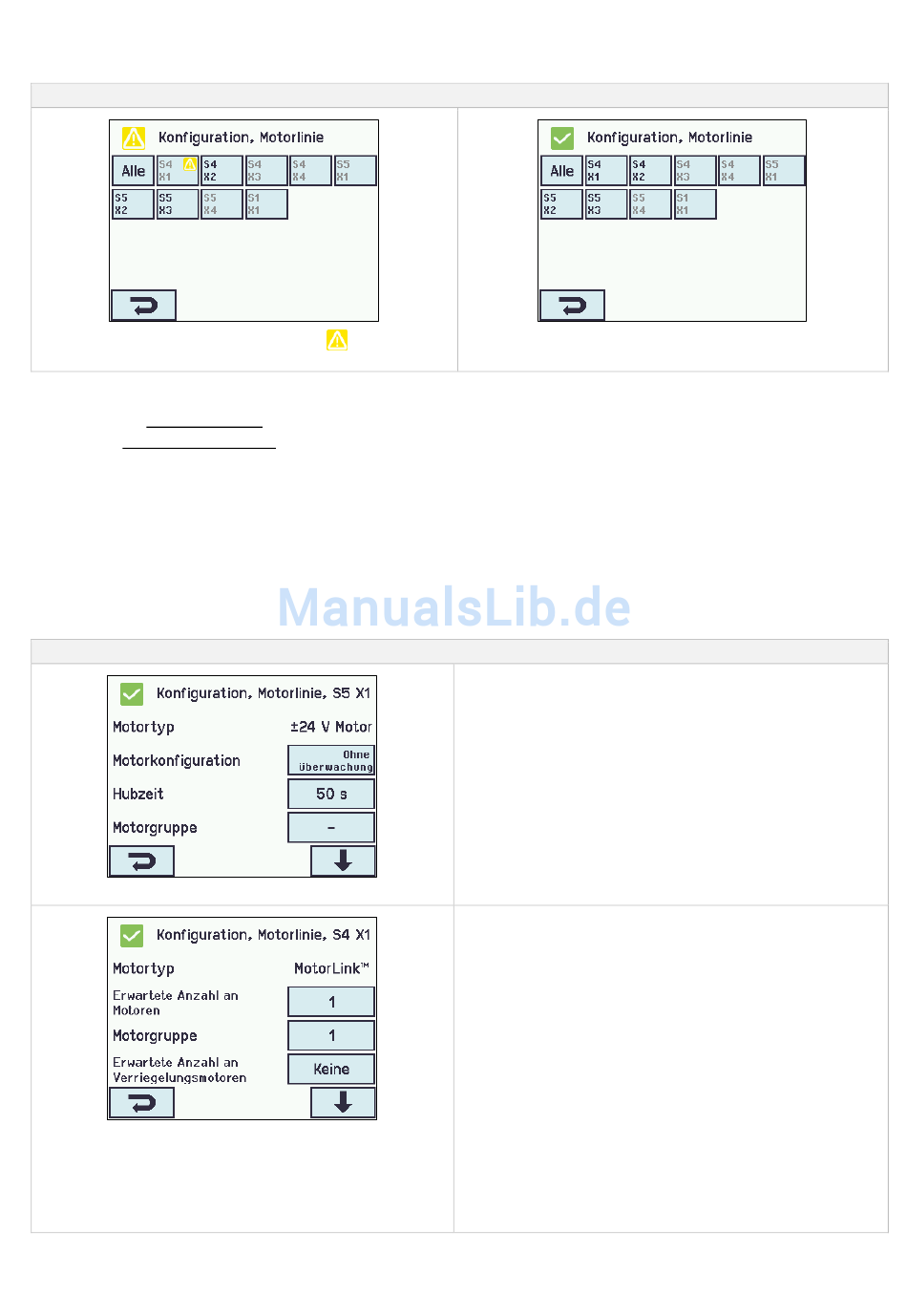

14.2.2 Motorlinie – Konfiguration
Drücken Sie „Motorlinie" und die Übersicht der Motorlinien der RWA-Zentrale wird angezeigt.
Die Motorlinie markiert mit
ist nicht konfiguriert.
Alle Motor-Ausgänge am Motormodul sowie der Einzelmotorausgang S1.X1 am WSA 5PS-Modul müssen konfiguriert werden:
- Motorlinien mit angeschlossenen Motoren sind in „Motorgruppe" zu konfigurieren
-
- Motorlinien ohne angeschlossenen Motoren sind auf „keine" einzustellen
Da die ±24V Motoren und die Motoren mit MotorLink
nachfolgend mit den Einstellungen aufgeführt, die für jeden Motortyp konfiguriert werden müssen.
Beachten Sie, dass beide Motortypen gleichzeitig an der RWA-Zentrale angeschlossen werden können. ±24V Motoren können an
den Modulen WSA 5PS und WSA 5SM angeschlossen und Motoren mit MotorLink
werden.
Für ±24V Motoren ist der volle Hub als eine Hubzeit von 60Sek definiert. Um zu sichern, dass der Fenster 100% zu oder offen ist,
wird der eine doppelt Hubzeit fahren (120Sek) fahren. Dies kann ein Einfluss auf der Konfiguration der Folgesteuerung haben.
±24V Motoren Konfiguration
MotorLink
Übersicht zur Konfiguration von Motorlinien
Motorlinien Konfiguration
®
Motoren Konfiguration
®
nicht exakt gleich konfiguriert werden müssen, sind beide Motortypen
±24V Motoren können konfiguriert werden in:
1. Motortyp : informiert über den Typ des Motors: ±24V Motor
(nicht konfigurieren)
2. Motorkonfiguration
3. Hubzeit
4. Motorgruppe
5. Man. Betrieb – Auto: Abschaltzeit
6. Während des Alarms erneute Öffnung
7. Folgesteuerungstyp
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe daher Anhang für detaillierte Erklärung.
®
MotorLink
1. Motortyp: informiert über den Typ des Motors: MotorLink
(nicht konfigurieren)
2. Erwartete Anzahl an Motoren
3. Motorgruppe
4. Erwartete Anzahl an Verriegelungsmotoren
4.1 Anzahl gefundener Verriegelungsmotoren
(Anhang sehen)
5. Manuelle Geschwindigkeit
6. Auto.-Geschwindigkeit
7. Man. Betrieb – Auto. Abschaltzeit
8. Während des Alarms erneute Öffnung
9. Max. unerwarteter Überstrome
10. Max unerwarteter Überstrome (Motor)
11. Folgesteuerungstyp
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe daher Anhang für detaillierte Erklärung.
Alle Motorlinien sind konfiguriert.
®
können am Modul WSA 5ML angeschlossen
-Motoren können konfiguriert werden in:
®
35
