14.15 Feldbus
"Module"
Das WSA 5MC-Modul ist in verschiedenen Versionen mit der Möglichkeit von Anschluss eines Feldbusses erhältlich.
Über den Feldbus kann der Status abgefragt, sowie die Lüftungsfunktion betätigt werden.
Hinweis: Die RWA-Funktion hat immer Vorrang vor Befehlen von Feldbusses und es wird empfohlen, dass der Feldbus nur für
Komfort Aufgaben zu verwenden.
Übersicht der WSA 5MC-Versionen
Version
WSA 5MC NCO
WSA 5MC KNX
14.15.1
KNX-Bus
Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein KNX-Objekt, welches Status-und Kommando-Möglichkeiten
bietet.
Status-Möglichkeit
Es kann z.B. die aktuelle Position, den Fehler-und Betriebsstatus und maximal zulässige Öffnungsweite ausgelesen werden.
Befehl-Möglichkeit
Es können z.B. Fahrbefehle mit unterschiedlichen Prioritäten und Geschwindigkeit für MotorLink
Siehe „KNX Applikation Programm Beschreibung" auf die Homepages (www.windowmaster.com) für weitere Informationen zu den
KNX Kommunikationsobjekten.
Feldbus-Verbindung - "Conn 1-13 "
Es sind 13 konfigurierbare binäre Kommunikationsobjekte für KNX verfügbar. Diese können entweder verwendet werden, um
Lüftungs-Befehle an einen oder mehrere Motorgruppen zu senden oder von Rauchabschnitten oder Motorgruppen einen
gewählten Status abzufragen.

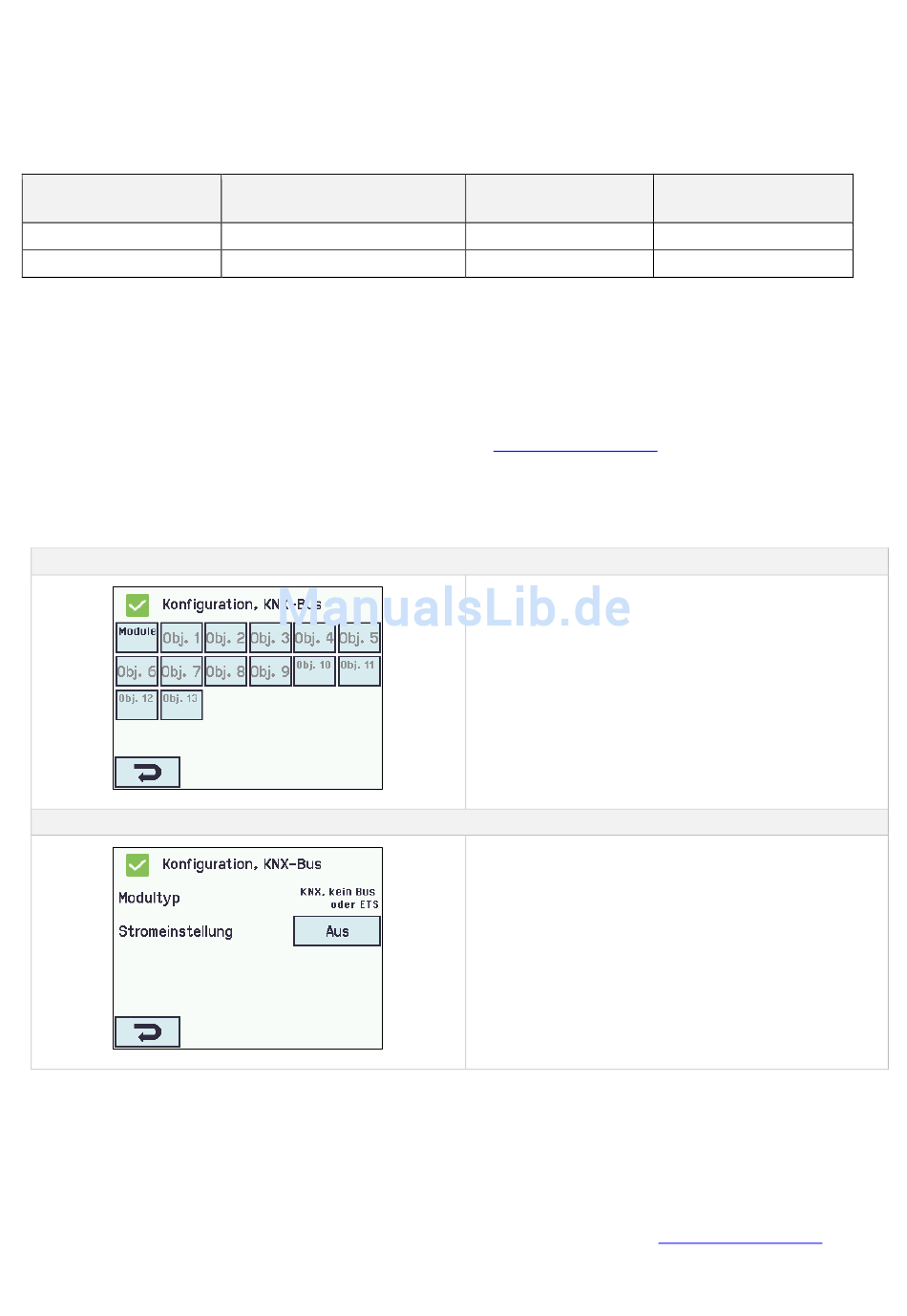

KNX-Bus – Übersicht
Konfiguration des 'KNX-Bus'
14.15.2
BACnet
Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein BACnet-Objekt, welches Status-und Kommando-Möglichkeiten
bietet.
Status-Möglichkeit
Es kann z.B. die aktuelle Position, den Fehler-und Betriebsstatus und maximal zulässige Öffnungsweite ausgelesen werden.
Befehl-Möglichkeit
Es können z.B. Fahrbefehle mit unterschiedlichen Prioritäten und Geschwindigkeit für MotorLink
Siehe „WSC 5xx Protocol Implementation Conformance Statement (PICS)" auf die Homepages (www.windowmaster.com) für
weitere Informationen zu den BACnet Kommunikationsobjekten.
Typ des Buchstaben der
Artikelnummer
0
K
KNX-Bus - Konfiguration
KNX-Bus muss konfiguriert werden in:
BACnet IP
unterstützen
Nein
Ja
KNX-Bus - Übersicht
1. Modultyp
2. Stromeinstellung
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe Anhang für detaillierte Erklärung.
Feldbus, Typ, Media
Keine
KNX TP1
®
Motoren werden.
®
Motoren werden.
