Konfiguration eines lokalen Eingang
Verwendung von Wind/Regen Sensor WLA 33x mit Rauchabschnitte (RZ):
14.7
Lokale Ausgänge
Die RWA-Zentrale hat auf dem WSA 5PS-Modul immer einen Ausgang für ein Fehlersignal (nicht konfigurierbarer Ausgang).
Wenn weitere Ausgänge erforderlich sind, setzen Sie das Input/Output-Modul WSA 5IO mit 4 lokalen Ausgängen ein.
Die max. Anzahl an Ausgängen in einer 20A-Sektion ist 13: 3 Input/Output-Module mit jeweils 4 Ausgängen sowie der Ausgang
des Stromversorgungsmoduls WSA 5PS.
14.7.1 Nummerierung der lokalen Ausgänge
Alle lokalen Ausgänge des Input/Output-Moduls sind nummeriert.
Die Bezeichnung der Ausgänge hängt vom Standort des Moduls ab – siehe folgendes Beispiel.
Da der Ausgang (Fehlersignal) des WSA 5PS-Moduls nicht konfiguriert werden kann, ist er nicht nummeriert.

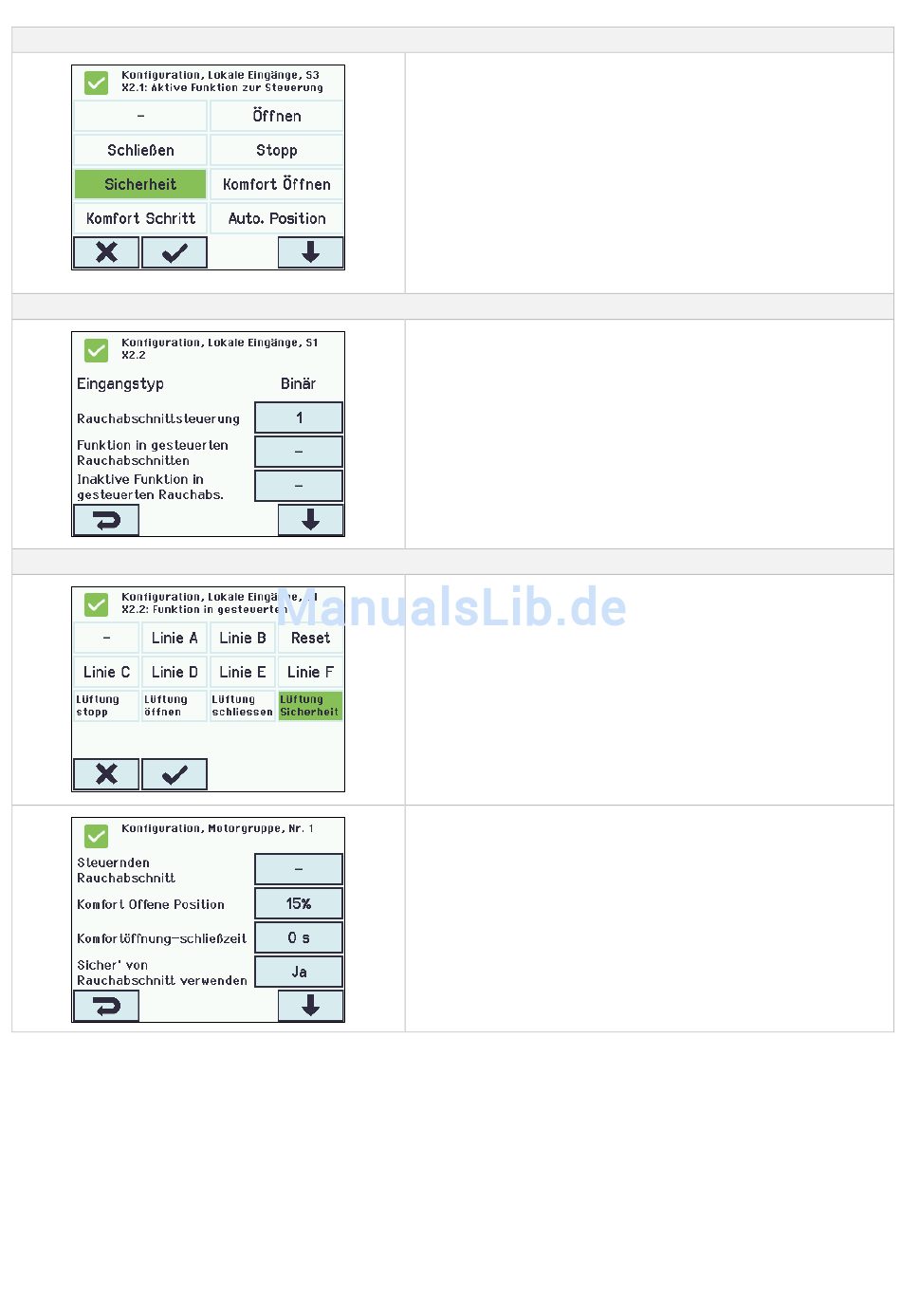

Eingang muss konfiguriert werden in I
1. Eingang konfigurieren mit „Sicherheit" als Funktion im
„Motorgruppensteuerung".
2. Die Motorgruppen konfigurieren wenn was anderes gewünscht ist
als geschlossen (0%)
Der verwendete Eingang z.B. S1X2.2 wird konfiguriert als
„Rauchabschnittsteuerung" mit der Funktion "Lüftung Sicherheit".
Wenn bei der Konfiguration von den Eingang "Rauchabschnitt" und
"Lüftungssicherheit" gewählt wird muss in der Konfiguration von jeden
Motorgruppe (MG) "Ja" gesagt werden zu den Wahl "Sicher' von
Rauchabschnitt verwenden".
Standardeinstellung ist „JA"
Wenn in der Konfiguration von dem Rauchabschnitt (RA) ein Slave-
RA gewählt wird, wird die Sicherheit Informationen automatisch zum
Slave RA übergetragen.
Eingang muss konfiguriert werden in I
Eingang konfigurieren mit „Lüftung Sicherheit" als „Funktion in
gesteuerten Rauchabschnitten".
1. Eingang konfigurieren mit „Lüftung Sicherheit" als „Funktion in
gesteuerten Rauchabschnitten".
2. Die Motorgruppen konfigurieren zu "Sicher von Rauchabschnitt
verwenden" = Ja.
Allenfalls Motorgruppen von Slaven auch mit "Sicher von
Rauchabschnitt verwenden" = Ja konfigurieren.
:
:
