WSA 5ML MotorLink
WSA 5ML Motormodul ist ausgestattet mit:
®
- 4 MotorLink
Motorlinien
- 1x2 frei konfigurierbare Eingänge für den
Anschluss von
z.B. Lüftungstaster oder Wind/
Regensensor
®
ML-comm = MotorLink
X1
Motorlinie X1, X2, X3 und X4
Der WSA 5ML-Modul hat 4 Motorlinien für den Anschluss von Motoren mit MotorLink
X2
Auf jeder Motorlinie können bis zu 4 Motoren mit einem Gesamtstromverbrauch von max.10A angeschlossen werden,
X3
jedoch
dass der
X4
Außer den Motoren können auch
werden. Die Leistungsaufnahmen der Verriegelungsmotoren sind nicht in den 20A enthalten, da Motoren und
Verriegelungsmotoren nacheinander fahren!
Alle Motoren derselben Motorlinie werden gleichzeitig bedient/laufen gleichzeitig.
Bzgl. der Kabellänge, siehe Kapitel 8 „Leitungen".
Leitungsdurchmesser: Litze max. 6mm², massiv max.10mm². Flexible Adern sind nur in Kombination mit Duo-
Aderendhülse (lang) geeignet. Max 1 Adern / Hülse pro Klemme.

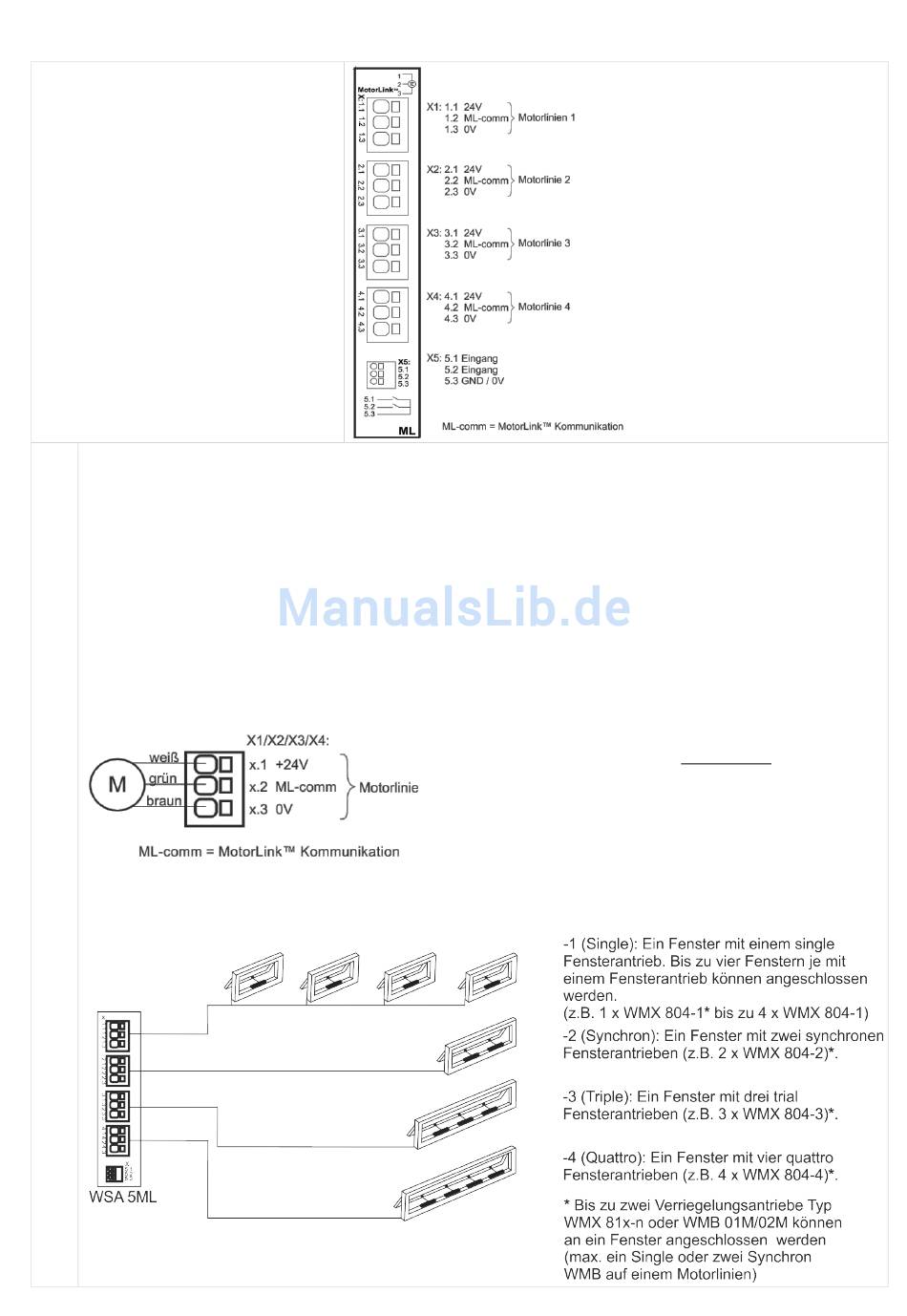

Die Motoren werden gemäß folgender Zeichnung angeschlossen
Zulässige Kombinationen von Antrieben auf einer Motorlinie:
®
Motormodul
Kommunikation
Gesamtstromverbrauch
der vier Motorlinien
Verriegelungsmotoren Typ WMB 811/812 oder WMB 01M/02M angeschlossen
®
darf max. 20A betragen.
:
Beispiele mit Motoren pro Motorlinie:
a) 4 St. WMX 826-1
b) 2 St. WMX 826-2
c) 2 St. WMU 885-2
