X3

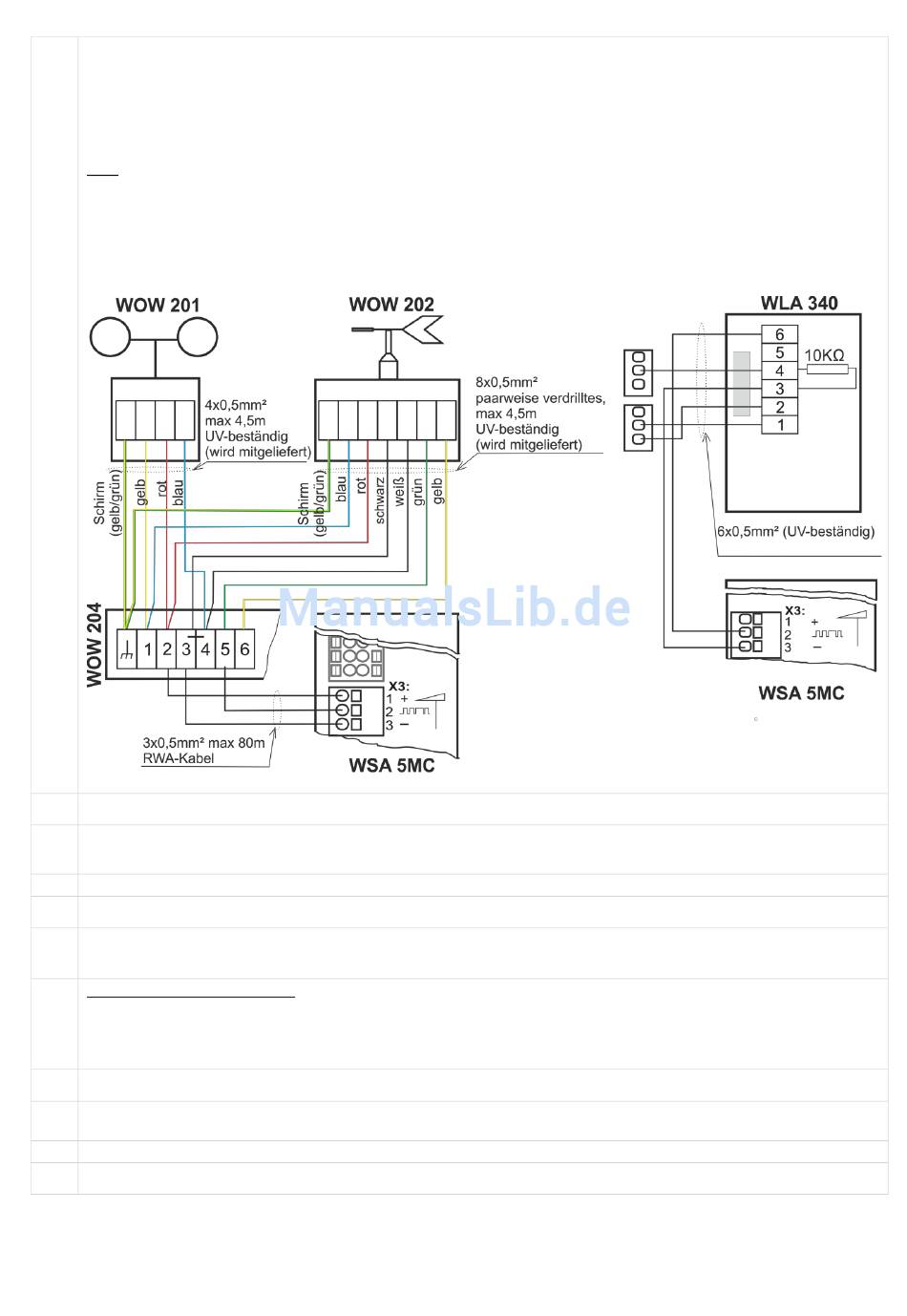

Für den Anschluss von intelligenten Wetterstationen (Windrichtungsabhängiger Rauchabzug).
Der Typ der Wetterstation wird auf den Touchbildschirm konfiguriert und kann aus folgende bestehen:
WOW 201 (Windgeschwindigkeit), WOW 202 (Windrichtung), WOW 204 (Anschlussdose), WOW 203 (Beschlag für
Anschlussdose) oder WLA 340 (Windgeschwindigket und Regensensor).
Die Wetterstation kann auch mit einem Mast und Halterungen ergänzt werden (nicht von WindowMaster Lieferbar).
Data
3.1 Min 18V max 29V (abhängig von der Betriebsart: Netz / Akkus). I
3.2 Kommunikation
3.3 GND / 0V
Da die Wetterstation durch Kommunikation sowie Time-out (Zeit ohne Wind) überwacht wird, werden eventuelle
Leitungsfehler registriert.
J1
Ethernet-Verbindung zur Fernkonfiguration und BACnet IP Kommunikation
Alles neustarten. Durch Aktivierung von SW1 wird das WSC 5MC-Modul in dieser Sektion neu gestartet (Einstellung
SW1
geht nicht verloren).
J2
USB Host. Kann verwendet werden, um Konfigurationen auf einem USB-Stick zu speichern.*
J3
USB Device (vorbereitet für spätere Erweiterungen)
Micro SD-Kartenschacht.
SD
Zentrale zu speichern.
Ziege Status der RWA-Zentrale
Rot = Alarm
LED
Gelb = Störung
Grün flackern = alles OK (CPU arbeitet), Grün dauer = CPU-Kommunikation gestoppt (evt. Reset oder WindowMaster
kontaktieren
KNX
Anschluss von KNX-Kommunikationsbus
KNX-Taste für den Wechsel zwischen normalem KNX-Betrieb und Adressiermodus (nur auf dem WSA 5MC KNX-
PA
Module)
SW2 Schalter ohne Funktion (vorbereitet für spätere Erweiterungen)
*
J1, SW1, J2, J3, SD, KNX: Wenn die Notstromakkus verwendet werden, werden diese Funktionen abgeschaltet.
*
*
Kann verwendet werden, um die Protokolldatei und eine Kopie der Konfiguration der
Die Karte sollte NICHT entfernt werden.
*
= 8mA
max
*
*
25
