X1
Für Anschluss der RWA-Hauptbedienstelle WSK 50x.
Daten
RWA-Bedienstellenbus 1
1.1 24V
1.2 LIN1 (Kommunikation)
1.3 LIN1 GND / 0V
I
= 64mA wenn 30 Hauptbedienstellen und 100 Rauchmeldern.
max

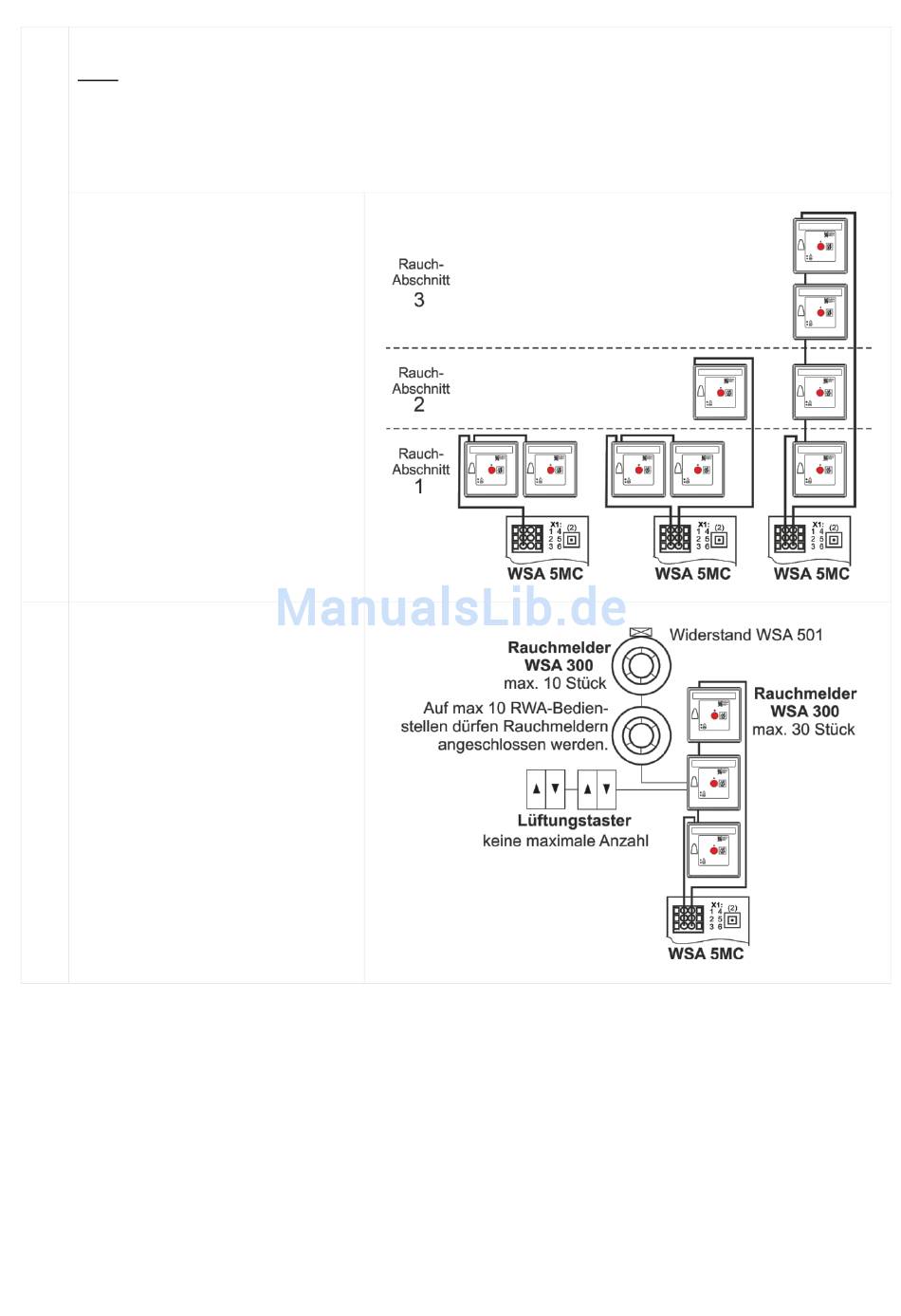

Die RWA-Bedienstellen müssen
überwacht werden. Der Anschluss von
RWA-Bedienstellen ist deswegen von
der Anzahl der Rauchabschnitte
abhängig.
Die RWA-Bedienstellen können immer
im Ring angeschlossen werden, aber
muss als Minimum:
- bei einen Rauchabschnitt - am RWA-
Bedienstellenbus 1 angeschlossen
werden
- bei zwei Rauchabschnitten - am RWA-
Bedienstellenbus 1 und RWA-Bedien-
stellenbus 2 angeschlossen werden
- bei drei oder mehrere Rauch-
abschnitten - im Kreis verbunden
werden
Rauchmelder und Lüftertaster werden an
RWA-Hauptbedienstelle WSK 501/502
angeschlossen.
Pro 20A-Sektion können max. 30 RWA-
Bedienstellen Typ WSK 501/502
angeschlossen werden.
Auf max. 10 dieser 30 RWA-
Bedienstellen können ein Rauchmelder
Typ WSA 300 angeschlossen werden –
max. 10 Rauchmelder pro RWA-
Bedienstelle.
Es können also insgesamt 100
Rauchmeldern pro 20A-Sektion
angeschlossen werden.
RWA-Bedienstellenbus 2
1.4 24V
1.5 LIN2 (Kommunikation)
1.6 LIN2 GND / 0V
21
