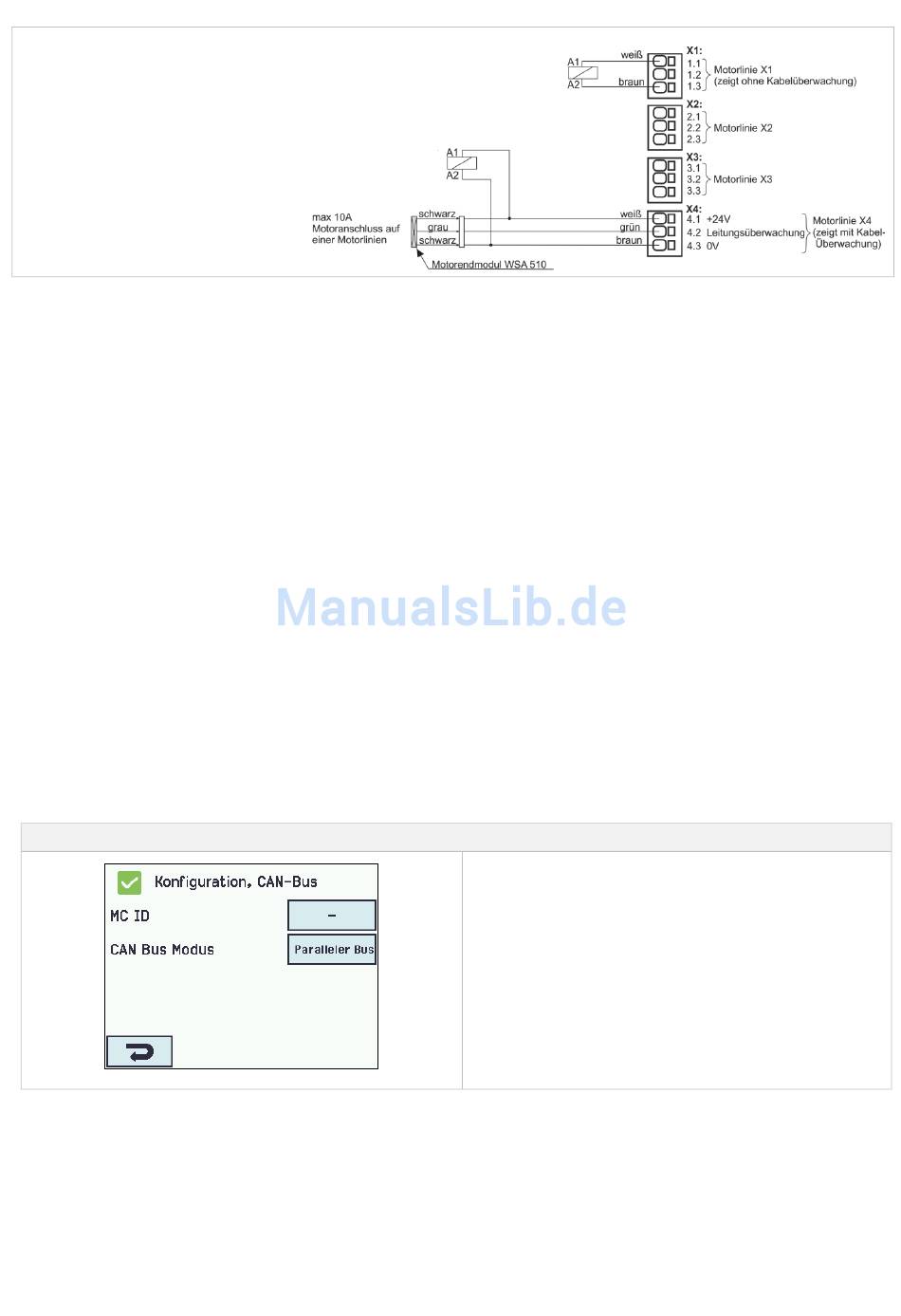

Anschluss des Relais
14.13 CAN-Bus
Weitere FlexiSmoke™ RWA-Zentralen können via CAN-Bus verbunden werden.
Auf einem Touchbildschirm ist es möglich, alle Abschnitte derselben Sektion sowie alle Sektionen der anderen RWA-Zentralen via
CAN-Bus zu bedienen.
FlexiSmoke™ verwendet eine spezielle Kommunikations-Format, so dass die CAN-Bus von einem FlexiSmoke™ darf nicht auf
andere Systeme mit CAN angeschlossen werden.
WICHTIG
Damit der CAN-Bus richtig funktioniert, ist es wichtig dass die einzelnen WSA 5MC-Module eine eigene ID zugewiesen bekommen.
Bei einem Zusammenschluss von mehreren FlexiSmoke™ RWA-Zentralen, wird diese Konfiguration während der Inbetriebnahme
oder beim Austausch eines der WSA 5MC-Module notwendig!
Die Konfiguration wird in dem Menu-Punkt: „Konfiguration → CAN-Bus" durchgeführt.
Der CAN-Bus wird für Master / Slave-Verbindung von Rauchabschnitten in mehrere Abschnitte verwendet.
Im sicher zu gehen, das ein Fehler in einem Rauchabschnitt keinen Einfluss auf einen der anderen Rauchabschnitte z.B. in einer
anderen FlexiSmoke™ Sektion hat wird eine Redundanz erforderlich. Um eine Redundanz zu erreichen, müssen CAN Bus 1 und
CAN Bus 2 zwischen den FlexiSmoke™ Sektionen verbunden werden.
Werksseitig sind die Sektionen bei den FlexiSmoke™ Zentralen WSC 540 und WSC 560 mit einem Flachband-CAN-Bus-Kabel
bereits verbunden. Sollte keine Redundanz gewünscht sein, muss der "Bus Mode" auf "Independent buses" gesetzt werden
Die Konfiguration wird in dem Menu-Punkt: „Konfiguration → CAN Bus → CAN Bus Modus" durchgeführt.
Die werksseitig eingestellte CAN-Bus-Geschwindigkeit von 10 kbps sollte nicht verändert werden!
Die Anhang-Datei enthält alle konfigurierbaren Einstellungen, inkl. Erläuterungen.
Im Hauptmenu des Touchbildschirms, unter dem Menu-Punkt "Verwaltung eines anderen WSA 5MC-Moduls", können alle mit dem
CAN Bus verbundenen FlexiSmoke™ Sektionen bedient werden. (Siehe hierzu Kapitel 18)
Die Verbindung mehrerer FlexiSmoke™ Sektionen via CAN Bus, muss nicht zwingend der Master/Slave Steuerung dienen.
Oft kann die Verbindung für die Inbetriebnahme und/oder Wartung zu Vorteil sein. Wird der CAN Bus nur für die Inbetriebnahme
und/oder Wartung benötigt, reicht eine einzelne CAN Bus Verbindung aus.
Konfiguration von CAN Bus
Master/Slave Verbindung von Rauchabschnitten
In einem Master-Rauchabschnitt können bis zu 4 weitere Slave-Rauchabschnitte konfiguriert werden.
Die Master / Slave-Verbindungen können hierarchisch aufgebaut werden.
Ein untergeordneter Rauchabschnitt (Slave-Rauchabschnitt) kann nur einem Master-Rauchabschnitt zugeordnet werden!
CAN-Bus muss konfiguriert werden in:
1. 5MC-ID
2. CAN-Bus-Modus
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe Anhang für detaillierte Erklärung.
