10
Beschreibung der Module
10.1

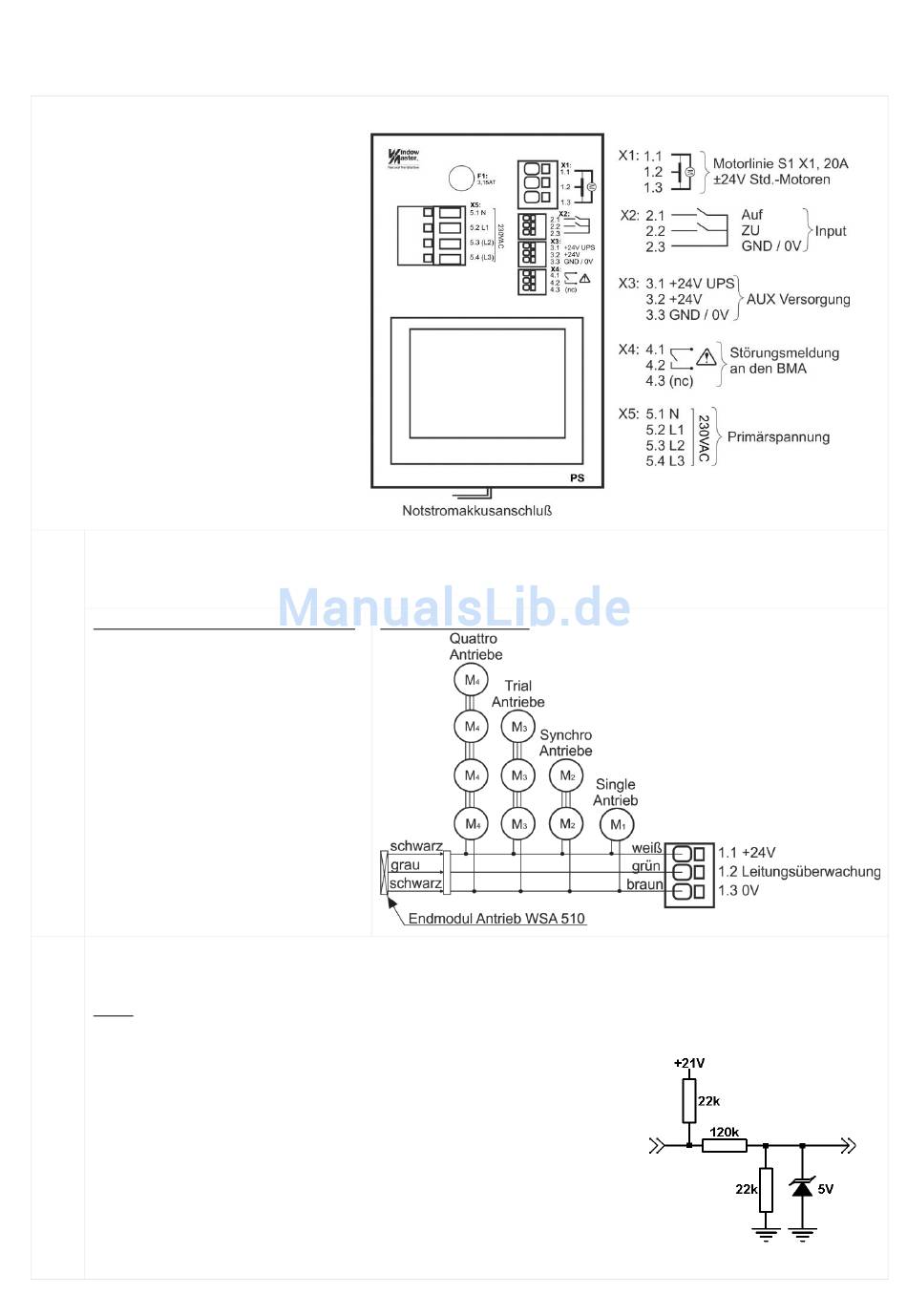

WSA 5PS Stromversorgungsmodul 20A
WSA 5PS Stromversorgungsmodul
Enthält folgendes:
- 1 Motorlinie (S1 X1) für ±24V
Standardmotoren
- 2 freien konfigurierbaren Eingänge für die
Anwendung von z.B. Regen-/Windsensor
WLA 330 oder Lüftungstaster
- 1 Ausgang für Hilfsspannung für Sensoren
- 1 Ausgang für Weiterleitung einer Störungs-
Meldung
- Anschluss der Primärspannung
- Touchbildschirm für die Konfiguration,
Inbetriebnahme und Wartung
X1
Für den Anschluss ±24V Standardmotoren (bis zu 20A) und Verriegelungsmotoren Typ WMB 801/802/811/812.
Alle Motoren der Motorlinie ‚S1 X1' werden gleichzeitig bedient/laufen gleichzeitig.
Anschluss: Leitungsdurchmesser Litze max. 6 mm² / massiv max. 10 mm².
Kabellänge: siehe Kapitel „Kabeldimensionierung".
Beispiele mit max. 20A Stromverbrauch
a) 20 Stück. WMX 824-1
b) 10 Set von 2 Stück. WMX 824-2
c) 4 Stück. WMU 885-1
d) 2 Set von 2 Stück. WMU 885-2
X2
Für den Anschluss von z. B. Wind-/Regensensor Typ WLA 330 oder WLA 340, Regensensor WLA 331, Taster,
BMA usw.
Für den Anschluss von windrichtungsabhängiger RWA– siehe Kapitel 10.2 Abschnitt X3.
Daten
2.1 Eingang
2.2 Eingang
2.3 GND / 0V
Mit den ab Werk eingestellten Werten ist Eingang:
„Aktiv" wenn den Kontaktwiderstand kleiner als 4kΩ ist.
„Inaktiv" wenn den Kontaktwiderstand größer als 8kΩ ist.
Bei Werten zwischen 4 und 8kΩ hängt das Ergebnis von der
Versorgungsspannung ab.
Der Eingang hat pull up ca. 1mA. (Minimum 0,7mA, Maximum 1,4mA).
Der Eingangsgrenzwert ist ab Werk auf 1200 eingestellt entsprechend 6,2V,
was ungefähr 6kΩ entspricht.
Der Grenzwert kann in dem Bereich 00..4095Bit, ca. 5,2mV/Bit eingestellt werden.
Motoranschluss S1 X3
Eingangsverschaltung
(vereinfacht)
18
