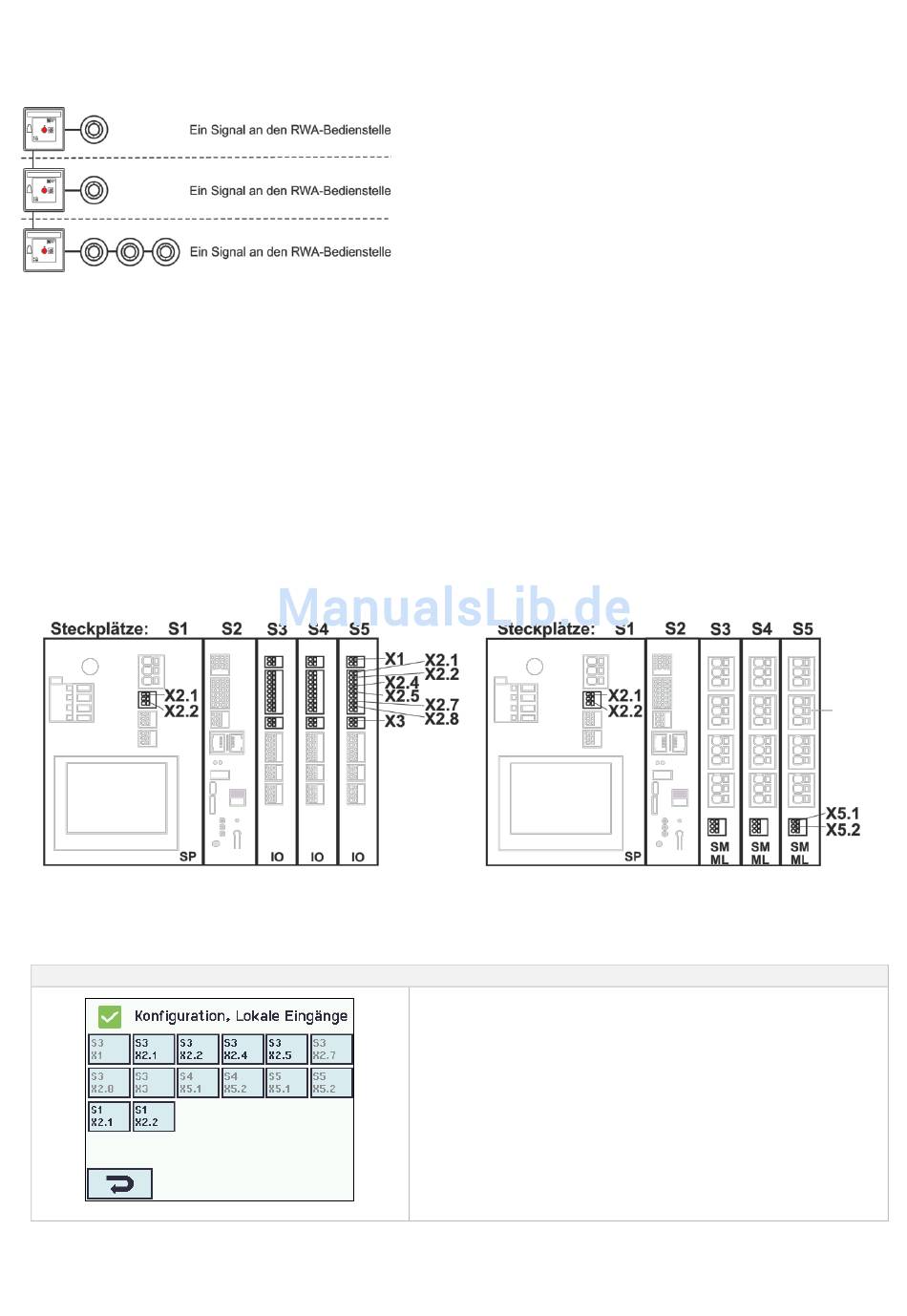

Zwei Melderabhängigkeit (Anzahl Rauchmelder, die Alarm auslösen)
:
Wenn gewählt wird, dass der Alarm nur ausgelöst wird, wenn weitere Rauchmelder auslösen, sind die Rauchmelder an ihrem
jeweils eigenen RWA-Bedienstellen anzuschließen – siehe Zeichnung:
14.6
Lokale Eingänge
Die RWA-Zentrale hat stets zwei Eingänge am WSA 5PS-Modul (Eingabenummer S1 X2.1 und S1 X2.2).
Wenn weitere Eingänge erforderlich sind, setzen Sie das Input/Output-Modul WSA 5IO ein. Dieses Modul hat 8 lokale Eingänge.
In einem 20A-Abschnitt können maximal 26 Eingänge sein: Jeweils 3 Input/Output-Module mit 8 Eingängen sowie die beiden
Eingänge am Stromversorgungsmodul WSA 5PS.
Der Touchbildschirm bietet eine Übersicht über die lokalen Eingänge. Bitte beachten Sie, dass die Übersicht aus zwei Seiten
besteht, wenn 3 Input/Output-Module eingesetzt sind.
14.6.1 Nummerierung lokaler Eingänge
Alle lokalen Eingänge sind nummeriert
Die Anzahl der Eingänge hängt vom Standort des Moduls ab – siehe folgendes Beispiel.
Reihenfolge der Module
Das Input/Output-Modul ist als Standard in Steckplatz 3 eingesetzt.
Wenn weitere Module (Input/Output- oder Motormodule) hinzugefügt werden, werden die Input/Output-Module vor den
®
Motormodulen eingesetzt und MotorLink
-Motormodule vor den Standard ±24V-Motormodulen.
Beispiele: Nummerierung der lokalen Eingänge
a) RWA-Zentrale mit drei Input/Output-Modulen
b) RWA-Zentrale mit drei Motormodulen
14.6.2 Lokale Eingänge – Konfiguration
Wenn
Komponenten an einen oder mehreren lokalen Eingängen angeschlossen sind, müssen diese konfiguriert werden.
Welche Punkte wie konfiguriert werden müssen, ist abhängig von dem Typ des Eingangs - siehe unten.
Lokale Eingänge - Konfiguration
Lokale Eingänge – Beispiel eine Übersicht
Lokale Eingänge - Übersicht
39
