Topologie
Die RWA-Hauptbedienstellen werden überwacht und der Anschluss der RWA-Hauptbedienstellen an der RWA-Zentrale hängt von
der Zahl der Rauchabschnitte ab:
1. bei 1 Rauchabschnitt werden die RWA-Hauptbedienstellen in Reihe und direkt am WSA 5MC-Modul angeschlossen
2. bei 2 Rauchabschnitten werden die RWA-Hauptbedienstellen in ihrer jeweiligen Reihe und direkt am WSA 5MC-Modul
angeschlossen
3. bei 3 oder mehr Rauchabschnitten werden die RWA-Hauptbedienstellen in einem Ring gekoppelt
Siehe Abschnitt „10.2 WSA 5MC übergeordnetes Kontrollmodul", Punkt „X1" zu weiteren Informationen zum Anschluss von RWA-
Hauptbedienstellen.
Bitte beachten: Die RWA-Hauptbedienstelle muss in einem Ring eingerichtet und die Einstellung auf „Ja" stehen muss, damit die
Fehleranzeige im 'Alle' (Gruppenfeld) in der Übersicht der RWA-Hauptbedienstellen erscheint.

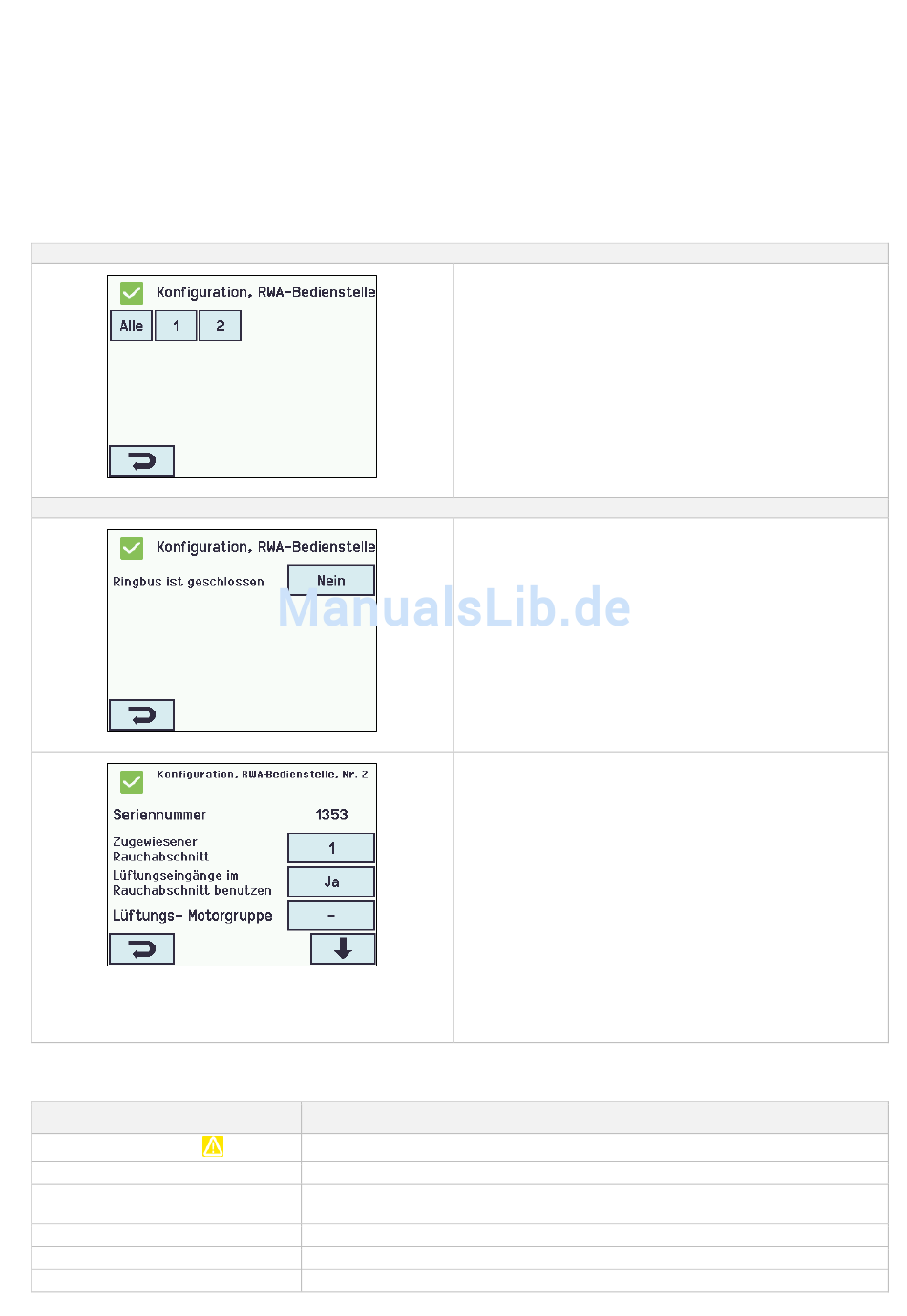

RWA-Bedienstelle - Übersicht
Konfiguration auf RWA-Bedienstelle
Konfiguration auf RWA-Bedienstelle
(hier Nr. 2)
14.4.2 Farbcode – RWA-Hauptbedienstelle
Die Übersichtsfelder auf dem Touchbildschirm haben die Farbcodes für die RWA-Hauptbedienstellen:
Farbe
Gelbes Dreieckssymbol
Schwarzer Text
Blaue Sprechblase
Hellgraue Nummer
Blaues
?
Rot
RWA-Hauptbedienstellen Konfiguration
RWA-Bedienstelle - Übersicht
RWA-Bedienstellen sind zu konfigurieren in:
ALLE
1. Ringbus ist geschlossen
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe daher Anhang für detaillierte Erklärung.
Die nummerierten RWA-Bedienstellen
1. Seriennummer: es wird die Seriennummer der RWA-
2. Zugewiesener Rauchabschnitt
3. Lüftungseingänge im Rauchabschnitt benutzen
4. Lüftungs Motorgruppe
5. Bedienstell+Rauchmelder ist ein Rauchabschnitt
6. RWA-Bedienstelle piept 1 Min. zur Lokalisierung
7. Diese RWA-Bedienstelle löschen
Der Anhang enthält alle Punkte, die konfiguriert werden
können – siehe daher Anhang für detaillierte Erklärung.
Bedeutung
Sensorfehler
Die RWA-Hauptbedienstelle ist einem Rauchabschnitt zugeordnet
Die Reset-Taste der RWA-Hauptbedienstelle ist gedrückt (bei Erkennung einer RWA-
Hauptbedienstelle verwendet)
Die RWA-Hauptbedienstelle ist keinem Rauchabschnitt zugeordnet
Konfiguration fehlt oder es ist ein Fehler in der Konfiguration
Die Alarm-Taste der RWA-Hauptbedienstelle ist gedrückt (Alarmsignal)
Hauptbedienstelle angezeigt (kann nicht konfiguriert
werden)
6.1 Dem Rauchabschnitt zugewiesene Rauchmelder'
(dieser Menupunkt wird nur angezeigt, wenn 'Anderen
Rauchabschnitt' gewählt ist)
37
