Für die Synchronisierung wird ein Impuls am Pin 4 (Digitaler Ausgang 1) des NAV310 abgegriffen.
Um auf diesen Pin zugreifen zu können, muss unbedingt eine 5-adrige Leitung wie z.B. mit der Artikel-
nummer 6043440 (5 m Länge, offenen Enden) verwendet werden, welche nach Bedarf gekürzt wer-
den kann.
HINWEIS
Damit die Navigation Control das Hardwaresignal vom Scanner auswerten kann, ist es wichtig den
Schaltausgang OUT 1 vom Scanner, welche an der schwarzen Ader der 5-poligen Versorgungsleitung
verfügbar ist, mit dem Eingang X4- 1 (IN1+) der SIM zu verbinden.

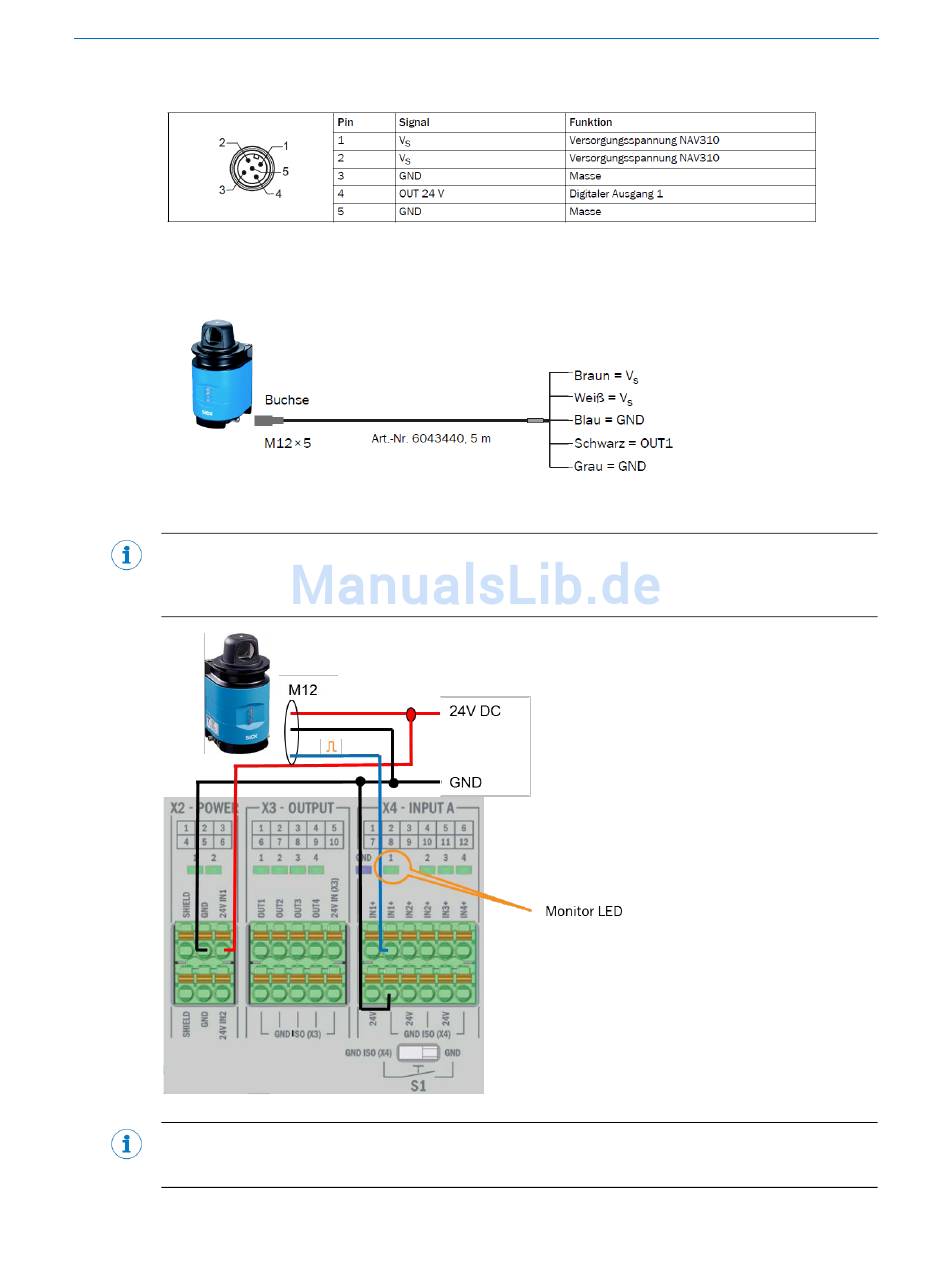

Verdrahtungsbeispiel bei einer gemeinsamen Stromversorgung von SIM2000-0A20A00 und NAV310
HINWEIS
Mit der Monitor LED 1 kann erfolgt eine Signalisierung wenn vom angeschlossenen Scanner Sync-
Signale empfangen werden.
