Erste Inbetriebnahme Und Demonstration; Herstellen Der Verbindungen - SICK NAV-LOC Betriebsanleitung

4

Erste Inbetriebnahme und Demonstration

4.1

Herstellen der Verbindungen

Der Anschluss der Stromversorgung für die SIM2000-0A20A00 wird im Kapitel 7.3 der NAV-LOC Be-
triebsanleitung beschrieben.

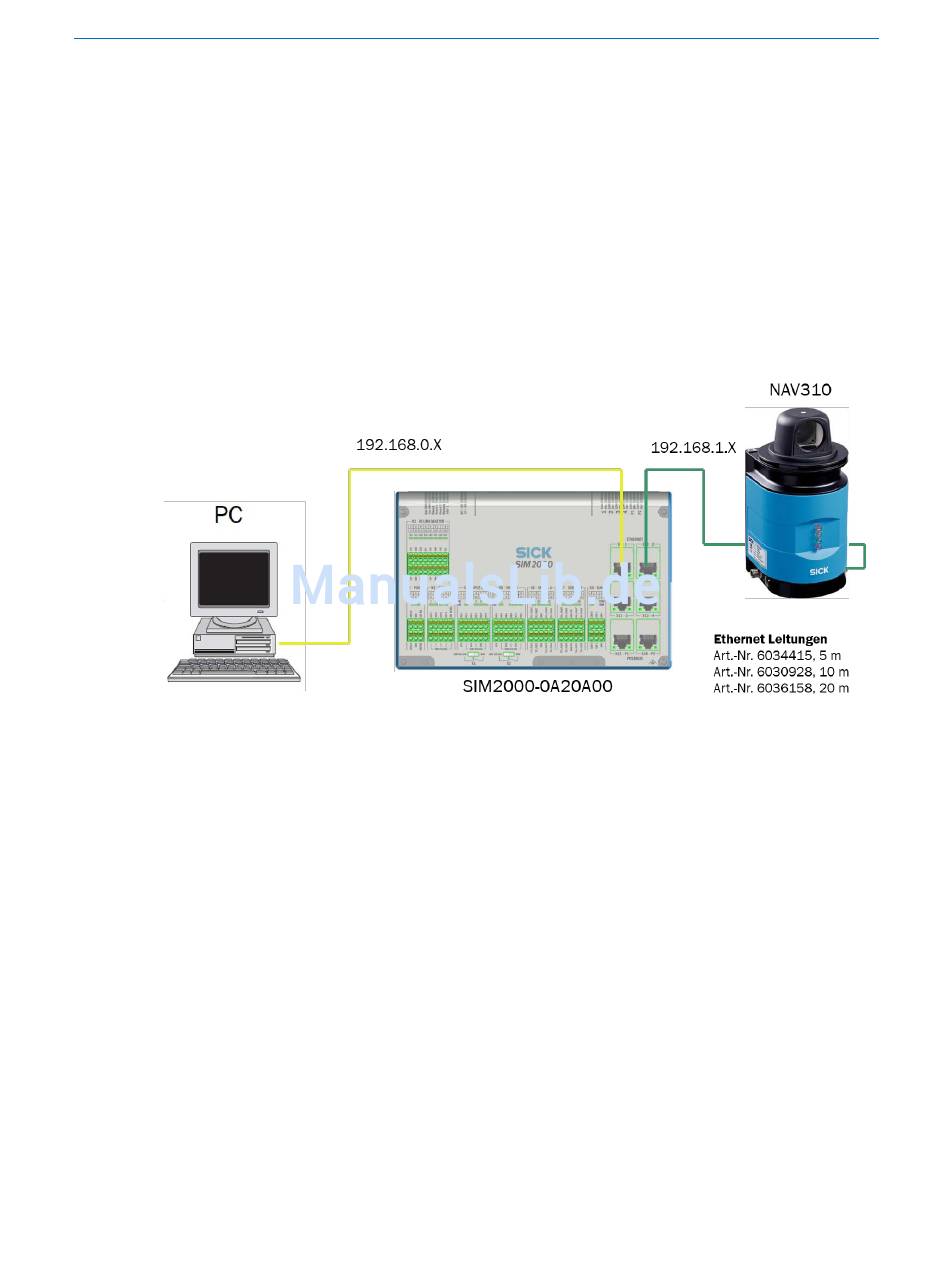

An die Ethernet-Schnittstellen der SIM kann für eine Demonstration ein direkter Anschluss von Scan-
ner und PC erfolgen.
Diese Anschlussvariante wird nur für eine Erstinbetriebnahme oder eine Demonstration empfohlen.
Die Anschlussvariante für die Fahrzeugintegration wird in Kapitel 3 beschrieben.
Die hier gezeigten Verbindungen basieren auf den Grundeinstellungen von der SIM (192.168.0.1)
und dem NAV310 (192.168.1.10). Die Ethernet–Schnittstelle des PC wird in diesem Fall auf eine IP-
Adresse im Bereich 192.168.0.2 bis 192.168.0.255 eingestellt.
8023449/2018-08-09 | SICK
Irrtümer und Änderungen vorbehalten
Erste Inbetriebnahme und Demonstration
4
BETRIEBSANLEITUNG | NAV-LOC
8
