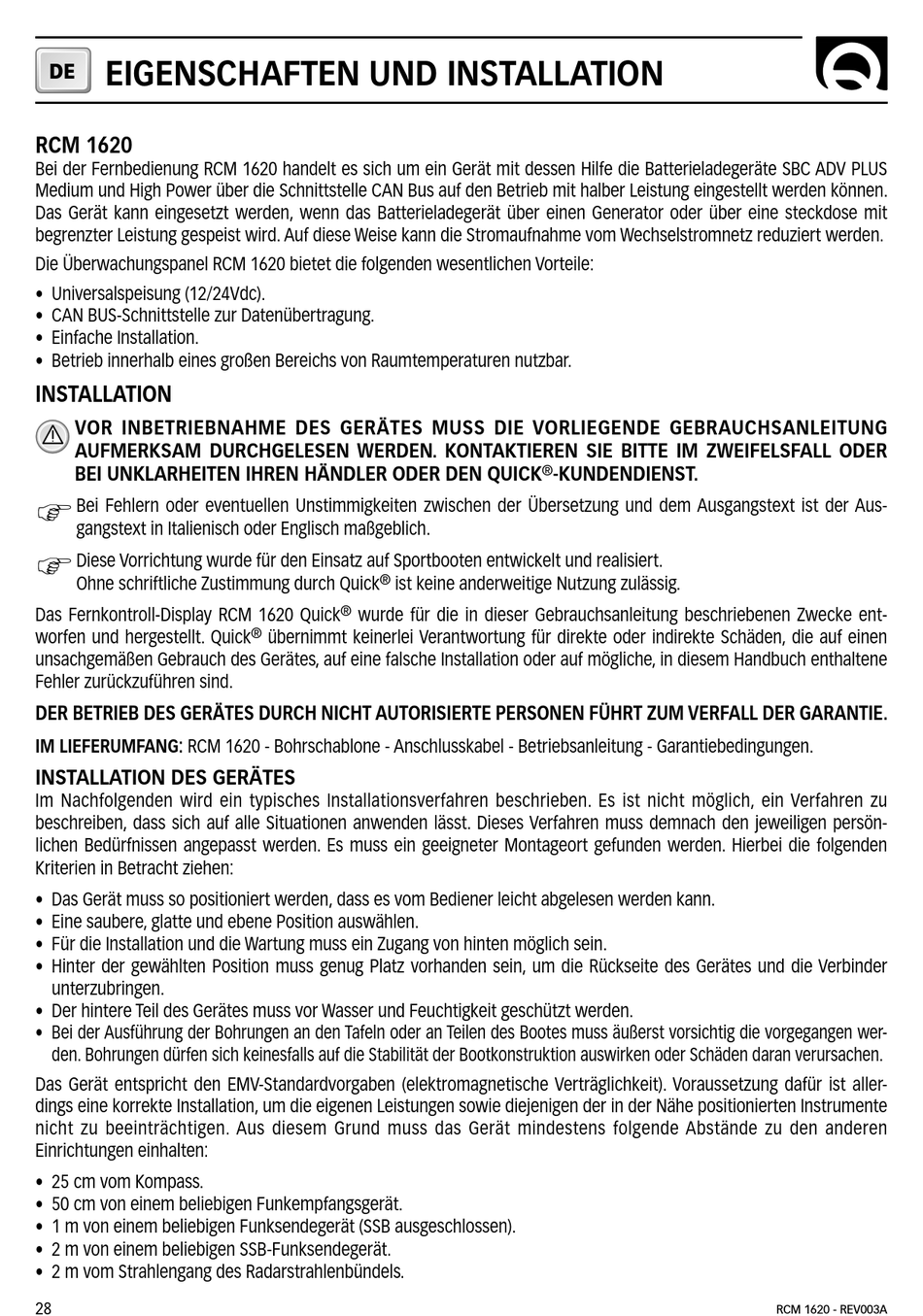

EIGENSCHAFTEN UND INSTALLATION

DE
RCM 1620
Bei der Fernbedienung RCM 1620 handelt es sich um ein Gerät mit dessen Hilfe die Batterieladegeräte SBC ADV PLUS
Medium und High Power über die Schnittstelle CAN Bus auf den Betrieb mit halber Leistung eingestellt werden können.
Das Gerät kann eingesetzt werden, wenn das Batterieladegerät über einen Generator oder über eine steckdose mit
begrenzter Leistung gespeist wird. Auf diese Weise kann die Stromaufnahme vom Wechselstromnetz reduziert werden.
Die Überwachungspanel RCM 1620 bietet die folgenden wesentlichen Vorteile:
• Universalspeisung (12/24Vdc).
• CAN BUS-Schnittstelle zur Datenübertragung.
• Einfache Installation.
• Betrieb innerhalb eines großen Bereichs von Raumtemperaturen nutzbar.
INSTALLATION
VOR INBETRIEBNAHME DES GERÄTES MUSS DIE VORLIEGENDE GEBRAUCHSANLEITUNG
AUFMERKSAM DURCHGELESEN WERDEN. KONTAKTIEREN SIE BITTE IM ZWEIFELSFALL ODER
BEI UNKLARHEITEN IHREN HÄNDLER ODER DEN QUICK
F
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der Aus-
gangstext in Italienisch oder Englisch maßgeblich.
F
Diese Vorrichtung wurde für den Einsatz auf Sportbooten entwickelt und realisiert.
Ohne schriftliche Zustimmung durch Quick
Das Fernkontroll-Display RCM 1620 Quick
worfen und hergestellt. Quick
unsachgemäßen Gebrauch des Gerätes, auf eine falsche Installation oder auf mögliche, in diesem Handbuch enthaltene
Fehler zurückzuführen sind.
DER BETRIEB DES GERÄTES DURCH NICHT AUTORISIERTE PERSONEN FÜHRT ZUM VERFALL DER GARANTIE.
IM LIEFERUMFANG: RCM 1620 - Bohrschablone - Anschlusskabel - Betriebsanleitung - Garantiebedingungen.
INSTALLATION DES GERÄTES
Im Nachfolgenden wird ein typisches Installationsverfahren beschrieben. Es ist nicht möglich, ein Verfahren zu
beschreiben, dass sich auf alle Situationen anwenden lässt. Dieses Verfahren muss demnach den jeweiligen persön-
lichen Bedürfnissen angepasst werden. Es muss ein geeigneter Montageort gefunden werden. Hierbei die folgenden
Kriterien in Betracht ziehen:
• Das Gerät muss so positioniert werden, dass es vom Bediener leicht abgelesen werden kann.
• Eine saubere, glatte und ebene Position auswählen.
• Für die Installation und die Wartung muss ein Zugang von hinten möglich sein.
• Hinter der gewählten Position muss genug Platz vorhanden sein, um die Rückseite des Gerätes und die Verbinder
unterzubringen.
• Der hintere Teil des Gerätes muss vor Wasser und Feuchtigkeit geschützt werden.
• Bei der Ausführung der Bohrungen an den Tafeln oder an Teilen des Bootes muss äußerst vorsichtig die vorgegangen wer-
den. Bohrungen dürfen sich keinesfalls auf die Stabilität der Bootkonstruktion auswirken oder Schäden daran verursachen.
Das Gerät entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür ist aller-
dings eine korrekte Installation, um die eigenen Leistungen sowie diejenigen der in der Nähe positionierten Instrumente
nicht zu beeinträchtigen. Aus diesem Grund muss das Gerät mindestens folgende Abstände zu den anderen
Einrichtungen einhalten:
• 25 cm vom Kompass.
• 50 cm von einem beliebigen Funkempfangsgerät.
• 1 m von einem beliebigen Funksendegerät (SSB ausgeschlossen).
• 2 m von einem beliebigen SSB-Funksendegerät.
• 2 m vom Strahlengang des Radarstrahlenbündels.
28
®
ist keine anderweitige Nutzung zulässig.
®
wurde für die in dieser Gebrauchsanleitung beschriebenen Zwecke ent-
®
übernimmt keinerlei Verantwortung für direkte oder indirekte Schäden, die auf einen
®
-KUNDENDIENST.
RCM 1620 - REV003A
