NOTA:
se lo strumento fa parte di una rete CAN in cui sono presenti più caricabatterie all'interno di uno stesso gruppo,
abilitare tramite il dip-switch dello strumento, le priorità di tutti i caricabatterie presenti all'interno del gruppo.
IMPOSTAZIONE DI FABBRICA:
A
GRUPPO
1
PRIORITÀ DISATTIVATA
2
PRIORITÀ DISATTIVATA
3
PRIORITÀ DISATTIVATA
TERMINATORE CAN DISATTIVATO

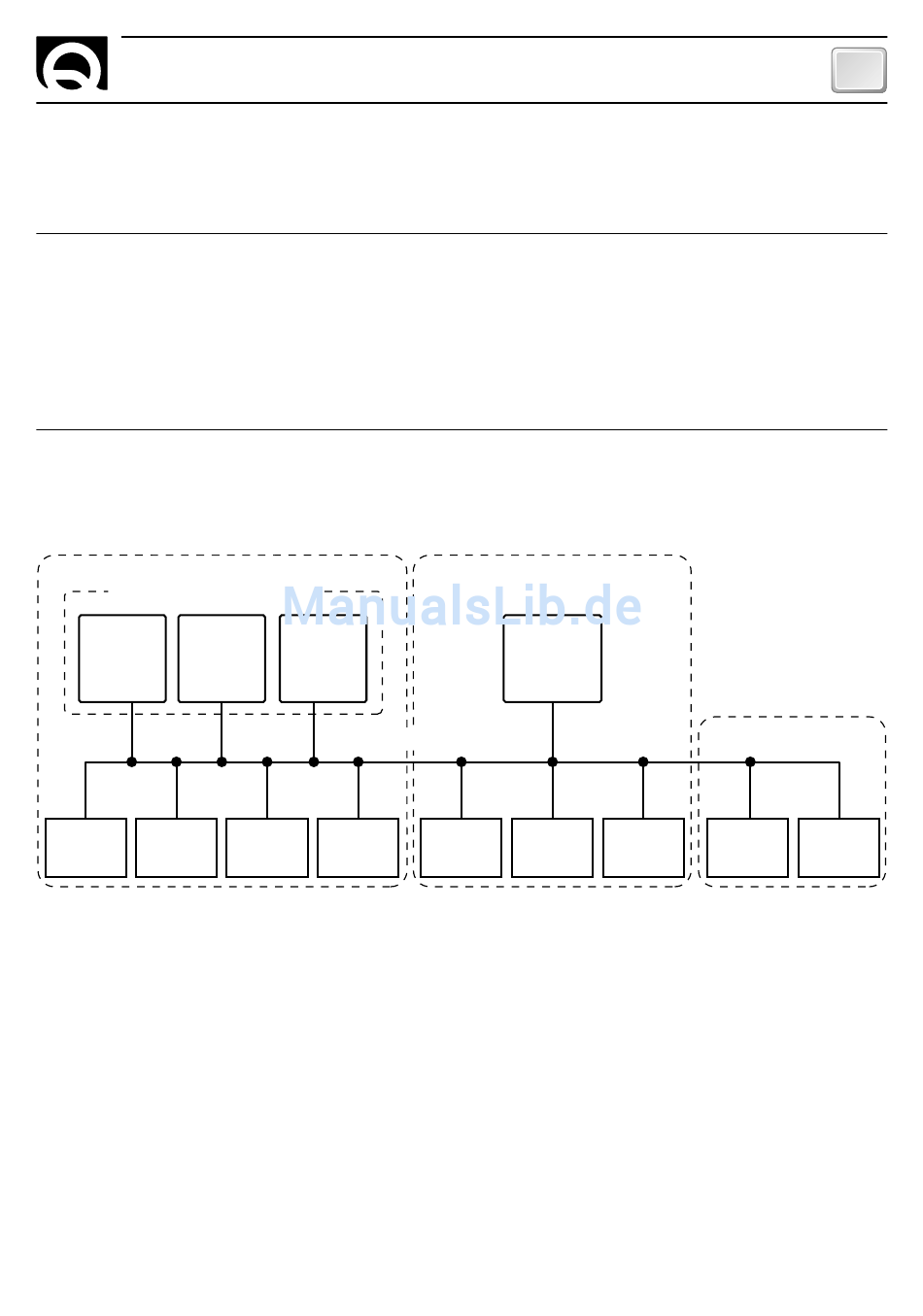

Di seguito viene riportato un possibile schema di una rete di comunicazione CAN:
GRUPPO A
UNITÀ IN PARALLELO
SBC 1950
SBC 1950
ADVANCED
ADVANCED
PLUS
PLUS
(PRIORITÀ 1)
(PRIORITÀ 2)
RCM 1620 KTB4
Per la configurazione di rete del caricabatterie, riferirsi al manuale d'uso del caricabatterie collegato.

FUNZIONAMENTO DELLO STRUMENTO

Prima di alimentare lo strumento assicurarsi che la configurazione del dip-switch sia corretta.
Dopo aver collegato l'alimentazione allo strumento, tutti i led si accendono per due secondi.
Se i collegamenti sono stati effettuati in maniera corretta, il led LINK resterà sempre acceso e lo strumento
visualizzerà la modalità di potenza in cui si trova il caricabatterie.
RCM 1620 - REV003A
SBC 1950
ADVANCED
PLUS
(PRIORITÀ 3)
RETE CAN
RDS 1540 RDS 1520
FUNZIONAMENTO
GRUPPO B
SBC 1100
ADVANCED
PLUS
(PRIORITÀ 1)
RDS 1540 RCM 1620
GRUPPO U
INTERFACCIA
RDS 1520
GSM
IT
TERMINALE
GRAFICO
LCD
