ACTIVACIÓN DE LOS TERMINALES
Activar la terminación en el primero y en el último dispositivo conectado en la red.
Para activar la terminación sobre el instrumento, ver fig. 2 y el parágrafo CONFIGURACIóN DEL INSTRUMENTO.

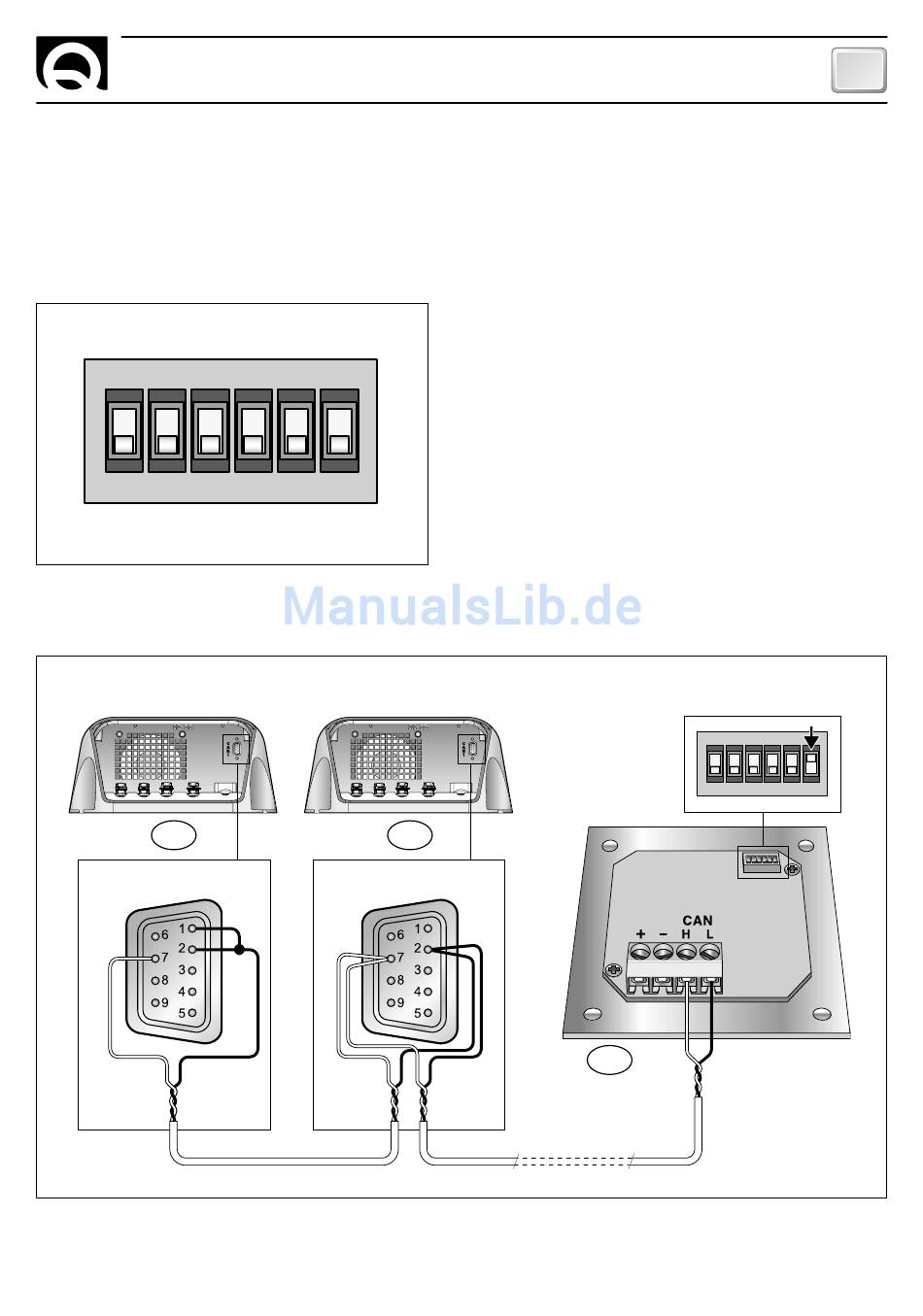

En seguida se muestra un ejemplo de conexión de la red:
FIG. 2
ON
1 2 3 4 5 6
DIP-SWITCH
En seguida se muestra un posible esquema de una red de comunicación CAN:
SBC ADV PLUS
1
DB9 TERMINACION ACTIVA
RCM 1620 - REV003A
FUNCIONAMIENTO
SBC ADV PLUS
2
DB9
DISPOSITIVOS CAN
ON
DIP-SWITCH
1 2 3 4 5 6
1 2 3 4
20
DE 3 A 19
ES
TERMINACIÓN
ACTIVA
ON
1 2 3 4 5 6
RCM 1620
