NOTE:
Si l'instrument fait partie d'un réseau CAN où sont présents plusieurs chargeurs de batterie au sein d'un même
groupe, valider les priorités de tous les chargeurs de batterie présents à l'intérieur du groupe via le dip-switch
de l'instrument.
PARAMÉTRAGE D'USINE:
A
GROUPE
1
PRIORITÉ DÉSACTIVÉE
2
PRIORITÉ DÉSACTIVÉE
3
PRIORITÉ DÉSACTIVÉE
TERMINAL CAN DÉSACTIVÉE

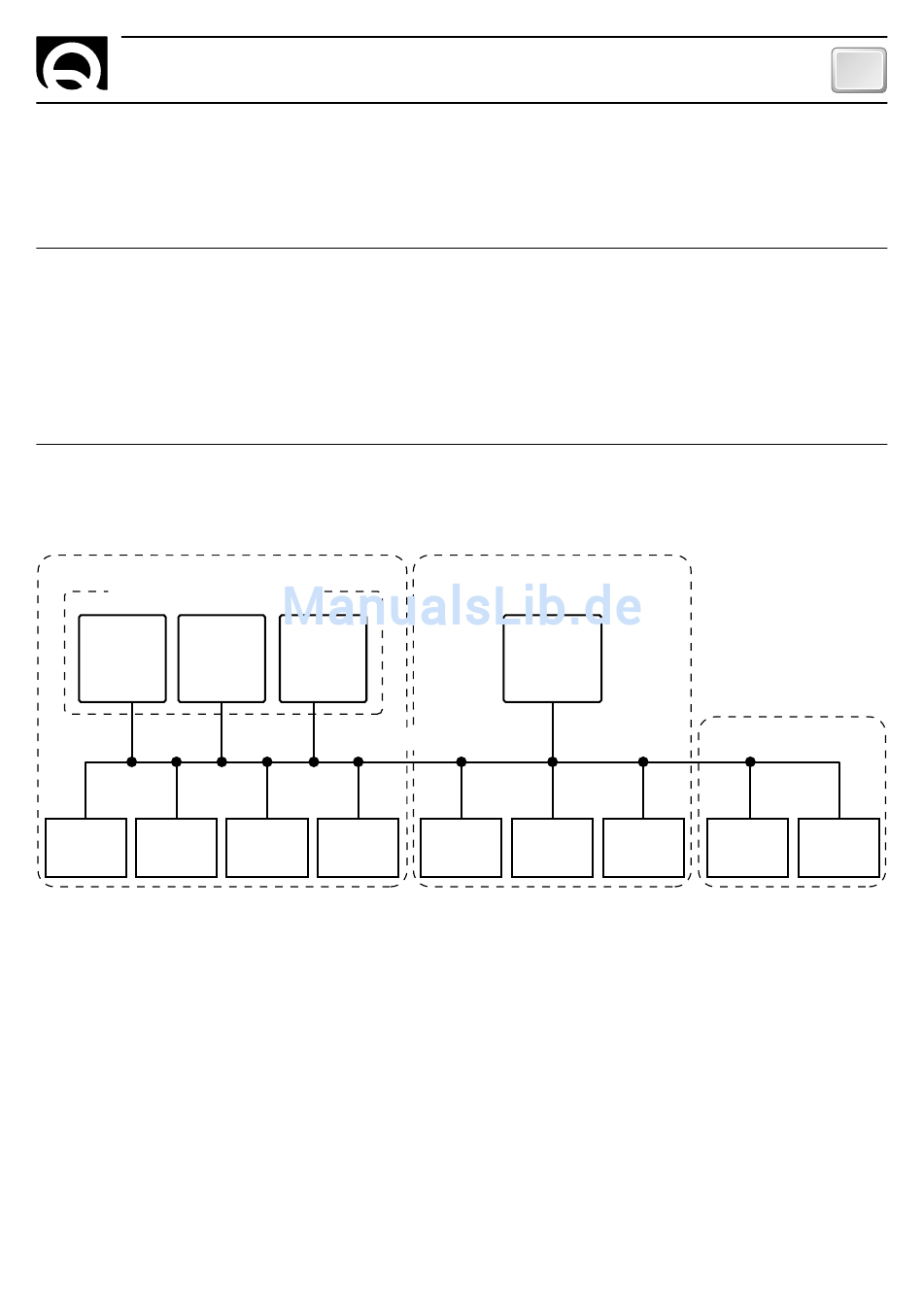

Nous avons reporté ci-dessous le schéma d'un réseau de communication CAN possible:
GROUPE A
UNITÀ IN PARALLELO
SBC 1950
SBC 1950
ADVANCED
ADVANCED
PLUS
PLUS
(PRIORITÉ 1)
(PRIORITÉ 2)
RCM 1620 KTB4
Pour configurer le chargeur de batteries, se référer au livret d'utilisation du chargeur de batteries qui y est relié.

FONCTIONNEMENT DE L'INSTRUMENT

Avant d'alimenter l'instrument, vérifier si la configuration du dip-switch est correcte. À la mise sous tension, tou-
tes les leds s'allument pendant deux secondes. Si les branchements ont été effectués correctement, la led LINK
reste allumée et l'instrument affiche le mode de puissance dans lequel le chargeur de batterie se trouve.
RCM 1620 - REV003A
SBC 1950
ADVANCED
PLUS
(PRIORITÉ 3)
RETE CAN
RDS 1540 RDS 1520
FONCTIONNEMENT
GROUPE B
SBC 1100
ADVANCED
PLUS
(PRIORITÉ 1)
RDS 1540 RCM 1620
GROUPE U
INTERFACE
RDS 1520
GSM
FR
TERMINAL
LCD
25
